Преобразователь частоты MEYERTEC VFD1-7K5-B-20 7.5 кВт 17А вход и выход 3Ф 380 В
MEYERTEC VFD1-7K5-B-20 – универсальный частотный преобразователь мощностью 7.5 кВт, обладающий возможностью скалярного и векторного управления трёхфазными электродвигателями с напряжением 380В, подключение к сети однофазное на 380V. Преобразователь частоты подходит для всех базовых задач частотного управления приводами на базе асинхронных и синхронных двигателей 3Ф 400 Вольт, применяемых в промышленности и ЖКХ.
Преобразователь Meyertec VFD1-7K5-B-20 обладает следующими режимами управления электродвигателя: U/f, U/f с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC). Пусковой момент: векторное управление без обратной связи: 150 % от 0,5 Гц и скалярное управление: 100 % от 0,5 Гц. Частотник предлагает полную функциональную и аппаратную диагностику и защиту работы как самого преобразователя частоты Meyertec, так и защиту подключённых электродвигателей.
В частотниках Owen Meyertec серии VFD1 есть встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.) и автоматическая адаптация двигателя без вращения и оптимизация энергопотребления. Обмен данными происходит через сетевой интерфейс RS-485 с протоколом Modbus RTU. Преобразователи Meyertec серии VFD1 имеют съёмный пульт управления на русском языке. Панель оператора входит в комплект поставки. Под ЛПО расположен порт RJ-45, позволяющий вынести панель за пределы ПЧВ.
Купить частотник MEYERTEC VFD1-7K5-B-20 для двигателя до 7.5 кВт 380В в компании МЕЛДЕР. В нашем каталоге можно подобрать аналоги - Ридан RF-101, Спутник VFC400 380В или же мощные трёхфазные преобразователи частоты для различных сфер применения. Доставка ПЧ производится по Москве, Области и всей России, есть самовывоз.
- Модель:MEYERTEC VFD1-7K5-B-20
- Артикул:VFD1-7K5-B-20
- 1
Цену уточняйте
Есть в наличии
Применение преобразователей MEYERTEC VFD1-7K5-B-20 7.5 кВт
Преобразователь частоты MEYERTEC VFD1-7K5-B-20 может поддерживать заданное давление, данная функция предназначена для управления насосом в автоматическом режиме, функция поддержания температуры подойдёт для управления вентилятором (по сигналам от датчика температуры с диапазоном измерения от 0 до 100 °С). ПЧ VFD1 также имеют возможности плавного разгона и торможения АД, функцию многоскоростного управления и другие режимы работы, что позволяет их применение в самых разных сферах промышленности. Частотник MEYERTEC обеспечивает точное регулирование оборотами двигателя мощностью до 7.5 kW.
Особенность серии MEYERTEC VFD1 380V
- Однофазное подключение с нагрузочной способностью от 0,75 до 90 кВт;
- Климатическое исполнение: от -10 до +50 °С;
- Управление двигателями с выходной частотой до 1000 Гц;
- Быстросъёмный вентилятор охлаждения;
- Возможность подключения тормозного резистора.
Защитные функции MEYERTEC VFD1 380 Вольт
- Обнаружение короткого замыкания двигателя при подаче питания
- защита: от потери фаз на входе/выходе и от перегрузки по току
- защита: от перенапряжения и от пониженного напряжения
- защита: от перегрева и от перегрузки на валу двигателя
Характеристики преобразователя MEYERTEC VFD1-7K5-B-20 7.5 кВт 380
- Номинальный входной ток – 20.5 А;
- Номинальный выходной ток - 17 А;
- Выходная частота - 0…320 Гц (SVC), 0…1000 Гц (U/F);
- Точность регулирования частоты на выходе - ±0,5 % (SVC), ±1 % (U/f) от максимального значения частоты;
- Встроенные регуляторы - ПИД-регулятор и Встроенный ПЛК (программный автомат);
- Защита от перегрузки - G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с / P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с;

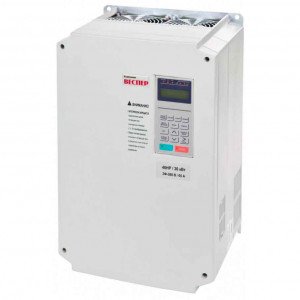

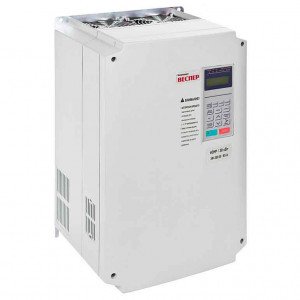

В нашем каталоге есть и другие недорогие модели с трёхфазным подключением 380 В и мощностью до 750 кВт (вход/выход 380В) - частотники Vemax VFC100 380В, Vemax VFC300 3Ф, Vemax VFC400 3Ф, а так же российские ПЧ Vesper EI-9011 мощностью до 500 кВт (вход 380В, выход 380В) и другие аналоги.
Схема электрических соединений MEYERTEC VFD1-7K5-B-20 7.5 кВт
Функциональная схема, Принцип работы
Частотный преобразователь преобразует электрическую энергию сети переменного тока в электрическую энергию с меняющимися по заданным законам частотой и напряжением для питания электродвигателя.
Габаритные размеры преобразователя MEYERTEC VFD1-7K5-B-20 7.5 кВт
| Модификация | Типоразмер корпуса | H, мм | W, мм | D, мм | Крепежный винт | Вес ПЧ, кг |
| VFD1-K75-A-20 | 1 | 187 | 88 | 138 | 5 | 1,1 |
| VFD1-1K5-A-20 | ||||||
| VFD1-2K2-A-20 | ||||||
| VFD1-K75-B-20 | ||||||
| VFD1-1K5-B-20 | ||||||
| VFD1-2K2-B-20 | ||||||
| VFD1-4K-B-20 | 2 | 207 | 100 | 147 | 5 | 1,4 |
| VFD1-5K5-B-20 | 3 | 247 | 130 | 167 | 5 | 2,3 |
| VFD1-7K5-B-20 | 2,4 | |||||
| VFD1-11K-B-20 | 4 | 348 | 182 | 211 | 6 | 6,35 |
| VFD1-15K-B-20 | 6,45 | |||||
| VFD1-18K5-B-20 | 5 | 373 | 220 | 205 | 6 | 9,35 |
| VFD1-22K-B-20 | 9,45 | |||||
| VFD1-30K-B-20 | 6 | 435 | 256 | 222 | 6 | 12,4 |
| VFD1-37K-B-20 | 12,6 | |||||
| VFD1-45K-B-20 | 7 | 543 | 310 | 280 | 10 | 20,0 |
| VFD1-55K-B-20 | 20,4 | |||||
| VFD1-75K-B-20 | 8 | 580 | 358 | 328 | 10 | 35,6 |
| VFD1-90K-B-20 | 35,8 |
Скачать Руководство по эксплуатации VFD1| Напряжение (вход) | 3 фазы 380 В |
| Напряжение (выход) | 3 фазы 380 В |
| Вес | 2.4 кг |
| Влажность окружающей среды | Не более 95% (без образования конденсата) |
| Выходная частота | 0…320 Гц (SVC), 0…1000 Гц (U/F) |
| Интерфейс | Встроенный RS-485 |
| Мощность двигателя | 7.5 кВт |
| Охладитель | Принудительное воздушное охлаждение |
| Рабочая температура | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Размер | 247×130×167 мм |
| Степень защиты | IP20 |
| Ток, А | 17 |
| Управление | U/f и U/f с раздельным заданием напряжения и частоты + векторное управление без обратной связи (SVC) |
| Частота | 50/60 Гц ±5 % |
