Электроприводы Hoocon для клапанов вентиляции и водяных кранов

Регулирующие приводы Hoocon клапанов вентиляции

Компания Hoocon Automation Control Equipment Co., Ltd. является производителем автоматики для систем отопления, вентиляции и кондиционирования воздуха (HVAC). В перечь выпускаемой продукции входит электромеханические приводы для управления противопожарными ОЗК, воздушными клапанами и шаровыми кранами. Так же есть запорная арматура с уже установленными электроприводами. А для контроля различными параметрами вентиляционной системы, компания Хукон может предложить датчики, контроллеры и большой выбор термостатов.

Продукция сертифицирована в ЕС (сертификат CE Европейского Союза), есть сертификат от UL (США) и сертификат BV (Франции). Компания полностью внедрила международную систему менеджмента качества ISO9001-2015 (CQC).

Противопожарные приводы Hoocon с возвратной пружиной

Для установки на огнезадерживающих клапанах предназначены электроприводы Hoocon серии SA/FU, где FU означает наличие пружинного возврата в сервоприводе. Данная серия насчитывает 16 моделей с крутящим моментом от 3 до 15 Нм. Все модели имеют концевые выключатели (SPDT), которые подключаются к контроллеру для передачи информации о текущем состоянии клапана ОЗК – открыт или закрыт.

Управление двухпозиционное, 1 позиция – заслонка открыта, 2-я позиция – закрыта. Встроенная возвратная пружина срабатывает при нештатной ситуации и в течении 20-25 секунд закрывает вентиляционный канал. Такие электроприводы с пружинным возвратом должны применятся на нормально-открытых противопожарных клапанах.

Подключение к сети питания стандартное – 24В или 230В. У каждой модели есть аналог с встроенным термодатчиком, который настроен на срабатывание при 72 градусах. Соответственно, когда температура возле ТРУ достигнет 72℃ происходит размыкание цепи питания и срабатывает пружина.

Все противопожарные электроприводы Hoocon SA/FU изготовлена в прочном металлическом корпусе, который защищает внутренние механизмы от попадания пыли/влаги (IP54) и внешних механических воздействий.

Реверсивные приводы Hoocon без возвратной пружины

Для монтажа на клапанах дымоудаления применяются электроприводы Hoocon серии SA/MU, где MU означает отсутствие пружинного возврата в сервоприводе. Данная серия насчитывает 6 моделей с крутящим моментом 10, 15 и 30 Нм. Все модели имеют вспомогательные переключатели (SPDT), которые позволяют сигнализировать о состоянии дымового клапана – закрыт или открыт.

Управление осуществляется по двухпозиционной или трёхпозиционной схеме, что предполагает два состояния заслонки – открыта или закрыта. Вращение вала в оба направления осуществляет двигатель, время поворота 45 сек или 115 сек для старшей модели. Такие электроприводы без пружинного возврата должны устанавливаться на нормально-закрытых противопожарных ОЗК или клапанах дымоудаления.

Напряжение питания – 24В или 220-240В. Серия Hoocon SA/MU, как и FU, выполнена в корпусе из стали с защитой по стандарту IP54. Благодаря отсутствию пружинного возврата модели на 10 и 15 Нм имеют компактные размеры и малый вес.

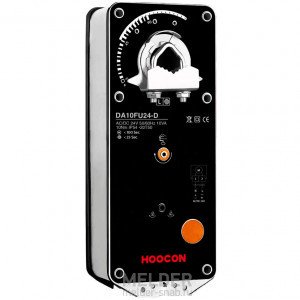

Приводы Hoocon с возвратной пружиной для воздушных клапанов

Для установки на воздушную заслонку у Хукон довольно большой выбор моделей, которые отличаются не только крутящим моментом, но и типом управления:

• 2-хпозиционное - это серия DA/FU/D(S).
• Плавное регулирование – это DA/FU/A(S).

Двухпозиционные электроприводы с возвратной пружиной имеют усилие от 3 до 20 Нм, а приводы с плавным управлением от 5 до 20 Нм. Главное отличие вариантов регулирования заслонкой заключается в том, что двухпозиционные сервоприводы могут только открыть или перекрыть вентиляционный канал, а плавная регулировка (0…10 В=, обратная связь 2…10 В=) позволяет вращать заслонку до положения, продиктованного сигналом, проще говоря открыть канал частично, больше или меньше, и соответственно, регулировать объёмы потока воздуха в системе вентиляции.

Независимо от типа управления, возвращение в исходное положение происходит за счёт пружинного возврата. Данная функция может быть полезна при минусовых температурах, когда есть вероятность обмерзания и мощности двигателя может не хватить, чтобы повернуть вал, а «силы» у пружины хватит закрыть канал.

Корпус Hoocon DA/FU металлический, ударопрочный. Для закрепления на валу применяется универсальный захват, который можно регулировать под нужный размер вала.

На выбор заказчика, есть вариант сервопривода с дополнительными переключателями и без. Характеристики будут полностью аналогичны, но при наличии концевых выключателей появится возможность отслеживать на мониторе в диспетчерской или на щите автоматики состояние воздушного клапана, закрыт он или открыт.

Приводы Hoocon без возвратной пружины для воздушных клапанов

Серия Hoocon DA/MU имеет самый большой модельный ряд, который включает 40 моделей (без учёта ускоренных). Регулирующий привод можно подобрать под любой размер заслонки – от 0.5 кв.м до 4.5 кв.м. Также, на выбор два варианта по управлению:

• 2/3-хпозиционное - это серия DA/MU/D(S).
• Плавное регулирование – это DA/MU/A(S).

К плюсам реверсивных приводов для заслонки вентиляции можно отнести минимальные размеры и вес. Корпус выполнен из прочного пластика и способен обеспечивать защиту IP54.
