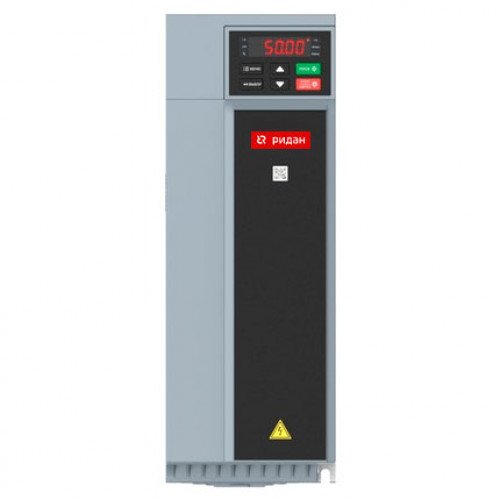

Преобразователь частоты Ridan RF-101 P11K-0025-A-T4-E20-B-H 11 кВт 25 А 3 Фазы 380 В

Преобразователь частоты Ridan RF-101 P11K-0025-A-T4-E20-B-H 11 кВт 25 А 3 Фазы 380 В

Ридан RF-101-P11K-0025-A-T4-E20-B-H – векторный частотный преобразователь с ЭМС фильтром и встроенным тормозным прерывателем, который предназначен для управления трёхфазным электродвигателем (асинхронный и синхронный) мощностью до 11 кВт с трёхфазным подключением к сети на 380 Вольт. Выходное напряжение 3х фазное на 380 Вольт. Данный преобразователь частоты является универсальным и может использоваться с большинством электродвигателей и приводов систем отопления, вентиляции, кондиционирования воздуха и других сфер производства, где необходима автоматизация и точное управление процессами.

Преобразователь Ridan RF-101-P11K-0025-A-T4-E20-B-H имеет возможность скалярного (U/f) управления, что подойдёт для оборудования, работающего с постоянной нагрузкой, а более широкие возможности по регулированию оборотами двигателя осуществляются за счёт векторного управления с обратной связью и без обратной связи. Пусковой момент 150% от номинального момента при 0,5 Гц (без о/с) и 200% от 0 Гц (с обратной связью). Частотник предлагает мгновенную защиту при перегрузке в 200% (3 сек.), в случае короткого замыкания в цепи двигателя или тормозного резистора преобразователи частоты Ридан обеспечивают полную защиту.

В частотниках Ridan серии RF-101 имеется встроенный ПИД-регулятор и такие функции как: автозапуск после прерывания питания и отслеживание скорости, пропуск резонансных частот. Для передачи и приёма данных применяется стандартный сетевой интерфейс RS-485 (Modbus RTU), а также есть аналоговый и частотно-импульсный выход.

Купить частотник Ridan RF-101-P11K-0025-A-T4-E20-B-H для двигателя до 11 кВт (вход 3×380, выход 3×380) в компании МЕЛДЕР. В нашем каталоге можно подобрать аналоги - частотные преобразователи Веспер E4-8400, недорогая серия Ridan RF-51, Спутник VFC300 380В или другие трёхфазные преобразователи частоты для различных сфер применения. Доставка ПЧ производится по Москве, Области и всей России, есть самовывоз.

  • Модель:
    RF-101-P11K-0025-A-T4-E20-B-
  • Артикул:
    009D0029R
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение преобразователей Ридан RF-101 P11K-0025-A-T4-E20-B-H

Преобразователь частоты Ридан RF-101-P11K-0025-A-T4-E20-B-H применяется для регулирования скорости вращения электродвигателей переменного тока, которые используются в самых разных сферах промышленности: холодильные машины, конвейеры, станки и т.д., везде где нужная стабильная работа оборудования, высокая точность по настройке оборотов, а также автоматизация технологического процесса. Частотник Ридан позволяет регулировать обороты синхронного/асинхронного двигателя мощностью до 11 kW и при этом имеет компактные габаритные размеры и небольшой вес, соответственно возможна эксплуатация и в бытовых условиях.

Особенность серии Ридан RF-101 380V

  • Трёхфазное подключение с нагрузочной способностью от 0,75 до 450 кВт;
  • Подавление электромагнитных помех благодаря встроенным фильтрам ЭМС;
  • Раздельная система охлаждения минимизирует попадание пыли;
  • Встроенный дроссель на звене постоянного тока обеспечивает низкую гармоническую нагрузку на сеть;
  • Оптимизированная пространственно-векторная ШИМ.

Защитные функции Ridan RF-101 3Ф 380В

  • Защита от повышенного и пониженного напряжения;
  • Защита изоляции двигателя, увеличение срока службы двигателя;
  • Защита от перегрузки и перегрева;
  • Защита по перегрузке по току, от короткого замыкания, от обрыва фазы питания;
  • Защита от повреждения данных и от превышения скорости.

Характеристики преобразователя Ридан RF-101 P11K-0025-A-T4-E20-B-H

  • Ток перегрузки – 30 А;
  • Номинальный выходной ток - 25 А;
  • Выходная частота - 0–299 Гц ±0,5 %;
  • Частота ШИМ - 1–16 кГц;
  • Шаг настройки частоты - Цифровое задание: 0,01 Гц, Аналоговое задание: ±0,05 % от максимального значения частоты;
  • Перегрузка - Нормальная: 120 % — 35 с, 140 % — 9 с, 150 % — 3 с. Высокая: 150 % — 89 с, 180 % — 10 с, 200 % — 3 с;

В нашем каталоге есть и другие недорогие модели с трёхфазным подключением 380 В и мощностью до 750 кВт (вход/выход 380В) - частотники Vemax VFC100 380В, Vemax VFC300 3Ф, Vemax VFC400 3Ф, а так же российские ПЧ Vesper E4-8400 мощностью до 315 кВт (вход 380В, выход 380В) и другие аналоги.

Схема силовой части преобразователя частоты Ридан RF-101 с промежуточным звеном постоянного тока

Схема силовой части преобразователя частоты Ридан RF-101 с промежуточным звеном постоянного тока

Напряжение питания сети преобразуется в постоянное напряжение в выпрямителе.

Схема подключения к сети и двигателю преобразователя Ридан RF-101

Схема подключения к сети и двигателю преобразователя Ридан RF-101

Неправильное подключение кабеля питания на входе, а также кабеля на выходе, приведет к повреждению преобразователя частоты и/или к несчастным случаям с персоналом.

Схема внешних подключений (кабелей управления) Ридан RF-101

Схема внешних подключений (кабелей управления) Ридан RF-101

    Пояснения:
  • п.1. Для моделей Т4 с мощностью 22 кВт и более со встроенным тормозным модулем возможна установка тормозного сопротивления. При использовании моделей без тормозного модуля, возможна установка внешнего тормозного модуля.
  • п.2. Клеммы Х1-Х5/PUL могут быть использованы как входные сигналы с NPN и PNP-транзисторами. Электропитание входных сигналов может осуществляться как от внутреннего источника преобразователя частоты (клемма +24 V), так и от внешнего источника питания (клемма PLC).
  • п.3. Экранированный или бронированный кабель (рядом с заземляющими клеммами пре- образователя частоты).
  • п.4. Сопротивление заземления до 4 Ом.
  • п.5. В скобках указаны заводские установки преобразователя частоты.
  • п.6. Экранированный кабель (заземление организовать максимально близко к заземлению преобразователя частоты)
  • п.7. +10 В: максимальный выходной ток – 50 мА. AI1/AI2 для сигнала по напряжению, внутреннее сопротивление – 100 кОм. AI1/AI2 для сигнала по току, внутреннее сопротивление – 500 Ом.
  • п.8. Максимальный ток через контакты реле: 3 А/240 В АС, 5 А/30 В DC.
  • п.9. +24 В: максимальный выходной ток – DC 24 В/100 мА. Y: максимальный выходной ток – DC 24 В/50 мА.
  • п.10. АО: выходной сигнал по напряжению. Максимальный выходной ток – 2 мА.

Габаритные размеры преобразователя Ридан RF-101 P11K-0025-A-T4-E20-B-H 11 кВт

Габаритные размеры преобразователя Ридан RF-101 P11K-0025-A-T4-E20-B-H 11 кВт

Корпус Номинальная мощность – HO(NO), кВт, напряжение Габаритные размеры, мм Установочные размеры, мм Крепеж Масса
W H H1 D D1 W1 W2 H2 A B
B1 0.75–1.5, 220 В 76 200 192 155 149 65 65 193 7,5 5 3-М4 1,3
0.75–2.2 (0.75–2.2), 380 В
B2 2.2–4, 220 В 100 242 231 155 149 84 86,5 231,5 8 5,5 3-М4 1,9
4–5.5 (5.5–7.5), 380 В
B3 5.5, 220 В 116 320 307,5 175 169 98 100 307,5 9 6 3-М5 3,5
7.5–11 (11–15), 380 В
B4 7.5–11, 220 В 142 383 372 225 219 125 100 372 - 6 4-М5 6
15–22 (18–30), 380 В
B5 30–37 (37–45), 380 В 172 430 - 225 219 150 150 416,5 - 7,5 4-М5 10,9
B6 45–75 (55–90), 380 В 240 558 520 310 - 176 - 544 - - 4-М6 25
НО – ПЧ с высокой перегрузкой, NO – ПЧ с нормальной перегрузкой.
Напряжение (вход) 3 фазы 380 В
Напряжение (выход) 3 фазы 380 В
Вес 3.5 кг
Влажность окружающей среды Не более 95% (без образования конденсата)
Выходная частота 0–299 Гц ±0,5 %
Интерфейс Встроенный RS-485 (Modbus RTU)
Мощность двигателя 11 кВт
Охладитель Принудительное воздушное охлаждение
Рабочая температура -10~+50°C
Размер 323х116х175 мм
Степень защиты IP20
Ток, А 25
Управление U/f, векторное управление без/с обратной связью
Частота 50/60 Гц ±5 %
