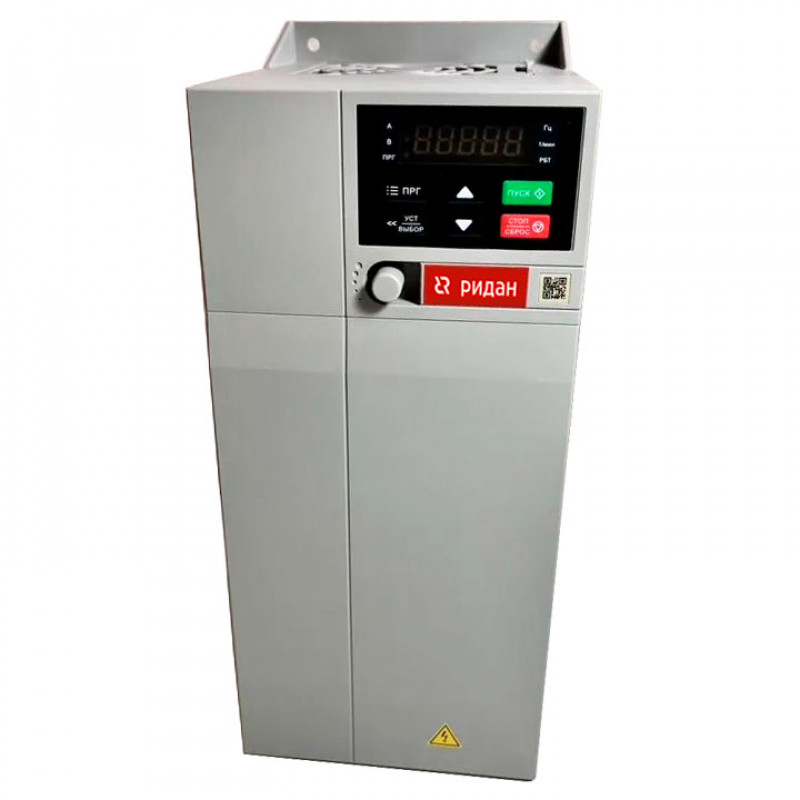

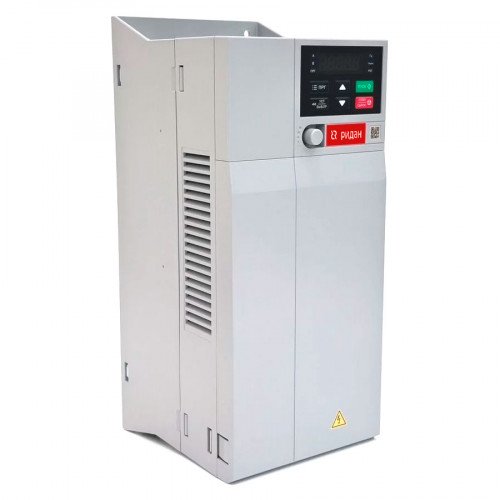

Преобразователь частоты Ridan RF-51- P11K-0025-T4-E20-B-H 11 кВт 25 А 3 Фазы 380 В
Ридан RF-51-P11K-0025-T4-E20-B-H – векторный частотный преобразователь с ЭМС фильтром для управления трёхфазным электродвигателем мощностью до 11 кВт и с напряжением питания 3 Фазы 380 Вольт. Выходное напряжение 3х фазное на 380 Вольт. Данный преобразователь частоты идеально подходит для управления насосами и вентиляторами, а благодаря широкому набору функций, можно применять с приводами и другого оборудования, для решения задач общей автоматизации.
Преобразователь Ridan RF-51-P11K-0025-T4-E20-B-H имеет возможность скалярного (U/f) управления, без обратной связи, что подойдёт для оборудования, работающего с постоянной нагрузкой, а более широкие возможности по регулированию оборотами двигателя осуществляются за счёт векторного управления (без датчика положения). Пусковой момент 150% от номинального момента при 0,5 Гц. Частотник предлагает мгновенную защиту при перегрузке в 200%, в случае короткого замыкания в цепи двигателя или тормозного резистора преобразователи частоты Ридан обеспечивают полную защиту.
В частотниках Ridan серии RF-51 имеется встроенный ПИД-регулятор и такие функции как: автозапуск после прерывания питания и ограничение минимальной и максимальной частоты. Для передачи и приёма данных применяется стандартный сетевой интерфейс RS-485, а также есть аналоговый и частотно-импульсный выход.
Купить частотник Ridan RF-51-P11K-0025-T4-E20-B-H для двигателя до 11 кВт в компании МЕЛДЕР. В нашем каталоге можно подобрать аналоги - частотные преобразователи Веспер E4-8400, Спутник VFC300 380В или же мощные трёхфазные преобразователи частоты для различных сфер применения. Доставка ПЧ производится по Москве, Области и всей России, есть самовывоз.
- Модель:RF-51 P11K-0025-T4-E20-B-H
- Артикул:009D0011R
- 1
Цену уточняйте
Есть в наличии
Применение преобразователей Ридан RF-51 P11K-0025-T4-E20-B-H
Преобразователь частоты Ридан RF-51 P11K-0025-T4-E20-B-H применяется для управления насосами системы водоснабжения и других трубопроводов, с компрессорами и вентиляторами, а также для автоматизирования технологических процессов. Частотник Ридан позволяет регулировать обороты асинхронного двигателя мощностью до 11 kW и при этом имеет компактные габаритные размеры и небольшой вес, соответственно возможна эксплуатация и в бытовых условиях.
Особенность серии Ридан RF-51 380V
- Однофазное подключение с нагрузочной способностью от 0,75 до 22 кВт;
- Подавление электромагнитных помех благодаря встроенным фильтрам ЭМС;
- Раздельная система охлаждения минимизирует попадание пыли;
- Оптимизированная пространственно-векторная ШИМ;
- Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети.
Защитные функции Ridan RF-51 3Ф 380В
- Защита от повышенного и пониженного напряжения;
- Защита изоляции двигателя, увеличение срока службы двигателя;
- Защита от перегрузки и перегрева;
- Защита по перегрузке по току, от короткого замыкания, потери фазы;
- Защита от повреждения данных и фиксация текущего состояния неисправности.
Характеристики преобразователя Ридан RF-51 P11K-0025-T4-E20-B-H
- Ток перегрузки – 37,5 А;
- Номинальный выходной ток - 25 А;
- Выходная частота - 0–200 Гц (режим VVC+), 0–299 Гц (режим U/f);
- Диапазон регулирования скорости - векторное управление без о/c: 1:100 при номинальной нагрузке;
- Шаг настройки частоты - цифровое задание: 0,01 Гц. Аналоговое задание: 0,05 % от максимальной частоты;
- Защита от перегрузки - 150 % в течение 1 мин, 180 % в течение 5 сек, 200 % в течение 0,5 сек;
В нашем каталоге есть и другие недорогие модели с трёхфазным подключением 380 В и мощностью до 750 кВт (вход/выход 380В) - частотники Vemax VFC100 380В, Vemax VFC300 3Ф, Vemax VFC400 3Ф, а так же российские ПЧ Vesper E4-8400 мощностью до 315 кВт (вход 380В, выход 380В) и другие аналоги.
Схема подключения к сети и двигателю преобразователя Ридан RF-51 P11K-0025-T4-E20-B-H 11 кВт
Неправильное подключение кабеля питания на входе, а также кабеля на выходе, приведет к повреждению преобразователя частоты и/или к несчастным случаям с персоналом.
Расположение клемм Ридан RF-51
| Назначение клемм | ||
| Символ клеммы | Название клеммы | Функция клеммы |
| (+) | Клеммы звена постоянного тока | Выходные клеммы звена постоянного тока; Предназначены для подключения внешнего устройства торможения (для моделей 7,5–22 кВт) |
| (-) | ||
| (+) | Клеммы для подключения тормозного резистора | Для подключения внешнего тормозного резистора |
| PB | ||
| R/L | Входные клеммы преобразователя частоты | Для подключения трехфазного источника электропитания |
| S | ||
| T/N | ||
Схема внешних подключений для NPN-схемы подключения цифровых входов Ридан RF-51
Габаритные размеры преобразователя Ридан RF-51 P11K-0025-T4-E20-B-H 11 кВт
| Корпус | Номинальная мощность, кВт, Напряжение | Габаритные размеры, мм | Установочные размеры, мм | Крепеж | Масса | ||||||
| W | H | H1 | D | D1 | W1 | W2 | H2 | ||||
| А3 | 7,5–11, 380 В | 130 | 320 | 286 | 161 | 158 | 105 | 12,5 | 302 | 3-М5 | 3,5 |
| А4 | 15–22, 380 В | 170 | 342,5 | 303,5 | 183 | 180 | 145 | 12,5 | 326,5 | 4-М5 | 6 |
Скачать Краткую инструкцию Ридан RF-51| Напряжение (вход) | 3 фазы 380 В |
| Напряжение (выход) | 3 фазы 380 В |
| Вес | 3.5 кг |
| Влажность окружающей среды | Не более 95% (без образования конденсата) |
| Выходная частота | 0–200 Гц (режим VVC+), 0–299 Гц (режим U/f) |
| Интерфейс | Встроенный RS-485 |
| Мощность двигателя | 11 кВт |
| Охладитель | Принудительное воздушное охлаждение |
| Рабочая температура | -10~+50°C |
| Размер | 320×130×161 мм |
| Степень защиты | IP20 |
| Ток, А | 25 |
| Управление | U/f без обратной связи, векторное управление без датчика положения |
| Частота | 50/60 Гц ±5 % |
