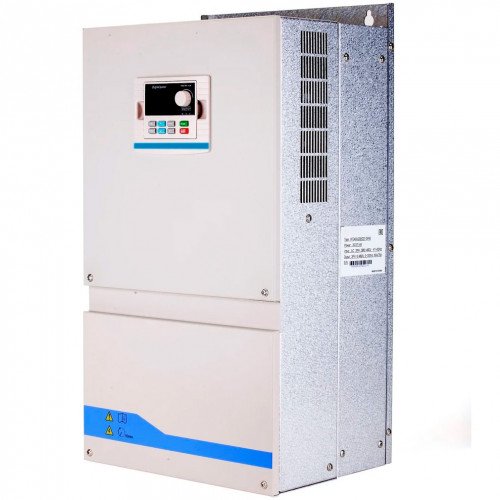

Преобразователь частоты Vemax VFC400-030/037-GP43 30/37 кВт 60/75 А вх 3Ф вых 3 фазы 380 В

Vemax VFC400-030/037-GP43 – общепромышленный частотный преобразователь, работающий от трёхфазной сети 380 В и поддерживает подключение трехфазных двигателей на 380 В мощностью до 37 кВт с номинальным током до 75 А. Максимальная мощность подключаемого электродвигателя зависит от типа нагрузки: G (постоянный момент) - 30 кВт, P (переменный момент) - 37 кВт. Подключение к сети питания 3 фазы 380 Вольт с частотой 47~63 Гц. Данный преобразователь частоты можно применять в системах автоматизации для управления двигателями вентиляторов, насосами, компрессорах, конвейерных и вентиляционных системах, есть функции необходимые для крановых применений.

Преобразователь Vemax VFC400 030/037-GP43 имеет 4 режима управления приводом: V/F (скалярное), V/F управление – улучшенное и раздельное, а также векторное управление. Устройство может работать с низким или нестабильным напряжением: в случае понижения напряжения питающей сети ниже допустимого минимального значения система будет пытаться продолжать работать. Доступна функция автоматического определения параметров электродвигателя в статическом и динамическом режиме. Гарантирует оптимальное управление приводом.

В частотниках Vemax серии VFC400 3Ф 380 имеется встроенный ПИД-регулятор. Для передачи и приёма данных применяется стандартный интерфейс RS485 с возможностью выбора различных протоколов обмена, есть функция управления синхронизацией. Регулятор частоты двигателя VF400-030/037-GP43 имеет съёмную панель управления, которая оборудована цифровым потенциометром, позволяющим удобно регулировать частоту.

Купить частотник Vemax VFC400-030/037-GP43 (380 В выход 3 фазы) для двигателя до 37 кВт в компании МЕЛДЕР. В нашем каталоге можно подобрать однофазные частотные преобразователи VFC300 - вход 1х220В / выход 1х220В мощностью до 2.2 кВт, или же мощные трёхфазные преобразователи частоты VFC400 для различных сфер применения. Доставка ПЧ производится по Москве, Области и всей России, есть самовывоз.

  • Модель:
    VFC400-030/037-GP43
  • Артикул:
    Vemax VFC400-030/037-GP43 30/37 кВт
Цену уточняйте
Есть в наличии

Применение преобразователей Vemax VFC400

Преобразователь частоты Vemax VFC400-030/037-GP43 применяется для управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, которое используется в текстильном, бумажном и химическом производстве. Частотники VFC400 подходят для оборудования, где есть переменная частота и требуется максимально эффективная работа электродвигателя. Частотник позволяет регулировать обороты асинхронного двигателя мощностью до 400 ватт и при этом имеет все основные функции по защите как электродвигателя, так и самого ПЧ.

Особенность серии Vemax VFC400 3Ф 380V

  • Передовые технологии векторного управления потоком;
  • Поддержка программируемого управления, упрощающая сложные решения;
  • Высокая перегрузочная способность, короткое время разгона;
  • Встроенная функция ПИД-регулятора для управления с полным замкнутым контуром;
  • Высокий выходной крутящий момент на всем диапазоне частот:
  • Быстрый отклик и идеальная адаптируемость к нагрузке.

Защитные функции Vemax VFC400 3Ф 380В

  • защита от перегрузки и перегрева;
  • защита предохранителями на входе;
  • защита от перенапряжения;
  • предотвращение заедания электродвигателя;
  • защита от короткого замыкания на выходе.

Характеристики преобразователя Vemax VFC400-030/037-GP43

  • Допустимый диапазон напряжения (вход) - 320В~480В;
  • Напряжение (выход) - 0~480В;
  • Частота - Нискочастотный режим: 0~300 Гц; Высокочастотный режим: 0~3000 Гц;
  • Точность установки частоты: Аналоговый вход - в пределах 0.2%, Цифровая настройка - в пределах 0.01%;
  • Температура окружающей среды: -10°С~40°С (используйте ПЧ с уменьшенной мощностью, если температура более 40°С ~ 50°С);
  • Перегрузка (G/P тип) - 110%/105% - долговременная, 150%/120% на 1 мин, 180%/150% на 5/1 сек.

В нашем каталоге есть другие модели частотного преобразователя: однофазные частотники VFC300 220В мощностью до 2,2 кВт (вход 1Ф 220В, выход 1Ф 220В), а так же частотники VFC400 380В мощностью до 750 кВт (вход 380В, выход 380В).

Схема подключения преобразователя частоты Vemax VFC400-030/037-GP43

Подключение ПЧ включает основную (силовую) цепь и цепь управления. Открыв крышку клемм ввода / вывода, пользователи могут видеть клемму силовой цепи и клемму цепи управления, и должны производить подключение в соответствии со следующей схемой.

Схема подключения преобразователя частоты Vemax VFC400

Описание клемм подключения. Функции силовых клемм
Кламма Имя Функция
R, S, T Вход напряжения Вход переменного напряжения 380/220В для подключения к трехфазной сети
L1, L2 Вход напряжения Вход переменного напряжения 220В для подключения к однофазной сети
(+), (-) Шина постоянного тока Подключение внешнего тормозного модуля для ПЧ мощностью 45 кВт (G) и более
(+), PB Подключение тормозного резистора Подключение внешнего тормозного резистора для ПЧ мощностью 37 кВт (G) и менее
U, V, W Выход ПЧ Клеммы трехфазного выходного напряжения для подключения двигателя.
Схема подключения преобразователя частоты Vemax VFC400 Защитное заземление Клемма защитного заземления. ПЧ должен быть надежно заземлен. Прим. находится в нижней части корпуса.

Габаритные размеры преобразователя частоты Vemax VFC400-030/037-GP43

Габаритные размеры панели управления

Габаритные размеры панели управления преобразователя частоты Vemax VFC400

Габаритные и установочные размеры Vemax VFC400 (от 30 кВт до 45 кВт)

Габаритные размеры панели управления преобразователя частоты Vemax VFC400

Напряжение (вход) 3 фазы 380 В
Напряжение (выход) 3 фазы 380 В
Протокол связи Modbus RTU
Вес 17.3 кг
Влажность окружающей среды 5 ... 95% (без конденсации)
Выходная частота 0-3000 Гц
Габаритные размеры (ШхВхГ), мм: 270x500x223,9
Интерфейс Modbus RTU
Мощность двигателя G 30 кВт / P 37 кВт
Рабочая температура -10…+40 °С
Степень защиты IP20
Ток, А 60/75
