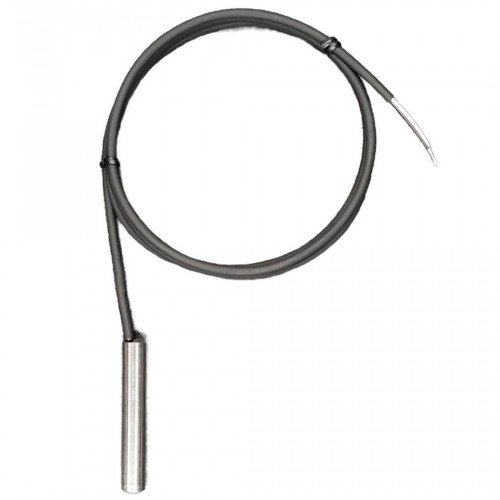

Контактный кабельный датчик температуры BVM GST-5-NTC3K

Контактный кабельный датчик температуры BVM GST-5-NTC3K

Универсальный датчик температуры (стержневой) GST-5-NTC3K представляет собой термометр сопротивления NTC 3K (3 кОм). Контактный кабельный датчик температуры является двухпроводным устройством с гильзой из нержавеющей стали.

Контактные датчики температуры GST-5-NTC3K используются для измерения температуры поверхности твердых тел (контактных площадок, корпусов приборов), а также как накладной датчик для измерения температуры жидкостей в трубопроводах. Часто применяются для измерения температуры «прямой» и «обратной» воды в системах вентиляции и отопления.

Купить контактный датчик температуры BVM GST-5-NTC3K с чувствительным элементом NTC3K в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.

  • Модель:
    GST-5-NTC3K
  • Артикул:
    BVM GST-5-NTC3K
4 416 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Рекомендации по монтажу датчика температуры NTC 3K GST-5-NTC3K

Датчик температуры монтируется на трубопроводе и закрепляется с помощью хомута, идущего в комплекте. В целях соблюдения правил охраны труда перед началом работ по монтажу, демонтажу или обслуживанию датчика необходимо произвести отключение электропитания всей системы. На работу и показания датчика может влиять его установка вблизи оборудования, не соответствующего нормам электромагнитной совместимости. Рекомендуется применять экранированный кабель, соединяя экран с одной стороны с заземлением.

Принцип работы датчика температуры NTC 3K GST-5-NTC3K

Принцип измерения основан на изменении электрического сопротивления чувствительного элемента датчика при изменении температуры окружающей среды. Датчики оснащены пассивным выходом и рассчитаны на измерение температуры от -40 до +125 °C.

Основные характеристики датчика температуры BVM GST-5-NTC3K

  • Степень защиты - IP54
  • Диапазон измерения –40°С ... 125°С
  • Выход - пассивный
  • Чувствительный элемент - NTC3K (3977)
  • Тип подключения - 2-проводное, с наконечниками

Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.

Схема подключения датчика температуры BVM GST-5-NTC3K

Для подключения датчика температуры рекомендуется использовать двухжильный кабель сечением до 1,5 мм2. В местах с высоким электромагнитным излучением рекомендуется использовать экранированный кабель. Необходимо выдерживать минимальную дистанцию в 15 см между кабелем датчика и силовыми кабелями питания.

Схема подключения датчик температуры BVM GST-5-NTC3K

Размеры, мм 50х8х8
Степень защиты IP54
