Накладной датчик температуры воды NTC 10K GST-3-NTC10K

Накладной датчик температуры воды NTC 10K GST-3-NTC10K

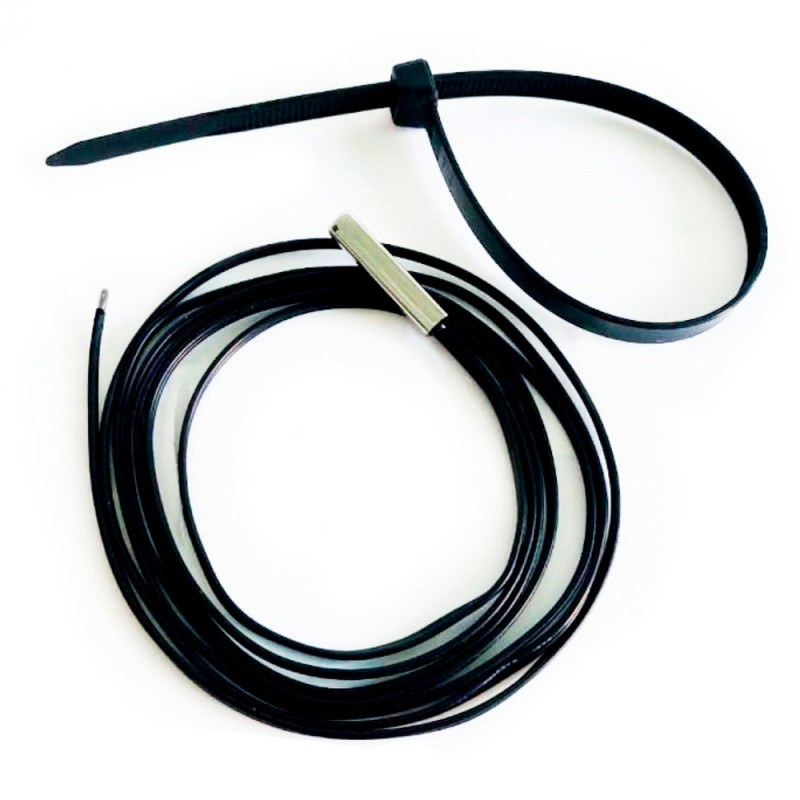

Накладной датчик температуры GST-3-NTC10K представляет собой термометр сопротивления NTC 10K (10 кОм). Температурный датчик является двухпроводным устройством с гильзой из никель-медного сплава.

Накладные датчики температуры GST-3-NTC10K используются для измерения температуры поверхности твердых тел (трубопроводов, контактных площадок, корпусов приборов). Находят широкое применение для измерения температуры «прямой» и «обратной» воды в системах вентиляции и отопления.

Купить накладной датчик температуры BVM NTC 10K GST-3-NTC10K с чувствительным элементом NTC10k в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.

  • Модель:
    GST-3-NTC10K
  • Артикул:
    BVM NTC 10K GST-3-NTC10K
499 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Рекомендации по монтажу датчика температуры NTC 10K GST-3-NTC10K

Датчик температуры монтируется на трубопроводе и закрепляется с помощью хомута, идущего в комплекте. В целях соблюдения правил охраны труда перед началом работ по монтажу, демонтажу или обслуживанию датчика необходимо произвести отключение электропитания всей системы. На работу и показания датчика NTC может влиять его установка вблизи оборудования, не соответствующего нормам электромагнитной совместимости. Рекомендуется применять экранированный кабель, соединяя экран с одной стороны с заземлением.

Принцип работы датчика температуры NTC 10K GST-3-PT1K

Принцип измерения основан на изменении электрического сопротивления чувствительного элемента датчика при изменении температуры окружающей среды. Датчики NTC 10 кОм оснащены пассивным выходом и рассчитаны на измерение температуры от -50 до +105 °C.

Основные характеристики датчика температуры NTC 10K GST-3-NTC10K

  • Степень защиты - IP54
  • Диапазон измерения –50°С ... 105°С
  • Выход - пассивный
  • Чувствительный элемент - NTC10K (β25/85=3435)
  • Тип подключения - 2-проводное

Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика NTC10K, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.

Схема подключения датчика температуры NTC 10K GST-3-NTC10K

Для подключения датчика температуры рекомендуется использовать двухжильный кабель сечением до 1,5 мм2. В местах с высоким электромагнитным излучением рекомендуется использовать экранированный кабель. Необходимо выдерживать минимальную дистанцию в 15 см между кабелем датчика и силовыми кабелями питания.

Схема подключения датчик температуры NTC 10K GST-3-NTC10K

Размеры, мм 25х5х5
Степень защиты IP54
