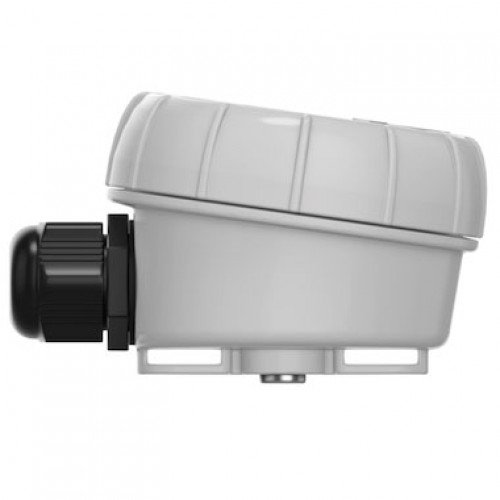

Накладной (контактный) датчик температуры воды RGP TS-C01 NTC10k (b3435) Standart IP 65 / IP 68
Датчик TS-C01 NTC10k (3435) Standart представляет собой накладной датчик температуры с термистором NTC 10k (B = 3435). Температурный датчик TS-C01 NTC10k выпускается в корпусе из прочного ABS-пластика с контактной площадкой из алюминиевого сплава диаметром 6 мм. Термодатчик (сенсор) NTC 10k (10 кОм) расположен внутри этой контактной алюминиевой пластины.
Накладной (контактный) датчик температуры TS-C01 NTC10k (b3435) Standart используется для измерения температуры различных жидкостей в трубопроводах систем отопления, вентиляции и кондиционирования, а также в системах управления и диспетчеризации административных и промышленных зданий.
Сенсор (терморезистор) накладного датчика температуры благодаря использованию контактной площадки дает увеличение точности показаний по сравнению с тонкостенными гильзами до 10%. Термопреобразователь NTC 10k (3435) защищен от попадания мелких частиц и изолирован от попадания влаги (IP 68) с помощью заливки специальным теплопроводящим составом.
Купить накладной датчик температуры RGP TS-C01 NTC10k (3435) Standart с чувствительным элементом NTC 10k в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а также автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:RGP TS-C01 NTC10k (3435) Standart
- 100
Цену уточняйте
Есть в наличии
Рекомендации по монтажу датчика температуры TS-C01 NTC10k (3435) Standart
Крепление контактных датчиков к трубопроводу осуществляется с помощью сантехнических монтажных хомутов, входящих в комплект поставки. Рекомендуется зачистить место контакта термодатчика к трубе и использовать термопроводящую пасту в месте контакта. Для обеспечения точности измерений место установки требуется закрыть теплоизоляцией. Рекомендуется устанавливать накладной датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации экранированным кабелем с сечением не менее 0,2 мм2.
Принцип работы датчика температуры TS-C01 NTC10k (3435) Standart
Принцип измерения основан на изменении электрического сопротивления чувствительного элемента датчика при изменении температуры окружающей среды. Датчики NTC 10 кОм оснащены пассивным выходом и рассчитаны на измерение температуры от -50 до +130 °C.
Основные характеристики датчика температуры RGP TS-C01 NTC10k (3435) Standart
- Пыле- и влагозащита (корпус) - IP 65 (до IP68 по спецзаказу)
- Пыле- и влагозащита (сенсор) - IP 68
- Диапазон измерения –50°С ... 130°С
- Чувствительный элемент - NTC 10k
- Внешний диаметр площадки: - 6 мм
Датчик температуры NTC 10k серии STANDART является аналогом ZENTEC HS1-01 NTC10k, ВЕНТИКС НТД1, ВЕНТИКС TG-A130, S+S REGELTECHNIK HTF-50 NTC10k, REGIN (POLAR BEAR) TG-A130, CITYRON накладной датчик температуры NTC 10K (арт.3006), CAREL NTC015HP00, PRODUAL TEKY4 NTC10, FuehlerSysteme KP/E NTC10k.
Технологии защиты измерительного элемента IP68 и корпуса IP65 гарантируют защиту от внешних воздействий и надежность. Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.
Схема подключения датчика температуры RGP TS-C01 NTC10k (3435) Standart IP67
Для подключения датчика NTC10k рекомендуется использовать двухжильный кабель сечением жилы от 0,75 мм2 до 1,5 мм2. При прокладке в местах с высоким электромагнитным излучением рекомендуется использовать кабель с экраном. Рекомендуемая дистанция между кабелем датчика и кабелем с напряжением 230 В составляет 15 см.
Показания датчиков температуры ежегодно отклоняются от заявленных значений на величину 0,3–0,5%. Рекомендуется ежегодно производить корректировку (калибровку) показаний датчиков. Погрешность измерения датчиков NTC 10k через 5 лет составит ~2%, через 10 лет - 5%.
Габаритные размеры датчика температуры RGP TS-C01 NTC10k (3435) Standart IP67
Крепление накладного контактного датчика температуры к трубопроводам осуществляется с помощью 2 монтажных хомутов D=50-70 мм, входящих в комплект поставки. Для подключения к системам автоматизации внутри корпуса датчика NTC 10k предусмотрен быстросъемный пружинный клеммный блок.
Скачать паспорт на датчик температуры RGP TS| Диапазон измерения | -50…+130 °C |
| Погрешность измерения | NTC =±1% (при 25 °C) |
| Материал | Корпус: ABS-пластик (PBT по заказу) |
| Подключение | 2-х проводная схема |
| Способ монтажа | хомутом на трубу |
| Срок службы | не менее 5 лет |
| Степень защиты | IP65/IP68 |
