Температурный датчик с термопреобразователем сопротивления PT1000
Датчики температуры на базе термопреобразователя PT1000 являются важным элементом в системах автоматизации и контроля, широко применяемым в различных отраслях промышленности и бытовых приложениях. Основное назначение этих термодатчиков — измерение температуры воздуха и других сред с высокой точностью и надежностью. Они используются в отопительных, вентиляционных и кондиционирующих системах (HVAC), а также в производственных процессах, где контроль температуры является критически важным фактором.
Датчики PT 1000 особенно ценятся за свою стабильность и точность. Их можно встретить в лабораторных условиях, медицинских приборах, пищевой промышленности, энергетике и даже в автомобильной индустрии. Высокая чувствительность позволяет им точно фиксировать изменения температуры, что делает их незаменимыми для задач, требующих строгого температурного контроля.
Принцип работы термопреобразователя сопротивления PT1000
Принцип работы температурного датчика PT1000 основан на изменении электрического сопротивления платинового элемента в зависимости от температуры. "PT" обозначает платину как материал резистора, а число "1000" указывает на номинальное сопротивление 1000 Ом при 0°C. Платина выбрана не случайно: она обладает отличными характеристиками линейности и стабильности при изменении температуры.
Когда температура окружающей среды изменяется, сопротивление платинового элемента тоже меняется. Это изменение может быть точно измерено с помощью специализированной электроники, которая интерпретирует его как температуру. Линейная зависимость между температурой и сопротивлением позволяет легко калибровать датчик для получения высокоточных измерений.
Такая конструкция обеспечивает долговечность и надежность устройства даже в условиях экстремальных температурных колебаний. Благодаря этому, датчики PT 1000 остаются одним из наиболее популярных решений для профессионального использования в сфере температурного мониторинга.
Виды датчиков PT1000
Датчики температуры на базе термопреобразователя PT 1000 широко используются в различных отраслях благодаря своей точности и надежности. Они представлены в различных вариантах, каждый из которых предназначен для определенных условий эксплуатации и установки.

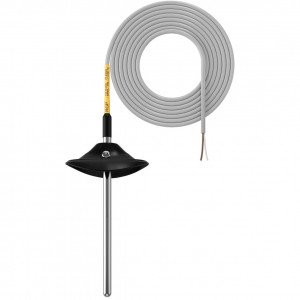

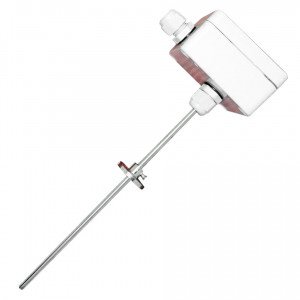

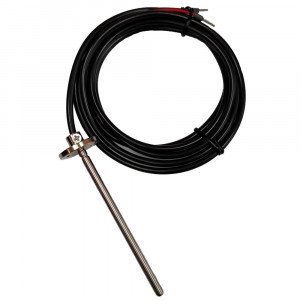

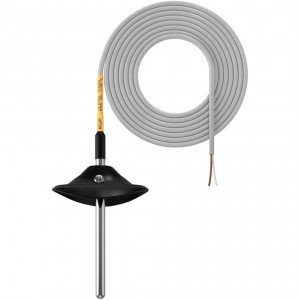

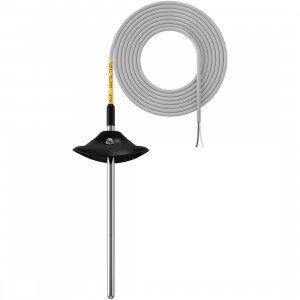

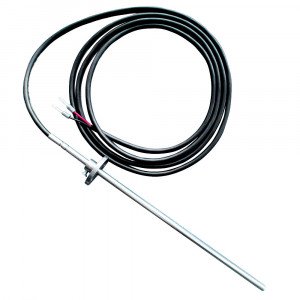

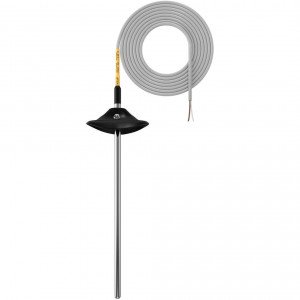

Канальные датчики температуры PT1000
Канальные датчики PT 1000 предназначены для измерения температуры воздуха в системах вентиляции и кондиционирования. Их устанавливают внутри воздуховодов, что позволяет контролировать температуру потока воздуха. Благодаря своей конструкции, эти канальные датчики обеспечивают быструю реакцию на изменения температуры и устойчивы к воздействию воздушных потоков.
Погружные датчики температуры PT1000
Погружные датчики PT 1000 применяются для измерения температуры жидкостей в резервуарах или трубопроводах. Они обладают высокой герметичностью и устойчивостью к коррозии, что делает их идеальными для использования в агрессивных средах или при высоких температурах. Их конструкция обеспечивает надежный контакт с измеряемой средой, что гарантирует точные показания.
Врезные датчики температуры PT1000
Врезные датчики PT 1000 предназначены для установки непосредственно в трубопроводы или емкости. Они обеспечивают прямое взаимодействие с измеряемой средой без необходимости полного погружения, что упрощает их установку и обслуживание. Такие датчики часто используют в системах отопления и водоснабжения.
Комнатные датчики температуры PT1000
Комнатные датчики PT 1000 разработаны для мониторинга температуры внутри помещений. Они имеют эстетичный внешний вид и могут быть легко интегрированы в интерьер офисов или жилых помещений. Эти устройства обычно монтируются на стенах и обеспечивают высокую точность измерений за счет чувствительного элемента, защищенного от внешних воздействий.
Накладные датчики температуры PT1000
Накладные датчики PT 1000 устанавливаются на поверхность труб или оборудования. Их преимущество заключается в простоте монтажа без необходимости вмешательства в систему трубопроводов или разборки оборудования. Это оборудование подходят для временного мониторинга температурных изменений на поверхностях.
Наружные датчики температуры PT1000
Наружные датчики PT 1000 предназначены для установки вне помещений. Они устойчивы к воздействию погодных условий, таких как дождь, снег или солнечное излучение. Их конструкция защищает чувствительный элемент от влаги и пыли, что делает их идеальными для использования на открытом воздухе.
Контактные датчики температуры PT1000
Контактные датчики PT 1000 используют для непосредственного контакта с объектом измерения. Они применяются там, где необходимо точно определить температуру поверхности небольших объектов или частей оборудования. Благодаря малым размерам и гибкости конструкции, их можно использовать даже в труднодоступных местах.
Маятниковые датчики температуры PT1000
Маятниковые датчики PT 1000 отличаются особой конструкцией, позволяющей им свободно перемещаться относительно точки крепления. Это дает возможность эффективно реагировать на изменения температурного поля вокруг них, обеспечивая стабильность показаний даже при колебаниях окружающей среды.
Каждый из этих видов термодатчиков свои уникальные особенности и преимущества, что позволяет выбрать наиболее подходящий вариант для конкретной задачи по измерению температуры воздуха с использованием термопреобразователя PT1000.
| Таблица значений сопротивления датчиков Pt1000 (a=0.00385) позволяет переводить измеренное сопротивление с термопреобразователя сопротивления в единицы температуры и наоборот. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| сопротивление, Ом | ||||||||||
| Температура, °C | +0 | +2 | +4 | +6 | +8 | +10 | +12 | +14 | +16 | +18 |
| -100 | 602.56 | 610.66 | 618.76 | 626.84 | 634.92 | 643 | 651.06 | 659.12 | 667.17 | 675.22 |
| -80 | 683.25 | 691.29 | 699.31 | 707.33 | 715.34 | 723.35 | 731.34 | 739.34 | 747.32 | 755.3 |
| -60 | 763.28 | 771.25 | 779.21 | 787.17 | 795.12 | 803.06 | 811 | 818.94 | 826.87 | 834.79 |
| -40 | 842.71 | 850.62 | 858.53 | 866.43 | 874.32 | 882.22 | 890.1 | 897.98 | 905.86 | 913.73 |
| -20 | 921.6 | 929.46 | 937.32 | 945.17 | 953.02 | 960.86 | 968.7 | 976.53 | 984.36 | 992.18 |
| 0 | 1000 | 1007.81 | 1015.62 | 1023.43 | 1031.23 | 1039.03 | 1046.82 | 1054.6 | 1062.38 | 1070.16 |
| 20 | 1077.94 | 1085.7 | 1093.47 | 1101.23 | 1108.98 | 1116.73 | 1124.47 | 1132.21 | 1139.95 | 1147.68 |
| 40 | 1155.41 | 1163.13 | 1170.85 | 1178.56 | 1186.27 | 1193.97 | 1201.67 | 1209.36 | 1217.05 | 1224.74 |
| 60 | 1232.42 | 1240.09 | 1247.77 | 1255.43 | 1263.09 | 1270.75 | 1278.4 | 1286.05 | 1293.7 | 1301.33 |
| 80 | 1308.97 | 1316.6 | 1324.22 | 1331.84 | 1339.46 | 1347.07 | 1354.68 | 1362.28 | 1369.87 | 1377.47 |
| 100 | 1385.06 | 1392.64 | 1400.22 | 1407.79 | 1415.36 | 1422.93 | 1430.49 | 1438.04 | 1445.59 | 1453.14 |
| 120 | 1460.68 | 1468.22 | 1475.75 | 1483.28 | 1490.8 | 1498.32 | 1505.83 | 1513.34 | 1520.85 | 1528.35 |
| 140 | 1535.84 | 1543.33 | 1550.82 | 1558.3 | 1565.78 | 1573.25 | 1580.72 | 1588.18 | 1595.64 | 1603.09 |
| 160 | 1610.54 | 1617.99 | 1625.43 | 1632.86 | 1640.3 | 1647.72 | 1655.14 | 1662.56 | 1669.97 | 1677.38 |
| 180 | 1684.78 | 1692.18 | 1699.58 | 1706.96 | 1714.35 | 1721.73 | 1729.1 | 1736.48 | 1743.84 | 1751.2 |
| 200 | 1758.56 | 1765.91 | 1773.26 | 1780.6 | 1787.94 | 1795.28 | 1802.6 | 1809.93 | 1817.25 | 1824.56 |
| 220 | 1831.88 | 1839.18 | 1846.48 | 1853.78 | 1861.07 | 1868.36 | 1875.64 | 1882.92 | 1890.19 | 1897.46 |
| 240 | 1904.73 | 1911.99 | 1919.24 | 1926.49 | 1933.74 | 1940.98 | 1948.22 | 1955.45 | 1962.68 | 1969.9 |
| 260 | 1977.12 | 1984.33 | 1991.54 | 1998.75 | 2005.95 | 2013.14 | 2020.33 | 2027.52 | 2034.7 | 2041.88 |
| 280 | 2049.05 | 2056.22 | 2063.38 | 2070.54 | 2077.69 | 2084.84 | 2091.98 | 2099.12 | 2106.26 | 2113.39 |
| 300 | 2120.52 | 2127.64 | 2134.75 | 2141.87 | 2148.97 | 2156.08 | 2163.17 | 2170.27 | 2177.36 | 2184.44 |
Купить датчик температуры PT1000
В компании ООО "МЕЛДЕР" большой выбор датчиков типа PT 1000 для всех вариантов применения: канальные, погружные, врезные, комнатные, накладные, наружные и другие виды от разных производителей, что позволяет подобрать нужный вариант для своих целей по приемлемой цене. У нас есть самовывоз в г. Москва или доставим в ваш регион транспортной компанией.
