Монтажный комплект для датчика/реле перепада давления
Комплект для подключения к воздуховоду/газопроводу реле дифференциального давления. Используется при монтаже приборов в воздушных системах любого типа, а также в системы с любыми неагрессивными газами.

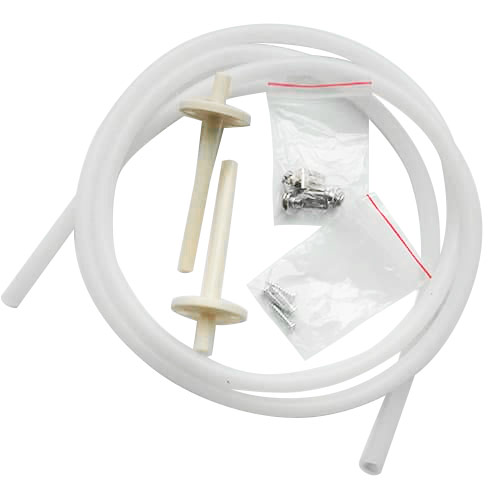

- В комплект входит:
- - гибкая силиконовая трубка длиной 2 м для подключения датчика до и после фильтрующего элемента – 1 шт;
- - штуцера для фиксации трубки в местах врезки в воздушную/газовую магистраль – 2 шт;
- - винтовые клеммы – 3 шт;
- - крепежные винты для фиксации прибора – 4 шт.
Представляет собой стандартный монтажный набор из комплекта поставки датчиков дифференциального давления (реле перепада давления SR).
Купить монтажный комплект для реле перепада давления в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:Монтажный комплект
- 100
670 руб
Есть в наличии
Монтажный набор подходит для датчиков перепада давления вентиляции: Sputnik SR, BVM SR, BVM LF32 и аналогичных.
Конструкция датчика (реле) давления SR
| 1. Штуцер 1 (+) | 2. Штуцер 2 (−) | 3. Кабельный ввод |
| 4. Задатчик перепада давления | 5. Контакт «NO» (Н.О.) | 6. Контакт «NC» (Н.З.) |
| 7. Корпус | 8. Контакт «COM» (общий) | 9. Крышка |
Порядок монтажа датчика (реле) давления SR
Для начала монтажа реле перепада давления SR необходимо определить оптимальное место расположения устройства. Рекомендуется выбирать место, где нет прямого воздействия высоких температур, а также предусмотреть возможность удобного доступа для проведения технического обслуживания.
Затем следует отключить систему отопления (либо водоснабжения) и открыть все краны и вентили для слива оставшейся воды из системы. После этого устанавливается реле перепада давления, причем вход должен быть запаян в трубопровод системы, а выход — к напольному отопительному котлу или другому источнику давления.
- 1. Монтаж:
- Перед началом эксплуатации продуйте трубопроводы, на которых предусмотрена установка датчика-реле, для удаления окалины и грязи.
- Закрепите датчик-реле на вертикальной стационарной поверхности с помощью установочных винтов, входящих в комплект поставки.
- Открутите центральный винт и снимите крышку корпуса.
- Подключите к контактам реле «COM», «NO» или «NC» цепь регулируемой системы.
- Закройте крышку корпуса и закрутите винт.
- С помощью пластиковых соединителей подключите к штуцерам 1 (+) и 2 (–) трубопроводы регулируемой системы. Большее давление должно подаваться на штуцер 1 (+).
- 2. Установка допустимого значения перепада давления:
- Открутите центральный винт и снимите крышку корпуса.
- С помощью поворота задатчика перепада давления 4 установите необходимое рабочее значение разности давлений, подведенных к штуцерам 1 (+) и 2 (−).
- Закройте крышку корпуса и закрутите винт.
