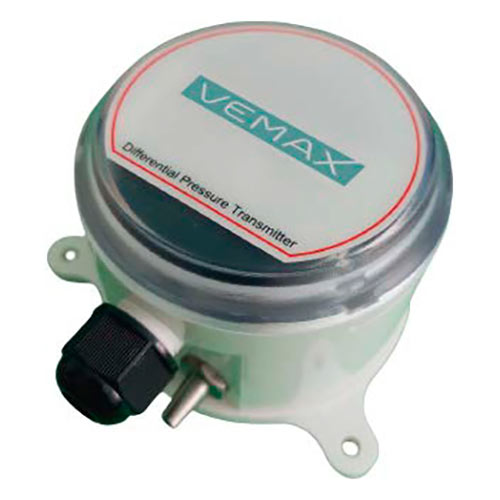

Преобразователь дифференциального давления датчик ПДВ-АМ (0-10V + RS485)
Преобразователь дифференциального давления ПДВ-АМ - серия датчиков перепада давления с диапазоном измерения от 0-25 Па до 0-10 кПа, в зависимости от модели. Реле дифференциального давления ПДВ-АМ применяется для контроля и регулирования давления в системе вентиляции и кондиционирования воздуха, системах «чистых помещений» и т.д., обеспечивает стабильную работу оборудования и предотвращает возможные аварийные ситуации.
Датчик ПДВ-АМ оснащен высокоточным сенсором и цифровой схемой, и представляет собой преобразователь для контроля перепада давления с удобной установкой и простой эксплуатацией. Данные датчики дифференциального давления обладают широким диапазоном и высокой точностью измерения. Метод измерения основан на изменении диафрагмы при давлении на нее. При этом диафрагма создает выходной сигнал, пропорциональный давлению. Прибор можно применять для измерения микро-дифференциального давления и абсолютного дифференциального давления.
Купить преобразователь дифференциального давления ПДВ-АМ в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:ПДВ-АМ
- Артикул:Vemax ПДВ-АМ
- 100
Описание и применение датчика ПДВ-АМ
Реле дифференциального давления ПДВ-АМ выполнено в пыле- и брызгозащищенном корпусе из стойких к внешним воздействиям полимеров (ABS, PС), что делает возможной его установку в различных местах смонтированной системы вентиляции или кондиционирования воздуха. При максимальной простоте конструкции, устройство отличается высокой точностью измерений – погрешность составляет всего 1% при рабочем давлении от 125 Па, и 2% - до 50 Па; максимальное рабочее давление составляет 10 кПа. Для корректной работы изделия необходима линия питания переменного тока с сопротивлением не менее 500 Ом и номинальным напряжением 24В; отклонения величины напряжения в 20% при этом являются допустимыми.
Принцип работы датчика давления ПДВ-АМ
Преобразователи дифференциального давления измеряют разность давлений между двумя входами. При этом давление подается на обе стороны мембраны сенсора, а выходной сигнал зависит от разности входных давлений.
Основные характеристики реле давления ПДВ-АМ
- Степень защиты - IP54 (с крышкой)
- Диапазон рабочих температур -20...+80°С, 0% RH-90% RH (без конденсации)
- Точность срабатывания - ±1%FS при ≥125 Па; ±2%FS при ≤50 Па
- Нагрузка - ≥500 Ом
- Питание - 24 В DС (12В...36В DС); 24В AC ± 20%
- Выходы - 4-20 мА/0-10 В/Modbus RS485
Монтаж устройства в существующую систему кондиционирования или вентиляции возможен и своими силами – в комплекте поставки присутствует инструкция по установке и весь необходимый крепеж: пластиковые штуцеры для воздуховодов, гибкая пластиковая трубка, винты и винтовые клеммы. Установленный прибор требует минимального обслуживания, при этом прост в эксплуатации и обладает длительным расчетным сроком службы. Подходит для измерений давления любых неагрессивных газов в системах различной направленности, в том числе вентиляции в помещениях высокого класса чистоты.
Модельный ряд датчиков ПДВ-АМ (Выходы: 4-20 мА/0-10 В/Modbus RS485) | |
---|---|
Модель | Диапазон давления |
ПДВ-125В-АМ | ± 25 Па/± 50 Па/± 125 Па (настраиваемый) |
ПДВ-125-АМ | 0-25 Па/50 Па/125 Па (настраиваемый) |
ПДВ-250-АМ | 0-125 Па/250 Па/500 Па (настраиваемый) |
ПДВ-1250-АМ | 0-250 Па/500 Па/1250 Па (настраиваемый) |
ПДВ-100-АМ | 0-100 Па |
ПДВ-200-АМ | 0-200 Па |
ПДВ-500-АМ | 0-500 Па |
ПДВ-1К-АМ | 0-1000 Па |
ПДВ-2К-АМ | 0-2000 Па |
ПДВ-4К-АМ | 0-4000 Па |
ПДВ-10К-АМ | 0-10000 Па |
Схемы электрических подключений датчика (реле) давления ПДВ-АМ
Габаритные размеры Преобразователя дифференциального давления ПДВ-АМ
Вес | 130 гр |
Влажность среды | 0-90% RH (без конденсата) |
Максимальное рабочее давление | 10 кПа |
Материал корпуса | ABS+PC (корпус), нержавеющая сталь (штуцеры) |
Площадь заслонки | 0.7 м2 |
Потребляемая мощность | <1 Вт |
Рабочая температура | −20...+80°С |
Степень защиты | IP54 |
Температура хранения | -40…+80°С |
