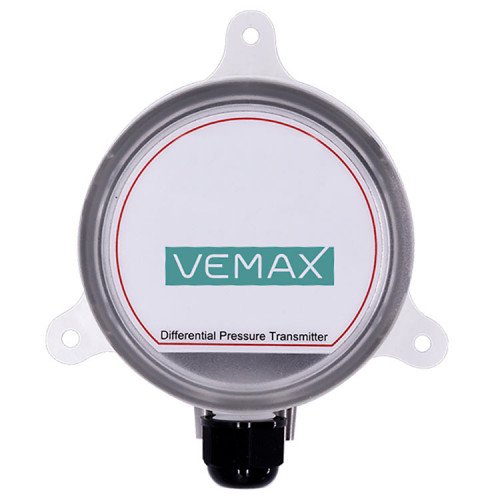

Преобразователь дифференциального давления датчик ПДВ-АМ-2 (0-10V + RS485)

Описание и применение датчика ПДВ-АМ-2

Реле дифференциального давления ПДВ-АМ-2 выполнено в пыле- и брызгозащищенном корпусе из стойких к внешним воздействиям полимеров (ABS, PС), что делает возможной его установку в различных местах смонтированной системы вентиляции или кондиционирования воздуха. При максимальной простоте конструкции, устройство отличается высокой точностью измерений – погрешность составляет всего 1% при рабочем давлении от 125 Па, и 2% - до 50 Па; максимальное рабочее давление составляет 10 кПа. Для корректной работы изделия необходима линия питания переменного тока с сопротивлением не менее 500 Ом и номинальным напряжением 24В; отклонения величины напряжения в 20% при этом являются допустимыми.

Принцип работы датчика давления ПДВ-АМ-2

Преобразователи дифференциального давления измеряют разность давлений между двумя входами. При этом давление подается на обе стороны мембраны сенсора, а выходной сигнал зависит от разности входных давлений.

Основные характеристики реле давления ПДВ-АМ-2

• Степень защиты - IP54 (с крышкой)
• Диапазон рабочих температур -20...+80°С, 0% RH-90% RH (без конденсации)
• Точность срабатывания - ±1%FS при ≥125 Па; ±2%FS при ≤50 Па
• Нагрузка - ≥500 Ом
• Питание - 24 В DС (12В...36В DС); 24В AC ± 20%
• Выходы - 4-20 мА/0-10 В/Modbus RS485

Монтаж устройства в существующую систему кондиционирования или вентиляции возможен и своими силами – в комплекте поставки присутствует инструкция по установке и весь необходимый крепеж: пластиковые штуцеры для воздуховодов, гибкая пластиковая трубка, винты и винтовые клеммы. Установленный прибор требует минимального обслуживания, при этом прост в эксплуатации и обладает длительным расчетным сроком службы. Подходит для измерений давления любых неагрессивных газов в системах различной направленности, в том числе вентиляции в помещениях высокого класса чистоты.
