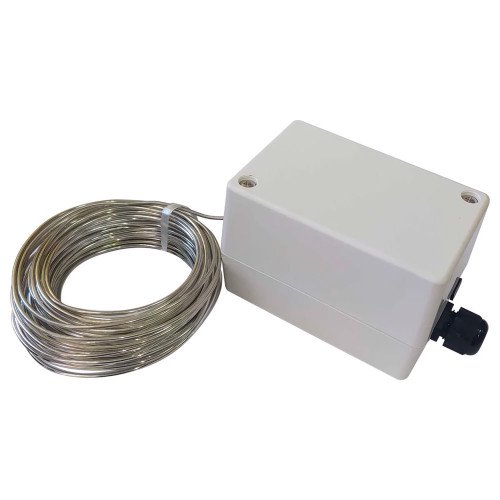

Капиллярный термостат KP61-9 ECO реле контроля температуры с медной трубкой длиною 9 метров
Капиллярный термостат KP61-9 ECO - это датчик (реле) температуры с капиллярной трубкой длиной 9 метров. Датчик температуры капиллярного типа применяется в системах вентиляции, кондиционирования и отопления, в том числе для защиты от замораживания водяных калориферов.
Капиллярное реле BVM KP61 ECO широко используется для предохранения водяных теплообменников от замерзания по температуре приточного воздуха. Прибор отслеживает изменение температуры и, в случае её понижения ниже установленной нормы, сигнализирует об этом. BVM KP61 ECO можно применять и для поддержания заданной температуры.
Датчик BVM KP61 ECO является аналогом термостата PTC и представляет собой автоматическое реле, положение контактов которого зависит от температуры окружающей среды, прибор может непосредственно управлять работой однофазных двигателей переменного тока мощностью до 2 кВт, при необходимости возможно управление двигателями постоянного и переменного тока большей мощности.
Реле контроля температуры KP61-9 ECO имеет медный капилляр на 9 метров с высокой чувствительностью. Диапазон задания уставки находится в пределах -15°С …+15 °С, класс защиты IP65 обеспечивает защиту от попадания пыли и влаги (струй воды) в корпус. Регулирование температуры срабатывания датчика осуществляется с помощью вращения регулирующих винтов на корпусе.
Купить реле контроля температуры KP61-9 ECO IP65 с трубкой 9 метров в компании ООО "МЕЛДЕР". Мы можем предложить датчики давления SR, реле перепада давления, капиллярные термостаты и датчики качества воздуха СО2 для контроля оборудования и микроклимата в системах вентиляции и отопления, а так же автоматику для управления этим оборудованием. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:KP61-9 ECO
- Артикул:Термостат KP61-9 ECO
- 10
Цену уточняйте
Есть в наличии
Применение датчика контроля температуры BVM KP61-9 ECO для защиты от замерзания
Основная функция термостата защиты от замерзания – непрерывный контроль температуры и её поддержание в заданных пределах, прибор отслеживает температуру после теплообменника и своевременно обнаруживает угрозу замерзания жидкости в его трубках. Термостат капиллярный KP61 сигнализирует о снижении температуры, что позволяет своевременно обнаружить проблему и предотвратить разрыв трубок теплообменника. Устройство увеличивает безопасность эксплуатации кондиционеров и вентиляционных установок, но чаще применяется для защиты от замерзания водяных калориферов.
Принцип работы капиллярного термостата BVM KP61-9 ECO
Работа термостата с капиллярной трубкой основана на расширении газа внутри капилляра при изменении температуры. Газонаполненный капилляр, соединенный с диафрагмой внутри корпуса термостата, представляют собой измерительный элемент, который механически связан с толкателем контактной группы SPDT. Когда температура в зоне нахождения капилляра превышает установленное значение, контакты 1-3 замыкаются, а контакты 1-5 размыкаются. Контакты возвращаются в исходное положение, когда температура падает ниже значения, равного уставка минус значение гистерезиса.
- Капиллярный термостат от замерзания BVM KP61-9 сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
- остановка вентилятора;
- закрытие заслонки наружного воздуха;
- открытие клапана теплоносителя калорифера на 100%;
- запуск циркуляционного насоса теплоносителя;
- включение звукового или светового сигнала аварии.
Основные характеристики термостата BVM KP61-9 ECO
- Длина капиллярной трубки: - 9 метров;
- Дифференциал: 3°C;
- Гистерезис: 6°C постоянный;
- Класс защиты: IP65;
- Кабельный ввод: PG-11;
- Длина чувствительного участка капилляра: не менее 30 см.
Срок службы реле температуры (термостатов) при условии соблюдения рабочих диапазонов эксплуатации и проведения своевременного технического обслуживания не менее 5 лет с даты начала эксплуатации.
Рекомендации по монтажу капиллярного термостата BVM KP61 ECO
Рекомендуется монтировать термостат KP61 ECO на специальный выдвижной лоток непосредственно за регистром отопления. Длина кабеля для подключения должна быть достаточной для беспрепятственного выдвигания монтажного лотка. Для больших вент-установок допускается монтаж нескольких термостатов, с последовательным подключением. В этом случае, температурные установки подбираются индивидуально для каждого термостата PTC.
Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки. Рекомендуется использовать специальные монтажные фланцы для ввода капилляра в вентустановку, которые исключают повреждение капилляра. По краям калорифера в вертикальной плоскости в шахматном порядке устанавливаются специальные крепления для капилляра и осуществляется “размотка” капилляра таким образом, чтобы капилляр равномерно был распределен по всей площади калорифера.
Рекомендуется установить термостат непосредственно после калорифера по потоку воздуха. Капилляр термостата должен перекрывать все сечение воздуховода. Место прохода через металлическую обшивку воздухопровода необходимо защитить пластиковой трубкой или специальным фланцем. Минимальный радиус изгиба капилляра 20 мм. Окружающая рабочая температура корпуса термостата должна быть на 2°С выше температуры выбранного порога срабатывания, в ином случае существует риск ложных срабатываний. Если это гарантировать невозможно, то необходимо устанавливать корпус термостата вместе с чувствительным элементом – капилляром внутри воздуховода вентиляционной системы.
Температура окружающей среды (воздуха в помещении) должна быть выше уставки термостата в два раза. Например, уставка термостата = +5°С, значит минимальная температура в помещении, где установлен термостат должна быть + 10°С. Если это условие не соблюдается, то возможно ложное срабатывание термостата. В таком случае термостат необходимо монтировать внутри приточного агрегата, обеспечив доступ к термостату для пусконаладочных и профилактических работ.
Схема электрического подключения реле контроля температуры BVM KP61-9 ECO IP65
Габаритные размеры реле контроля температуры BVM KP61-9 ECO IP65
Скачать паспорт на термостат KP61-9 ECO| Длина | 9 метров |
| Класс защиты | IP65 |
| Рабочая температура | -35…+65 °C |
| Регулировка | от -15°C до +15°C |
| Температура хранения | от -50°C до +70°C |
| Тип | Реле температуры (капиллярный термостат) |
