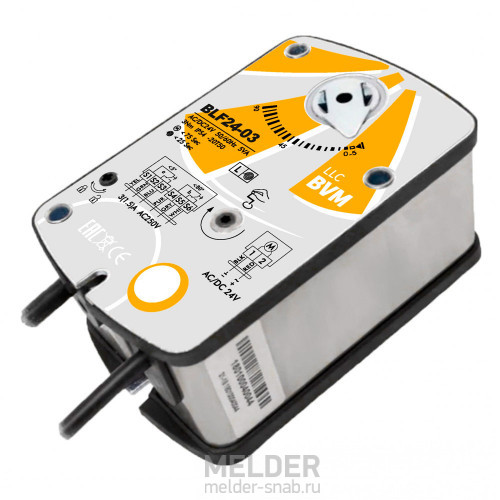

Привод BVM BLF24-03 3 Нм / 24 В с возвратной пружиной
BVM BLF24-03 - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод BVM BLF24-03 имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 0.5-0.6 м2. Модель BLF24-03 подключается к стандартной сети переменного тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в BVM BLF24-03 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BLF24-03 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:BLF24-03
- Артикул:BVM BLF24-03
- 100
Применение BVM BLF24-03
Электроприводы BVM серии BLF с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы BLF24-03
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода BVM BLF24-03
- Основные характеристики BLF24-03:
- усилие 3Нм;
- напряжение 24В;
- время поворота двигателя/пружины 75/<25 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода BVM от других компаний с такими же или близкими параметрами: Nanotek BLF 24 B 3, Dastech FR-03N24S, Belimo BFL24, Sputnik FS24-3-S, Hoocon SA3FU24-DS, Vilmann TAFA1-05S, Gruner 340-024-03-S2. Все перечисленные модели могут быть заменены на BVM BLF24-03.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Наличие возвратной пружины | С возвратной пружиной |
Вес | 1.3 кг |
Вспомогательный переключатель | Есть |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 3 Нм |
Назначение | Противопожарный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC/DC 24V |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 5Вт (работа) / 2.5Вт (удержание) |
Похожие модели | Nanotek BLF 24 B 3, Dastech FR-03N24S, Belimo BLF24, Belimo BFL24, Sputnik FS24-3-S |
Размер заслонки | 0.6 м² |
Размеры (Д×Ш×В) | |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | Открыто/Закрыто |
Уровень защиты | IP54 |
Уровень звуковой мощности | max 45dB (двигатель), max 50dB (возврат пружины) |
