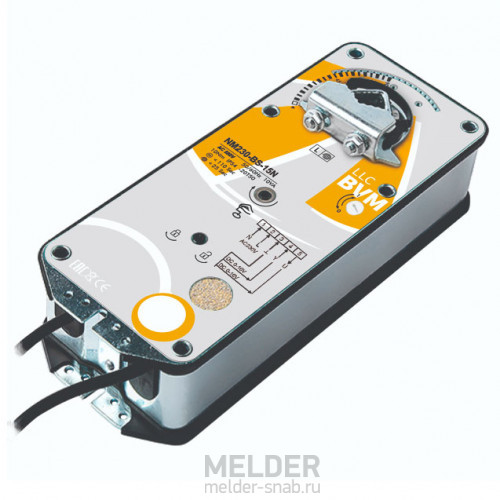

Привод BVM NM230-BS-15N 15 Нм / 230 В с возвратной пружиной

Привод BVM NM230-BS-15N 15 Нм / 230 В с возвратной пружиной

BVM NM230-BS-15N - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.

Электропривод BVM NM230-BS-15N имеет возвратную пружину и двигатель с крутящим моментом 15 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 3 м². Модель NM230-BS-15 подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.

В приводе заслонки вентиляции BVM NM230-BS-15N нет дополнительных переключателей (SPDT), если же вам необходимы концевики, то есть полный аналог с вспомогательными переключателями - BVM NM230-BS-15.

Купить электропривод NM230-BS-15N или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    NM230-BS-15N
  • Артикул:
    NM230-BS-15N
13 570 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение BVM NM230-BS-15N

Электроприводы BVM серии NM с пружинным возвратом и плавным управлением (0...10В) предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.

Принцип работы NM230-BS-15N

Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.

Характеристики электропривода BVM NM230-BS-15N

    Основные характеристики NM230-BS (0...10V):
  • усилие 15Нм;
  • напряжение 230В;
  • время поворота двигателя/пружины 110-130/25-30 сек;
  • размер оси Ø10—19 мм, □ 6х6 до 15х15 мм;
Наличие возвратной пружины С возвратной пружиной
Вес 2.6 кг
Вспомогательный переключатель Нет
Длина вала > 40 мм
Индикация положения механический указатель
Класс защиты Ⅱ (полностью изолированный)
Крутящий момент 15 Нм
Назначение Воздушный
Направление вращения Левое (L) и правое (R)
Напряжение 230 В
Номинальный диапазон напряжения AC 220-240V
Относительная влажность 95%, без конденсации (EN60730-1)
Потребляемая мощность 10Вт (работа) / 2Вт (удержание)
Похожие модели BVM NM24-BS-15N, BVM NM230-BS-15
Размер заслонки 3.0 м²
Размеры (Д×Ш×В) 249 мм
Ручное управление Есть
Сечение проводов 0,5 мм²
Температура окружающей среды -30 … + 50 ℃ / IEC 721-3-3
Температура хранения -40 … + 70 ℃ / IEC 721-3-2
Тепловой датчик SAF72 Нет
Угол поворота 95° (максимум)
Управление 0...10 В - плавное
Уровень защиты IP54
Уровень звуковой мощности max 45dB (двигатель), max 62dB (возврат пружины)
