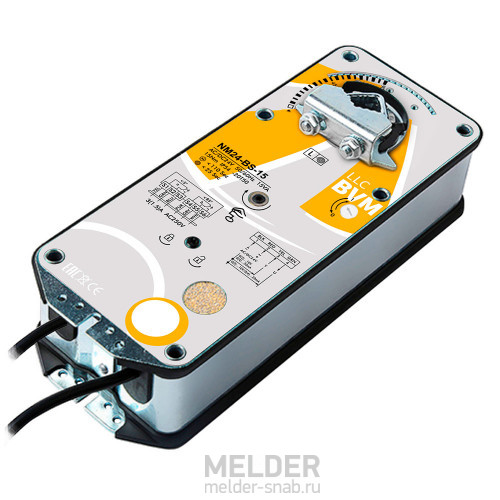

Привод BVM NM24-BS-15 15 Нм / 24 В с возвратной пружиной
BVM NM24-BS-15 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM NM24-BS-15 имеет возвратную пружину и двигатель с крутящим моментом 15 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 2.5-3 м². Модель NM24-BS-15 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции BVM NM24-BS-15 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод NM24-BS-15 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:NM24-BS-15
- Артикул:BVM NM24-BS-15
- 100
13 190 руб
Есть в наличии
Применение BVM NM24-BS-15
Принцип работы NM24-BS-15
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM NM24-BS-15
- Основные характеристики NM24-BS (0...10V):
- усилие 15Нм;
- напряжение 24В;
- время поворота двигателя/пружины 110-130/25-30 сек;
- размер оси Ø10—19 мм, □ 6х6 до 15х15 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Nanotek NF 24 BS 15, Belimo NF24A-SR-S2, SF24A-SR-S2, Lufberg DA15S24PS, Siemens GCA166.1E, Gruner 361C-024-20-S2. Все перечисленные модели могут быть заменены на BVM NM24-BS-10.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на электропривод BVM NM24-BS-15| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 2.6 кг |
| Вспомогательный переключатель | Есть |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 15 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 24 В |
| Номинальный диапазон напряжения | AC 24V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 7Вт (работа) / 2.5Вт (удержание) |
| Похожие модели | BVM NM24-BS-15N, Nanotek NF 24 BS 15, Belimo NF24A-SR-S2, SF24A-SR-S2, Lufberg DA15S24PS |
| Размер заслонки | 3.0 м² |
| Размеры (Д×Ш×В) | 249 мм |
| Ручное управление | Есть |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | макс. 45 дБ (двигатель), макс. 62 дБ (возврат пружины) |
