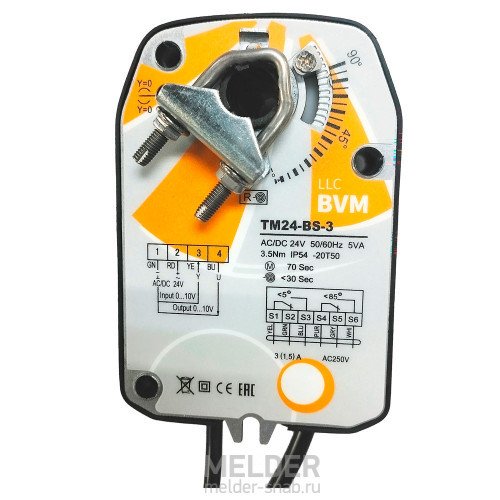

Электрический привод BVM TM24-BS-3 3 Нм (0...10В) с возвратной пружиной
BVM TM24-BS-3 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM TM24-BS-3 имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.6 м². Модель TM24-BS-3 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции BVM TM24-BS-3 есть встроенный концевой выключатель, который можно подключить к контроллеру и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод TM24-BS-3 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:TM24-BS-3
- Артикул:BVM TM24-BS-3
- 99
10 200 руб
Есть в наличии
Применение BVM TM24-BS-3
Принцип работы TM24-BS-3
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM TM24-BS-3
- Основные характеристики TM24-BS (0...10V):
- усилие 3Нм;
- напряжение 24В;
- время поворота двигателя/пружины 70/30 сек;
- размер оси Ø8—14 мм, □ 7х7 до 11х11 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo TF24-SR, Lufberg DA03S24PS, Lufberg DA05S24PS, Siemens GQD166.1A, Gruner 341C-024D-03-S2. Все перечисленные модели могут быть заменены на BVM TM24-BS-3.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на электропривод BVM TM24-BS-3| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 1.4 кг |
| Вспомогательный переключатель | Есть |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 3 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 24 В |
| Номинальный диапазон напряжения | АС/DC 24V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 5Вт (работа) / 2.5Вт (удержание) |
| Похожие модели | Dastech AR-03N24S-R, BVM LM24-BS-5 |
| Размер заслонки | 0.6 м² |
| Размеры (Д×Ш×В) | 124 мм |
| Ручное управление | Нет |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | max 45dB (двигатель), max 62dB (возврат пружины) |
