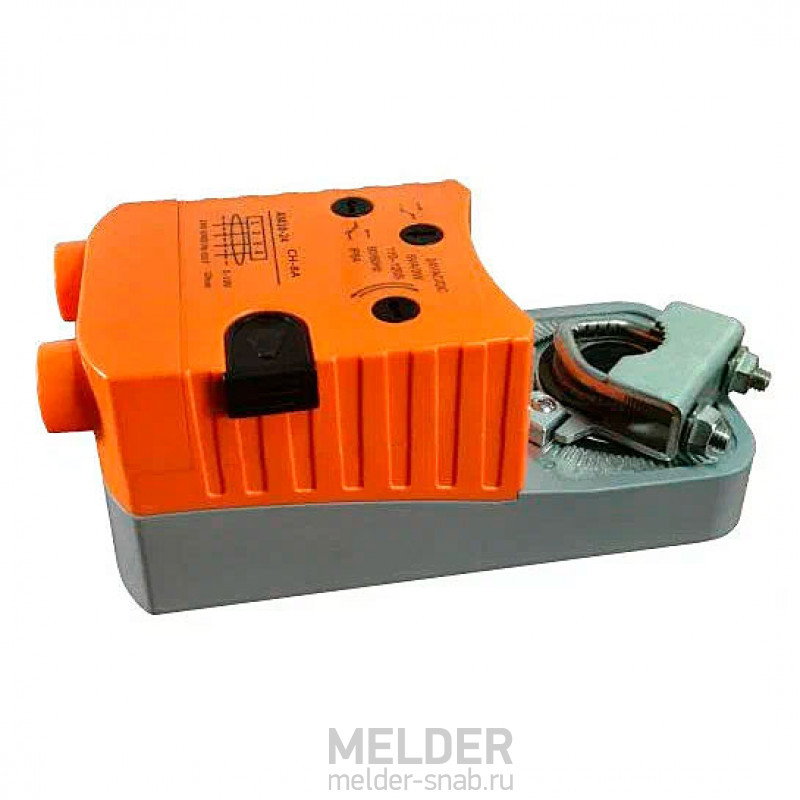

Электропривод клапана переменного расхода воздуха BVM VAV10NM 10 Нм / 24 В
BVM VAV10NM - электромеханический привод управления клапанами переменного расхода воздуха (VAV регулятор), также может использоваться как электропривод воздушного клапана типа КВК, АВК и аналогичные. Управление положением заслонки осуществляется по сигналу 0–10В или по показаниям встроенного датчика дифференциального давления. Также есть возможность настроить работу по сигналу 4–20 мА. Регулирующий электропривод выполнен из огнестойкого пластика со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM VAV10NM не имеет пружинного возврата, крутящий момент 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 2 м². Модель VAV10NM подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Привод заслонки вентиляции BVM VAV10NM может применяться в системе переменного объема воздуха (VAV-вентиляция/отопление), которая регулирует количество воздуха, подаваемого в различные зоны внутри здания, чтобы поддерживать комфортную температуру и климат.
Купить электропривод VAV10NM или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник, AIRS и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:VAV10NM 10Нм
- Артикул:BVM VAV10NM
- 100
22 003 руб
Есть в наличии
Применение BVM VAV10NM
Электроприводы BVM серии VAV (VAM) без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов VAV/CAV систем вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя производит изменение положения заслонки на нужный угол, от 0 до 90 град. VAV10NM - это электропривод, VAV-регулятор и датчик в одном устройстве, который обеспечивает экономичный способ управления переменным и постоянным потоками воздуха в офисных зданиях, отелях, больницах и т.д. и при этом в устройство интегрирован широко распространенный в промышленности интерфейс связи RS485 со стандартным протоколом связи MODBUS в режиме передачи RTU.
Принцип работы VAV10NM
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В электроприводе вращение вала в оба направления производит только встроенный двигатель. При отсутствии напряжения ничего не происходит. В данном случае управление плавное (0)2…10 В (или 4–20 мА), т.е. отрегулировать просвет воздуховода можно на 10%, 20% и т.д..
Аналоги электропривода BVM VAV10NM
- Основные характеристики VAV10NM (VAV-24-10):
- усилие 10Нм;
- напряжение AC/DC 24 В;
- время поворота двигателя - 120 сек;
- Управляющий сигнал - Модулирующий 0-10 В (опционально 4-20 мА);
- Протокол связи - Modbus RTU (RS485);
- размер вала Ø7—19 мм, □ 5х5 до 14х14 мм
Аналоги привода BVM для клапанов переменного расхода от других компаний с такими же или близкими параметрами: Belimo NMV-D3 или Siemens GLB181.1EG
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Электрические подключения электропривода BVM VAV10NM
| Номер клеммы | Маркировка | Описание |
| 1 | 24V | Питание AC/DC 24V |
| 2 | GND | |
| 3 | IN | Вход управляющего сигнала |
| 4 | OUT | Выход обратной связи |
| 5 | A+ | Интерфейс RS485 |
| 6 | B- |
Протокол связи Modbus RTU
Данный продукт предоставляет пользователям широко распространенный в промышленности интерфейс связи RS485, при этом используется стандартный протокол связи MODBUS в режим передачи RTU.
- Описание протокола связи
- Режим работы устройства: ведомый (slave);
- Режим связи: 1 стартовый бит, 8 бит данных, 1 стоповый бит, без проверки четности; скорость 19200 бит/с;
- Адрес: 1 байт, заводское значение - 0x01 (0…255);
- Код функции: 1 байт, 0x06 (запись регистра хранения), 0x03 (чтение регистров хранения);
- Адрес регистра данных: 2 байта (см. таблицу ниже).
Габаритные размеры электропривода BVM VAV10NM 10Нм
Скачать паспорт на электропривод BVM VAV10NM| Наличие возвратной пружины | Реверсивный |
| Вес | 1 кг |
| Вспомогательный переключатель | |
| Длина вала | > 45 мм |
| Индикация положения | механический указатель |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 10 Нм |
| Назначение | VAV клапаны переменного расхода |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 24 В |
| Номинальный диапазон напряжения | AC/DC 24V |
| Относительная влажность | не более 90% rH (без конденсации) |
| Потребляемая мощность | 5Вт (работа) |
| Похожие модели | Belimo NMV-D3, Siemens GLB181.1EG |
| Размер заслонки | 2 м² |
| Размеры (Д×Ш×В) | 150x72x63 мм |
| Ручное управление | Есть |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -10 … + 55 ℃ |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 90°+(0-2) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | 45 дБ |
