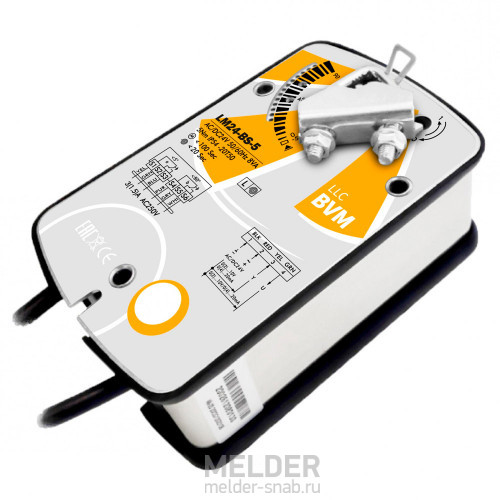

Привод BVM LM24-BS-5 5 Нм / 24 В с возвратной пружиной
BVM LM24-BS-5 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM LM24-BS-5 имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель LM24-BS-5 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции BVM LM24-BS-5 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LM24-BS-5 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LM24-BS-5
- Артикул:BVM LM24-BS-5
- 100
Применение BVM LM24-BS-5
Электроприводы BVM серии TS с пружинным возвратом и плавным управлением (0...10В) предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LM24-BS-5
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM LM24-BS-5
- Основные характеристики LM24-BS (0...10V):
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 120/20 сек;
- размер оси Ø10—16 мм, □ 7х7 до 11х11 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo LF24-SR-S, Lufberg DA05S24PS, Siemens GMA166.1E, Gruner 341C-024-05-S2. Все перечисленные модели могут быть заменены на BVM LM24-BS-5.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Наличие возвратной пружины | С возвратной пружиной |
Вес | 1.8 кг |
Вспомогательный переключатель | Есть |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 5 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC 24V |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 5Вт (работа) / 2.5Вт (удержание) |
Похожие модели | Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo LF24-SR-S, Lufberg DA05S24PS |
Размер заслонки | 1.0 м² |
Размеры (Д×Ш×В) | |
Ручное управление | Нет |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | 0...10 В - плавное |
Уровень защиты | IP54 |
Уровень звуковой мощности | max 45dB (двигатель), max 62dB (возврат пружины) |
