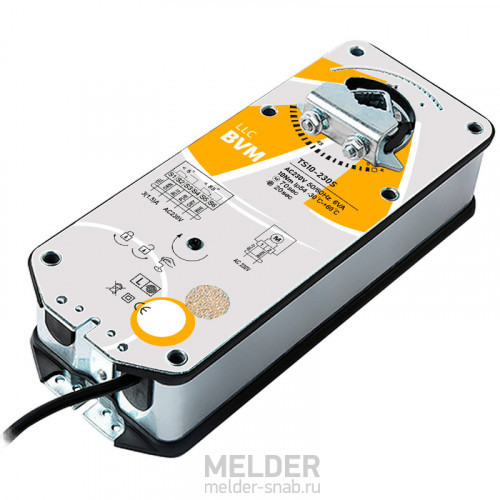

Привод BVM TS10-230S 10 Нм / 230 В с возвратной пружиной

Привод BVM TS10-230S 10 Нм / 230 В с возвратной пружиной

BVM TS10-230S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.

Электропривод BVM TS10-230S имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5-2 м². Модель TS10-230S подключается к стандартной сети переменного тока с напряжением 230В 50/60 Гц.

Привод заслонки вентиляции BVM TS10-230S может применяться в системах вентиляции и системах воздушного отопления, за счёт пружинного возврата сервопривод выполняет защитную функцию от замораживания.

Купить электропривод TS10-230S или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    TS10-230S
  • Артикул:
    BVM TS10-230S
8 796 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение BVM TS10-230S

Электроприводы BVM серии TS с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.

Принцип работы TS10-230S

Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.

Аналоги электропривода BVM TS10-230S

    Основные характеристики TS10-230S:
  • усилие 10Нм;
  • напряжение 230В;
  • время поворота двигателя/пружины 50-70/20 сек;
  • размер оси Ø 8—21 мм, □ 6х6...15х15 мм;

Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Nanotek NF 230 B, Belimo NF230-S, Sputnik AS230-10-S, Dastech AR-10N220S, Lufberg DA10S220S, Hoocon DA10FU230-DS, Siemens GMA321.1E, Gruner 361-230-10-S2. Все перечисленные модели могут быть заменены на BVM TS10-230S.

Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Наличие возвратной пружины С возвратной пружиной
Вес 2.5 кг
Вспомогательный переключатель Есть
Длина вала > 40 мм
Индикация положения механический указатель
Класс защиты Ⅱ (полностью изолированный)
Крутящий момент 10 Нм
Назначение Воздушный
Направление вращения Левое (L) и правое (R)
Напряжение 230 В
Номинальный диапазон напряжения AC 230V
Относительная влажность 95%, без конденсации (EN60730-1)
Потребляемая мощность 5Вт (работа) / 2.5Вт (удержание)
Похожие модели Nanotek NF 230 B 10, Belimo NF230-S, Sputnik AS230-10-S, Lufberg DA10S220S
Размер заслонки 2.0 м²
Размеры (Д×Ш×В)
Ручное управление Есть
Сечение проводов 0,5 мм²
Температура окружающей среды -30 … + 50 ℃ / IEC 721-3-3
Температура хранения -40 … + 70 ℃ / IEC 721-3-2
Тепловой датчик SAF72 Нет
Угол поворота 95° (максимум)
Управление Открыто/Закрыто
Уровень защиты IP54
Уровень звуковой мощности max 45dB (двигатель), max 62dB (возврат пружины)
