Взрывозащищённый электропривод BVM NM230-10 СТЛ 10 Нм / 230 В без возвратной пружины
Новинка

Взрывозащищённый электропривод BVM NM230-10 СТЛ 10 Нм / 230 В без возвратной пружины

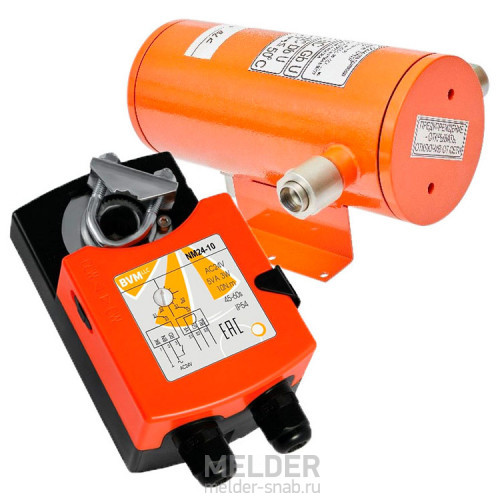

BVM NM230-10 + СТЛ 07 - электромеханический привод воздушного клапана, применяемый для 2/3хпозиционного управления заслонкой в местах опасных по взрывоопасным газовым средам подгруппы IIС по ГОСТ Р МЭК 60079-0-2011, зонах класса 1 и 2 по ГОСТ Р МЭК 60079-14-2008 и зонах опасных по воспламенению горючей пыли класса 21 по ГОСТ Р МЭК 60079-10-2-2010.

Регулирующий электропривод помещён в металлическую оболочку с взрывозащищенным исполнением, а также исполнение, защищенное от воспламенения горючей пыли. Электропривод BVM NM230-10 без возвратной пружины и имеет крутящий момент 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1-1.5 м². Модель NM230-10 подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.

Привод заслонки вентиляции BVM NM230-10 может применяться в системах вентиляции и системах воздушного отопления, а также, с помощью специального адаптера, устанавливаться на двухходовой или трёхходовой кран систем водоснабжения и водяного отопления.

Купить взрывозащищённый электропривод NM230-10 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, UCP, AIRS, Hoocon, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    NM230-10 СТЛ
  • Артикул:
    BVM NM230-10 СТЛ 07
39 198 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение BVM NM230-10 СТЛ 07

Электроприводы BVM серии NM без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования, где есть опасность воспламенения и взрывоопасные газы. Электромеханический привод встраивается во взрывозащищённую оболочку СТЛ.07.000-02, которая защищает оборудование от различных механическим воздействий и внешней среды (по степени защиты от проникновения пыли, посторонних тел и воды оболочка соответствует группе IP65 по ГОСТ 14254-96).

Принцип работы NM230-10

Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление 2/3х-позиционное, а управляющим сигналом на срабатывание служит подача напряжения на соответствующие контакты цепи питания. Например N+L1 - открытие, N+L2 - закрытие.

Аналоги электропривода BVM NM230-10 СТЛ 07

    Основные характеристики NM230-10:
  • материал оболочки - сталь 10 ГОСТ 1050-74;
  • напряжение 230В;
  • время поворота двигателя - 150 сек;
  • размер оси Ø6—16 мм, □ 5 - 12 мм;
  • два взрывозащищенных кабельных ввода.

Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Dastech DA-08N220, Nanotek NM 230 B, AIRS NM230-S, Hoocon DA8MU230-D, Belimo NM230A-S, Sputnik AR230-8-S, Lufberg DA08N220S, Siemens GLB331.1E, Gruner 227-230-08. Все перечисленные модели могут быть заменены на BVM NM230-10.

Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, КЭМА, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Наличие возвратной пружины Реверсивный
Вес ~9 кг
Вспомогательный переключатель Есть
Длина вала > 40 мм
Индикация положения механический указатель
Класс защиты Ⅱ (полностью изолированный)
Крутящий момент 10 Нм
Назначение Взрывозащищённый
Направление вращения Левое (L) и правое (R)
Напряжение 230 В
Номинальный диапазон напряжения АС 230 В ± 10%
Относительная влажность 95%, без конденсации (EN60730-1)
Потребляемая мощность 5Вт (работа)
Похожие модели BVM NM24-10 + СТЛ 07
Размер заслонки 1-1.5 м²
Размеры (Д×Ш×В)
Ручное управление Есть
Сечение проводов 0,5 мм²
Температура окружающей среды -20 … + 50 ℃ / IEC 721-3-3
Температура хранения -40 … + 70 ℃ / IEC 721-3-2
Тепловой датчик SAF72 Нет
Угол поворота 95° (максимум)
Управление 2/3-х позиционное
Уровень защиты IP54
Уровень звуковой мощности 35 дБ
