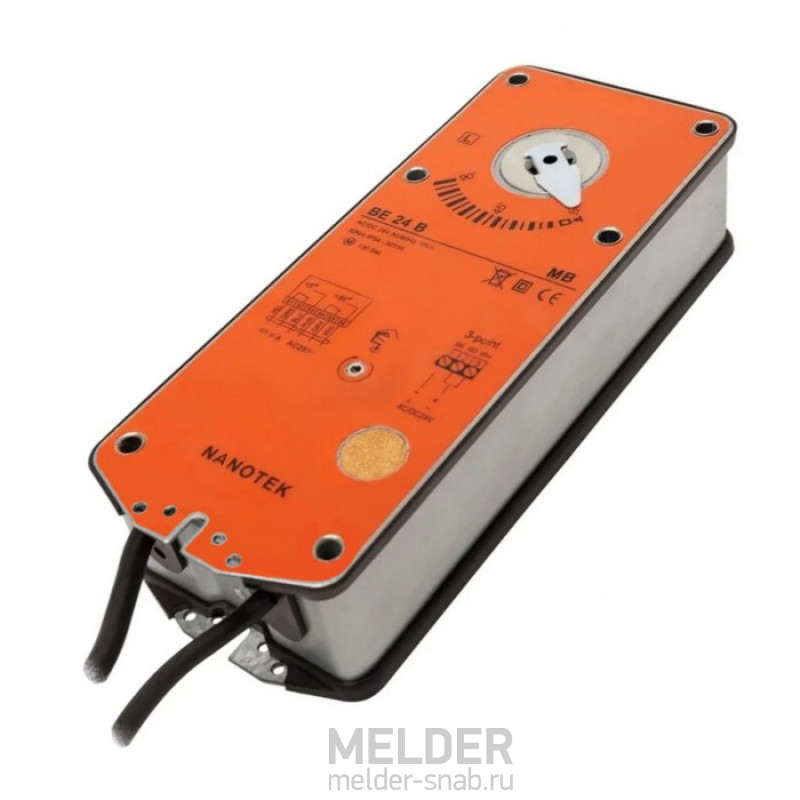

Привод Nanotek BE24B 30 без возвратной пружины
Nanotek BE 24 B 30 - электромеханический привод дымового клапана применяемый для двух/трёхпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод BE 24 B 30 имеет только двигатель, без возвратной пружины, крутящий момент - 30 Нм, этого усилия достаточно для управления клапаном дымоудаления с заслонкой до 5 м². Модель BE24B 30 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Как и другие реверсивные приводы, в Нанотек BE 24B MB есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BE 24 B или другие приводы Nanotek без возвратной пружины в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для клапанов ДУ: Dastech, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:BE 24 B 30
- Артикул:Nanotek BE24B 30
- 100
8 575 руб
Есть в наличии
Применение Nanotek BE 24 B MB
Электроприводы Nanotek серии BE без пружинного возврата предназначены для автоматизации работы нормально-закрытых огнезадерживающих клапанов систем дымоудаления и вытяжной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью встроенного двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы BE 24B MB
Согласно требованиям пожарной безопасности РФ, приводы без возвратной пружины устанавливаются на нормально-закрытые огнезадерживающие клапаны (НЗ ОЗК). Такие регулирующие сервоприводы удерживают заслонку ОЗК в закрытом состоянии. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает двигатель, вентиляционный отсек открывается, дым вытяжным вентилятором вытягивается наружу. После дымоудаления, снова подаётся сигнал, двигатель закрывает заслонку.
Аналоги электропривода Nanotek BE 24 B MB
- Основные характеристики BE24B:
- усилие 30Нм;
- напряжение 24В;
- время поворота заслонки 130 сек;
- размер оси 12х12 мм;
Аналоги привода Нанотек без возвратной пружины от других компаний с такими же или близкими параметрами: Dastech FS-30N24S, BVM BLE24-30, Dacond DAC-BLE24-30, Belimo BE24, Gruner 362-24-40-S2. Все перечисленные модели могут быть заменены на Нанотек BE24B.
Если же Вам необходима продукция именно от Dastech , Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek BE 24 B 30 Нм - электропривод клапана дымоудаления без возвратной пружины, трёхпозиционное управление. Напряжение 24В.
| Наличие возвратной пружины | Реверсивный |
| Аналог Belimo | Belimo BE 40Nm |
| Вес | 2.3 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | □ 12 мм |
| Вспомогательные переключатели | 3(1.5) А, АС 24 В |
| Класс защиты | II (все изолировано) |
| Крутящий момент | 30 Нм |
| Назначение | Дымоудаление |
| Напряжение | 24 В |
| Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
| Похожие модели | Электропривод Nanotek BE230B, 230 В |
| Рабочая температура | -20°…+50° С |
| Расчетная мощность | 10.0 ВА |
| Соединение, кабель | 1 м |
| Соответствие стандартам | ГОСТ 16264.1-85 |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -40°…+70° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Уровень шума | макс. 45 дБ |
| Частота | 50 … 60 Гц |
