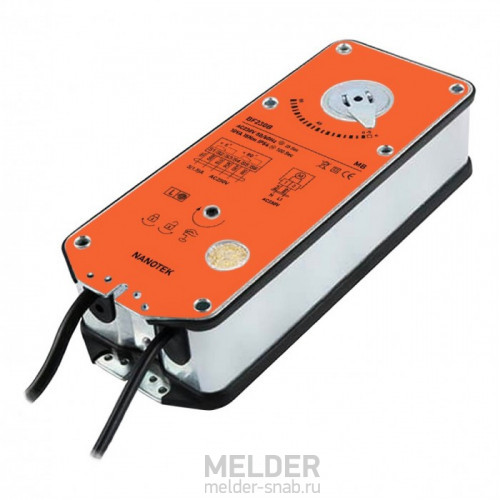

Привод Nanotek BF230B 10 Нм / 230 В с возвратной пружиной
Nanotek BF 230 B 10 - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Nanotek BF 230 B 10 имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 2 м². Модель BF230B 10 подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
Как и другие противопожарные приводы, в Нанотек BF230 B 10 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BF 230 B 10 или другие огнезащитные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 10НМ избыточно, можем предложить недорогой Нанотек BLF230B 5НМ
- Модель:BF 230 B 10
- Артикул:Нанотек BF230B 10
- 100
Применение Nanotek BF 230B 10 MB
Электроприводы Нанотек серии BF с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы BF230B 10 MB
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Nanotek BF 230 B 10 MB
- Основные характеристики BF230B 10:
- усилие 10Нм;
- напряжение 230В;
- время поворота двигателя/пружины 100/25 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода Нанотек от других компаний с такими же или близкими параметрами: Dastech FR-10N220S, Belimo BFN230, Belimo BF230, Sputnik FS230-10-S, Lufberg FS10S220S, Vilmann TAFA2-08S, Gruner 360-230-10-S2. Все перечисленные модели могут быть заменены на Nanotek BF 230B 10.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek BF 230 B 10 Нм - электропривод противопожарного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 230В.
Наличие возвратной пружины | С возвратной пружиной |
Аналоги | Аналог Belimo BF230 |
Вес | 2.8 кг |
Влажность | 5%…95% без конденсата |
Вращение заслонки | □ 12 мм |
Время поворота (двигатель/ пружина) | 100… сек / ≤ 25 сек |
Вспомогательные переключатели | 3(1.5) А, АС 230 В |
Класс защиты | II (все изолировано) |
Крутящий момент | 10 н\м |
Назначение | Противопожарный |
Напряжение | 220 В |
Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
Похожие модели | Электропривод Nanotek BLF24B, 24 В |
Рабочая температура | -20°…+50° С |
Расчетная мощность | 10.0 ВА |
Соединение, кабель | 1 м |
Соответствие стандартам | ГОСТ 16264.1-85 |
Срок службы | 60 000 циклов |
Степень защиты корпуса | IP 54 |
Температура хранения | -30°…+60° С |
Угол поворота | 0°…90° (-5°…90° механически) |
Управление | Открыто/Закрыто |
Уровень шума | макс. 45 дБ |
Частота | 50 … 60 Гц |
