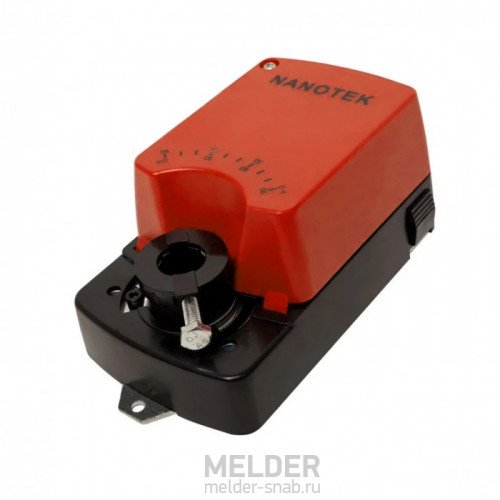

Привод Nanotek LM 24 B 4 Нм / 24 В без возвратной пружины
Nanotek LM 24 B - электромеханический привод воздушного клапана, применяемый для 2/3хпозиционного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek LM 24 B без возвратной пружины и имеет крутящий момент 4 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.8 м². Модель LM24B подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции Нанотек LM24 B есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LM 24 B или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LM24B 4Нм
- Артикул:Нанотек LM 24 B 4Нм
- 100
Применение Nanotek LM 24B
Электроприводы Нанотек серии LM без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы LM24B
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление 2/3х-позиционное, а управляющим сигналом на срабатывание служит подача напряжения на соответствующие контакты цепи питания. Например N+L1 - открытие, N+L2 - закрытие.
Аналоги электропривода Nanotek LM 24 B
- Основные характеристики LM24B:
- усилие 4Нм;
- напряжение 24В;
- время поворота двигателя - 45-50 сек;
- размер оси Ø10—20 мм, □ 10- 16 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech DA-04N24S, Belimo LM24-S, Sputnik AR24-4-S, Lufberg DA04N24S, Siemens GDB131.1E, Gruner 225-024Т-05. Все перечисленные модели могут быть заменены на Nanotek LM 24B.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek LM 24 B 4 Нм - электропривод воздушного клапана без возвратной пружины, трёхпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | Реверсивный |
Крутящий момент | 4 н\м |
Назначение | Воздушный |
Напряжение | 24 В |
Управление | Открыто/Закрыто |
