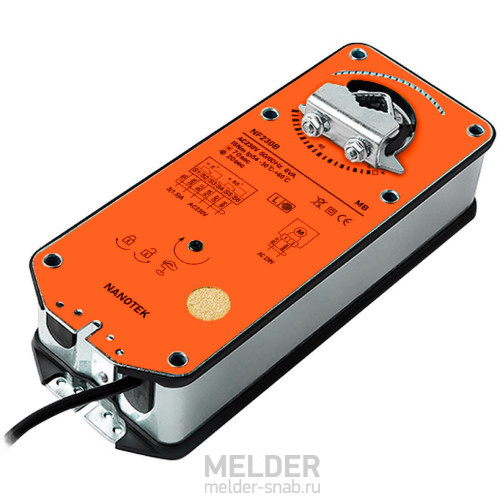

Привод Nanotek NF230B 15 Нм / 230 В с возвратной пружиной
Nanotek NF 230 B 15 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek NF 230 B 15 имеет возвратную пружину и двигатель с крутящим моментом 15 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 2-3 м². Модель NF230B подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции Нанотек NF230 B есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод NF 230 B или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:NF230B 15Нм
- Артикул:Нанотек NF230B 15 Нм
- 100
Применение Nanotek NF 230B 15
Электроприводы Нанотек серии NF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы NF230B 15
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Nanotek NF 230 B
- Основные характеристики NF230B:
- усилие 15Нм;
- напряжение 230В;
- время поворота двигателя/пружины 100/25 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-15N220S, Belimo NF230-S (10nm), Belimo SF230-S (20nm), Sputnik AS230-15-S, Lufberg DA15S220S, Siemens GCA321.1E, Gruner 361-230-20-S2. Все перечисленные модели могут быть заменены на Nanotek NF 230B 15.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek NF 230 B 15 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 230В.
Наличие возвратной пружины | С возвратной пружиной |
Аналоги | Электропривод Dastech AR-05N220S, 230В |
Вес | 2.5 кг |
Влажность | 5%…95% без конденсата |
Время поворота (двигатель/ пружина) | ≤ 180 сек / ≤ 30 сек |
Вспомогательные переключатели | 1mA…3(0.5)A, AC220В |
Класс защиты | II (все изолировано) |
Крутящий момент | 15 н\м |
Назначение | Воздушный |
Напряжение | 220 В |
Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
Похожие модели | Электропривод Nanotek LF230B, 230 В, с двумя микропереключателями для конечных позиций |
Рабочая температура | -20°…+50° С |
Размер оси заслонки | макс. 18 мм |
Расчетная мощность | 10.0 ВА |
Соединение, кабель | 1 м |
Соответствие стандартам | ГОСТ 16264.1-85 |
Срок службы | 50 000 циклов |
Степень защиты корпуса | IP 54 |
Температура хранения | -30°…+60° С |
Угол поворота | 0°…90° (-5°…90° механически) |
Управление | Открыто/Закрыто |
Уровень шума | макс. 65 дБ |
Частота | 50 … 60 Гц |
