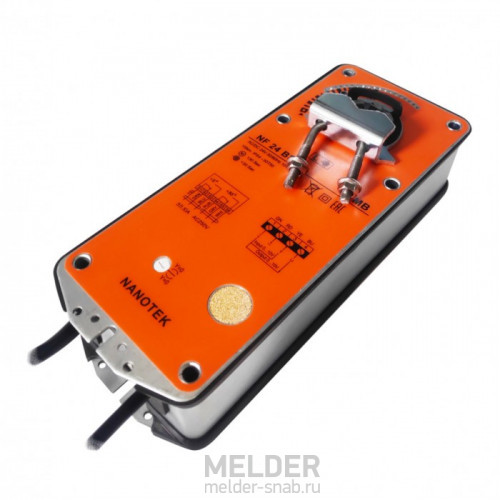

Привод Nanotek NF24BS 10 Нм / 24 В с пружиной, плавное управление
Nanotek NF 24 BS 10 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek NF 24 BS 10 имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5-2 м². Модель NF24BS 10 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции Нанотек NF24 BS 10 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод NF 24 BS 10 или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:NF24ВS 10Нм
- Артикул:Нанотек NF 24 ВS 10Нм
- 95
10 693 руб
Есть в наличии
Применение Nanotek NF 24BS 10
Электроприводы Нанотек серии LF с пружинным возвратом и плавным управлением (0...10В) предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы NF24BS 10
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Nanotek NF 24 BS 10
- Основные характеристики NF24BS:
- усилие 10Нм;
- напряжение 24В;
- время поворота двигателя/пружины 130/30 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-10N24S-R, Belimo NF24-SR-S, Lufberg DA10S24PS, BVM NM24-BS-10, Dacond DAC-LF24-10SM, Siemens GMA166.1E, Gruner 361C-024-10-S2. Все перечисленные модели могут быть заменены на Nanotek NF 24BS 10.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Электропривод Dastech AR-05N220S, 230В |
| Вес | 2.5 кг |
| Влажность | 5%…95% без конденсата |
| Время поворота (двигатель/ пружина) | ≤ 180 сек / ≤ 30 сек |
| Вспомогательные переключатели | 1mA…3(0.5)A, AC220В |
| Класс защиты | II (все изолировано) |
| Крутящий момент | 15 Нм |
| Назначение | Противопожарный |
| Напряжение | 230 В |
| Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
| Похожие модели | Электропривод Nanotek LF230B, 230 В, с двумя микропереключателями для конечных позиций |
| Рабочая температура | -20°…+50° С |
| Размер оси заслонки | макс. 18 мм |
| Расчетная мощность | 10.0 ВА |
| Соединение, кабель | 1 м |
| Соответствие стандартам | ГОСТ 16264.1-85 |
| Срок службы | 50 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+60° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Уровень шума | макс. 65 дБ |
| Частота | 50 … 60 Гц |
