Регулирующие приводы Siemens клапанов вентиляции
Приводы клапанов Siemens OpenAir – это целое семейство оборудования автоматики немецкого производства для управления заслонками в таких системах как:
- Общеобменная вентиляция и рециркуляция воздуха;
- Противопожарная и противодымная защита;
- Установки с переменным воздушным объемом (VAV);
- Центральные установки кондиционирования;
- Компактные доводчики.
В отличие от электромеханических приводов китайского производства, электроприводы Сименс имеют свой собственный узнаваемый дизайн и всегда высокое качество исполнения. В сервоприводах применяется бесщёточный двигатель, зубчатые механизмы проходят предварительную приработку, корпус из метала или прочного пластинка. После сборки на заводе проходит полный цикл испытаний для исключения брака.
Противопожарные приводы Siemens с возвратной пружиной
Электроприводы для противопожарных клапанов представлены тремя сериями: GRA, GNA и GGA. Это приводы Сименс с возвратной пружиной, изготавливаемые из металла и имеющие версию с термодатчиком. Сама компания позиционирует данные модели для огнезадерживающих ОЗК и клапанов дымоудаления, но в России сервоприводы с пружинным возвратом могут применятся только с нормально-открытыми противопожарными клапанами, а для нормально-закрытых и дымовых применяются реверсивные аналоги. Это стоит иметь ввиду. Для противодымных систем можно подобрать модели от таких фирм как: Nanotek, Dastech или Sputnik.
Модельный ряд противопожарных приводов начинается с Siemens GRA – двухпозиционные сервоприводы с напряжением питания 24В или 230В, крутящий момент 4 Нм., заслонка до 0.6 м².
Самой популярной серией являются модели GNA – напряжение AC/DC 24 V или AC 230 V, управление 2-хпозиционное и, что крайне редко в противопожарных системах – плавное DC 0/2... 10 V, подключение 24В, заслонка до 1 м². Крутящий момент для двигателя 9Нм, возвратной пружины – 7Нм.
Самые мощные в модельном ряду – GGA, 24/230V, крутящий момент один из набольших на рынке – 18Нм, заслонка до 2.5 м².
Независимо от усилия, время поворота для всех: двигатель – 90 сек, пружинный возврат – 15 сек. Квадратный демпферный вал 10х10 или 12х12 мм. Есть два вспомогательных переключателя, которые можно подключить к контроллерам.
Электроприводы Siemens для воздушных клапанов
Для управления воздушной заслонкой, немецкая компания Сименс предлагает довольно большой выбор, как в плане управляющего сигнала, так и крутящего момента. А основное разделение модельного ряда обусловлено наличием или отсутствием пружинного механизма.
Siemens с возвратной пружиной для воздушной заслонки
Приводы с возвратной пружиной начинаются с серии GQD – это недорогие 2 Нм модели для небольших заслонок и дроссель-клапанов, до 0.3 м². Время поворота двигателя/пружинного механизма – 30/15 сек. Корпус изготовлен из прочного пластика с защитой IP40, рабочие температуры от -32 до 55°C. Минусовые показатели одни из лучших на рынке, китайские аналоги обычно работают в диапазоне -20/+50°C.
Следом идёт серия GPC, которая, как и GQD, выполнена из пластика, но в характеристиках есть ряд отличий: защита корпуса IP54, поворот двигателя – 60 секунд, крутящий момент – 4Нм. Из необычного – возможность плавного регулирования с подключением 230В (GPC361.1A).
Самыми популярными электроприводами воздушной заслонки являются Siemens GMA, это что называется золотая середина по цене и крутящему моменту – 7 Нм, чего достаточно для достаточно большого вентиляционного клапана – до 1.5 м². Поворот двигателя за 90 секунд. Корпус уже изготовлен из металла, габаритные размеры относительно GQD/GPC больше.
Для самых больших вентклапанов, до 3 м² - серия GCA – это 18Нм сервоприводы, время поворота 90/15 сек.
Общее для всех электроприводов Siemens для воздушного клапана - выбор между напряжением в 24В или 230В, три вида управления на выбор: 2-хпозиционное (24/220), 3-хточечное (AC/DC 24V) и плавное (0...10 В пост. тока 24 Вольта). Пример обозначения: двухпозиционные - GMA121.1E (24V) и GMA321.1E (220V), трёхточечный - GMA131.1E, плавное управление - GMA161.1E. Модели с дополнительными переключателями обозначаются цифрой «6» вместо «1», пример - GMA326.1E.
Ещё можно заметить, что в модельном ряду GMA есть специфические продукты: с потенциометром обратной связи (1 кОм) - GMA132.1E и с настройкой точки старта и диапазона - GMA163.1E и GMA164.1E.
Реверсивные Siemens без возвратной пружины для воздушной заслонки
Электроприводов без возвратной пружины насчитывается аж 6 серий, более 30 моделей от 2Нм до 35Нм. Младшая линейка – GSD, 2Нм (0.3 м²), поворот вала за 30с. Корпус компактный, пластиковый, защита IP40/54.

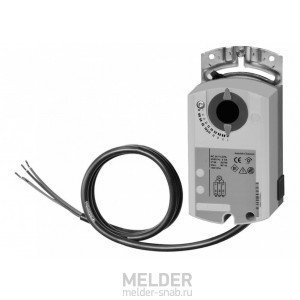

Следом идут Siemens GDB на 5 Нм (0.8 м²). Время поворота довольно большое – 150 секунд. Корпус из пластика IP54. Аналогичными характеристиками и габаритами обладает более мощная линейка GLB, которая отличается только усилием на 10Нм (1.5 м²).

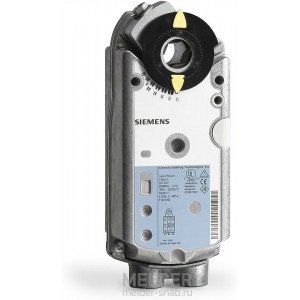

Приводы воздушной заслонки серии GEB могут быть на 15 или 20 Нм, соответственно рекомендуемая площадь регулируемого вентклапана 3м² или 4м². Материал корпуса – литой из алюминиевого сплава IP54. Открытие/ закрытие за 150 секунд.
Самые большие и мощные это серии GBB (25Нм – 4м²) и GIB (35Нм - 6м²), габаритные размеры и другие характеристики: время поворота (150 сек), потребляемая мощность, вес и прочее, полностью идентичны.
Общее во всех электроприводах Сименс без пружинного возврата: питание от сети 24 или 230 Вольт, управление: 2/3-хпозиционное или плавное 0...10 V. Есть модели с вспомогательными переключателями, с потенциометром обратной связи и с настройкой точки старта и диапазона.
Обозначение стандартное для Сименс: трёхточечное управление - GDB131.1E (24V) и GDB331.1E (230V), плавное регулирование - GDB161.1E, с дополнительными переключателями - GDB336.1E.
Купить электроприводы Siemens
Каталог компании MELDER включает полный перечень приводов Сименс от 2 Нм и до 35 Нм. У нас можно купить любую модель по низкой цене, менеджеры помогут сделать правильный выбор, подобрать аналог Belimo или от других фирм. Доставляем оборудование вентиляции по России.
