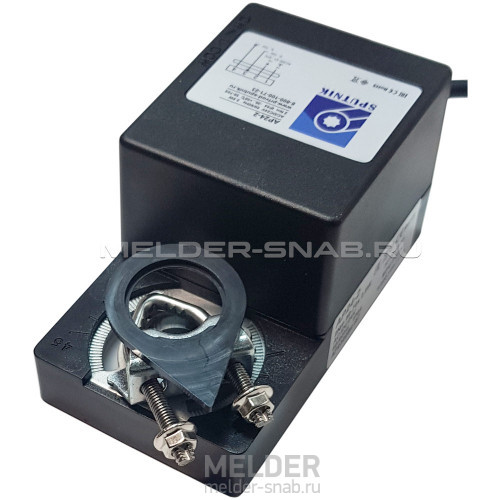

Реверсивный привод Sputnik AP230-2 2 Нм / 230 В плавное управление 0-10В
Sputnik AP230-2 - электромеханический привод воздушного клапана с плавным пропорциональным управлением, предназначенный для автоматического регулирования положения воздушных заслонок в системах вентиляции и кондиционирования. Привод развивает крутящий момент 2 Нм и управляется аналоговым сигналом 0...10 В или 4...20 мА, что позволяет точно изменять положение заслонки в зависимости от управляющего сигнала.
Электропривод Sputnik AP230-2 работает от напряжения 230 В AC и подходит для применения в системах автоматизации инженерного оборудования зданий. Плавное перемещение выходного вала обеспечивает точное регулирование воздушного потока без необходимости использовать только крайние положения «открыто/закрыто» (как у AR230-2-S).
В регулирующем приводе Спутник AP230-2 сигнал 0...10 В может использоваться для стандартного аналогового управления, а интерфейс 4...20 мА удобен для промышленных систем автоматизации и передачи сигнала на значительные расстояния.
Купить электропривод AP230-2 или другие вентиляционные приводы Sputnik в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, BVM и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:AP230-2
- 90
4 889 руб
Есть в наличии
Применение Sputnik AP230-2
Электроприводы Спутник серии AP без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов прямоугольного и круглого сечения систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы AP230-2
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление плавное (0)2…10 В, т.е. отрегулировать просвет воздуховода можно на 10%, 20% и т.д..
Аналоги электропривода Sputnik AP230-2
- Основные характеристики AP230-2:
- усилие 2Нм;
- напряжение 230В;
- время поворота двигателя - 15-25 сек;
- размер оси Ø6...16 мм, □ 5...12 мм;
Аналоги привода заслонки вентиляции Спутник от других компаний с такими же или близкими параметрами: AIRS CM230-SR, Dastech DA-02N220-SR, BVM TM230-SR-2, Hoocon DA2MU230-A. Все перечисленные модели могут быть заменены на Sputnik AP230-2.
Если же Вам необходима продукция именно от AIRS, Dastech, BVM, Hoocon, Belimo, Nanotek, Lufberg, Siemens, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения привода Sputnik AP230-2 2Нм плавное управление 0...10В / 4...20-mA
Возможна настройка в соответствии с запросом заказчика
При 0 (2)–10 В входное сопротивление Ri ≥ 200 кОм
При 0 (4)–20 мА входное сопротивление Ri 500 Ом
Габаритные размеры электропривода Sputnik AP230-2 2Нм плавное управление
Скачать паспорт на Sputnik AP230-2| Наличие возвратной пружины | Реверсивный |
| Длина вала | > 50 мм |
| Крутящий момент | 2 Нм |
| Назначение | Воздушный |
| Напряжение | 230 В |
| Номинальный диапазон напряжения | 85...265 В~ |
| Размер заслонки | 0.3 м² |
| Управление | 0...10 В - плавное |
