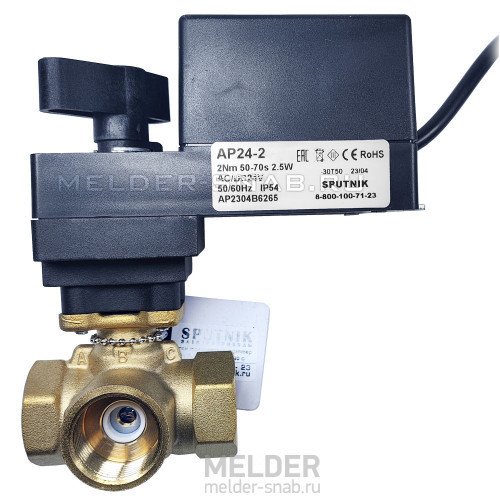

Трёхходовой шаровой кран с электроприводом Sputnik AP24-2 K3 DN20 Kvs6.3

Трёхходовой шаровой кран с электроприводом Sputnik AP24-2 K3 DN20 Kvs6.3

AP24-2 K3 DN20 Kvs6.3 - шаровой трёхходовой кран с электроприводом Sputnik AP24-2, пропускная способность 6.3 м ³/ч. Кран с электроприводом применяется для смешения, разделения или переключения в автоматическом режиме потоков жидкости в системах отопления, ГВС, узлах вентиляции и кондиционирования.

Корпус шарового крана выполнен из латуни, шар из нержавеющей стали. Уплотнение штока из резины EPDM, а уплотнение шара из фторопласта PTFE. Трёхходовой клапан имеет внутреннюю резьбу и рассчитан на соединение с трубами диаметром Ду20 (3/4") с внешней резьбой. Утечка в закрытом состоянии: 0%.

Трёхходовой кран поставляется с реверсивным сервоприводом Спутник AP24-2 с усилием 2 Нм. Корпус электропривода из пластика с защитой IP54. Управление аналоговое (0...10В), что позволяет довольно точно регулировать величину поворотного угла штока. Подключение к сети питания с напряжением 24В.

Купить кран AP24-2 K3 DN20 Kvs6.3 или другие трёхходовые шаровые краны с электроприводом Sputnik диаметром от DN15 до DN50 в компании ООО «МЕЛДЕР». Мы можем предложить систему автоматики для 2х и 3х ходовых клапанов различного диаметра от Спутник, Dastech, Lufberg, Nanotek и других компаний. При необходимости, подберём по характеристикам аналог для вашего оборудования.

  • Модель:
    AP24-2 K3 DN20 Kvs6.3
  • Артикул:
    Спутник AP24-2 K3 DN20 Kvs6.3
8 807 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение Sputnik AP24-2 K3 DN20 Kvs6.3

Шаровой кран с электроприводом предназначен для смешивания потоков теплоносителя в отопительном контуре и воды в системе ГВС (от -5° до 120° С), разделяет потоки жидкости и разводит их по разным контурам, трёхходовые краны незаменимы в системах отопления «теплый пол», обязательны как элемент безопасности газопроводов и фонтанных систем. Благодаря установленному на штоке электроприводу Sputnik, можно настроить управление с помощью термостата, контроллера и ручных переключателей.

Принцип работы Sputnik AP24-2 K3 DN20 Kvs6.3

Регулирующий электропривод состоит из реверсивного синхронного двигателя и механического редуктора, поворачивает шар клапана на 0..50..90 градусов при подаче дополнительно постоянного напряжения на 0..5..10В. При достижения крайнего положения (отрыто или закрыто), привод автоматически выключается. Подключение сервопривода Спутник к контроллеру позволит в автоматическом режиме поддерживать заданную температуру (например тёплого пола). Ручное управление производится рукояткой на валу клапана после вывода из зацепления редуктора при помощи рычага на корпусе регулирующего привода. Направление вращения сервопривода выбирается переключателем «CW-CCW».

Аналоги электропривода Sputnik AP24-2

На 3-хходовом шаровом кране Ду20 установлен электропривод Спутник AP24-2, который также применяется для управления воздушными клапанами. В случае поломки регулирующего привода, его можно заменить на такой же или аналог от других фирм.

    Основные характеристики электропривода AP24-2:
  • Крутящий момент - 2Нм;
  • Напряжение - 24В;
  • Время поворота двигателя - 50-70 сек;
  • Управление - модулирующее (аналоговое), 0-10 В;
  • Защита от перегрузок - есть.
    Основные характеристики водяного шарового крана DN20:
  • Класс давления - PN20;
  • Максимальное давление в корпусе - 25 бар;
  • Перепад давления - 2.5 бар;
  • Резьба (ВР): ГОСТ 6357-81 или BSPP;
  • Материал уплотнения: седло PTFE, шток EPDM.

Аналоги электропривода для шарового крана от других компаний с такими же или близкими параметрами: Dastech DA-02N24-SR, Lufberg DA02N24P, Gruner 225C-024Т-05 и 227C-024-05. Все перечисленные модели имеют плавное управление (0...10В) и при использовании специальных адаптеров могут быть установлены на 3-х ходовом кране для его регулирования.

Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге сервоприводов для клапанов вентиляции и отопления можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Габаритные размеры 3-хходового шарового крана с электроприводом Sputnik AP24-2 K3 Ду20 Kvs6.3

Габаритные размеры 3-хходового шарового крана с электроприводом Sputnik AP24-2 K3 Ду20 Kvs6.3

Схема правильной установки трёхходового крана Sputnik AP24-2 K3 DN20 Kvs6.3

    Порядок монтажа:
  • 1. Определяют место монтажа шарового крана так, чтобы к нему был обеспечен свободный доступ.
  • 2. Прикручивают кран на место, предварительно обмотав резьбу ФУМ лентой для обеспечения лучшей герметизации. Если во время прикручивания кран вращается легко, то ФУМ ленту дополнительно подматывают до того момента, пока для закручивания не потребуется приложить некоторые усилия. ФУМ лента при этом должна немного выдавливаться в месте стыка трубы и крана.
  • 3. Пускают воду и проверяют, чтобы нигде не было протечки или капель воды.
  • 4. Установка электропривода осуществляется на переходник, закрепленный на клапане.
  • 5. Произведите подключение силовой части, обратившись к схеме подключения электропривода.

Схема подключения Sputnik AP24-2 K3 DN20 Kvs6.3

Схема подключения Sputnik AP24-2 K3 DN20 Kvs6.3 2Нм

Подключение шарового крана с электроприводом без возвратной пружины, аналоговое (пропорциональное) 0…10V управление, напряжение 24В AC/DC.

Схема подключения Sputnik AP24-2 K3 DN20 Kvs6.3

Наличие возвратной пружины Реверсивный
Крутящий момент 2 н\м
Назначение Системы отопления и водоснабжения
Напряжение 24 В
Управление 0...10 В - плавное
