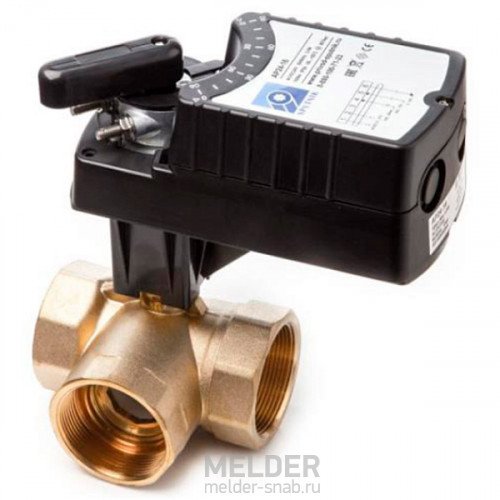

Трёхходовой шаровой кран с электроприводом Sputnik AP24-8 K3 DN40 Kvs40
AP24-8 K3 DN40 Kvs40 - шаровой трёхходовой кран с электроприводом Sputnik AP24-8, пропускная способность 40 м ³/ч. Кран с электроприводом применяется для смешения, разделения или переключения в автоматическом режиме потоков жидкости в системах отопления, ГВС, узлах вентиляции и кондиционирования.
Корпус шарового крана выполнен из латуни, шар из нержавеющей стали. Уплотнение штока из резины EPDM, а уплотнение шара из фторопласта PTFE. Трёхходовой клапан имеет внутреннюю резьбу и рассчитан на соединение с трубами диаметром Ду40 (1 1/2") с внешней резьбой. Утечка в закрытом состоянии: 0%.
Трёхходовой кран поставляется с реверсивным сервоприводом Спутник AP24-8 с усилием 8 Нм. Корпус электропривода из пластика с защитой IP54. Управление аналоговое (0...10В), что позволяет довольно точно регулировать величину поворотного угла штока. Подключение к сети питания с напряжением 24В.
Купить кран AP24-8 K3 DN40 Kvs40 или другие трёхходовые шаровые краны с электроприводом Sputnik диаметром от DN15 до DN50 в компании ООО «МЕЛДЕР». Мы можем предложить систему автоматики для 2х и 3х ходовых клапанов различного диаметра от Спутник, Dastech, Lufberg, Nanotek и других компаний. При необходимости, подберём по характеристикам аналог для вашего оборудования.
- Модель:AP24-8 K3 DN40 Kvs40
- Артикул:Спутник AP24-8 K3 DN40 Kvs40
- 99
16 451 руб
Есть в наличии
Применение Sputnik AP24-8 K3 DN40 Kvs40
Шаровой кран с электроприводом предназначен для смешивания потоков теплоносителя в отопительном контуре и воды в системе ГВС (от -5° до 120° С), разделяет потоки жидкости и разводит их по разным контурам, трёхходовые краны незаменимы в системах отопления «теплый пол», обязательны как элемент безопасности газопроводов и фонтанных систем. Благодаря установленному на штоке электроприводу Sputnik, можно настроить управление с помощью термостата, контроллера и ручных переключателей.
Принцип работы Sputnik AP24-8 K3 DN40 Kvs40
Регулирующий электропривод состоит из реверсивного синхронного двигателя и механического редуктора, поворачивает шар клапана на 0..50..90 градусов при подаче дополнительно постоянного напряжения на 0..5..10В. При достижения крайнего положения (отрыто или закрыто), привод автоматически выключается. Подключение сервопривода Спутник к контроллеру позволит в автоматическом режиме поддерживать заданную температуру (например тёплого пола). Ручное управление производится рукояткой на валу клапана после вывода из зацепления редуктора при помощи рычага на корпусе регулирующего привода. Направление вращения сервопривода выбирается переключателем «CW-CCW».
Аналоги электропривода Sputnik AP24-8
На 3-хходовом шаровом кране Ду40 установлен электропривод Спутник AP24-8, который также применяется для управления воздушными клапанами. В случае поломки регулирующего привода, его можно заменить на такой же или аналог от других фирм.
|
|
Аналоги электропривода для шарового крана от других компаний с такими же или близкими параметрами: Dastech DA-08N24-SR, Lufberg DA08N24PI, Gruner 227C-024-10. Все перечисленные модели имеют плавное управление (0...10В) и при использовании специальных адаптеров могут быть установлены на 3-х ходовом кране для его регулирования.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге сервоприводов для клапанов вентиляции и отопления можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Габаритные размеры 3-хходового шарового крана с электроприводом Sputnik AP24-8 K3 Ду40 Kvs40
Схема правильной установки трёхходового крана Sputnik AP24-8 K3 DN40 Kvs40
- Порядок монтажа:
- 1. Определяют место монтажа шарового крана так, чтобы к нему был обеспечен свободный доступ.
- 2. Прикручивают кран на место, предварительно обмотав резьбу ФУМ лентой для обеспечения лучшей герметизации. Если во время прикручивания кран вращается легко, то ФУМ ленту дополнительно подматывают до того момента, пока для закручивания не потребуется приложить некоторые усилия. ФУМ лента при этом должна немного выдавливаться в месте стыка трубы и крана.
- 3. Пускают воду и проверяют, чтобы нигде не было протечки или капель воды.
- 4. Установка электропривода осуществляется на переходник, закрепленный на клапане.
- 5. Произведите подключение силовой части, обратившись к схеме подключения электропривода.
Схема подключения Sputnik AP24-8 K3 DN40 Kvs40 8Нм
Подключение шарового крана с электроприводом без возвратной пружины, аналоговое (пропорциональное) 0…10V управление, напряжение 24В AC/DC.
Скачать паспорт на электропривод Sputnik AP24-8 K3 DN40 Kvs40| Наличие возвратной пружины | Реверсивный |
| Крутящий момент | 8 н\м |
| Назначение | Системы отопления и водоснабжения |
| Напряжение | 24 В |
| Управление | 0...10 В - плавное |
