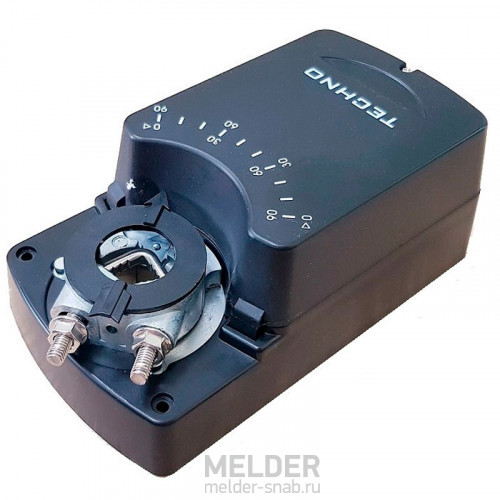

Реверсивный привод TECHNO 08AF/230V 8 Нм / 230 В 0-10V плавное управление заслонкой

Реверсивный привод TECHNO 08AF/230V 8 Нм / 230 В 0-10V плавное управление заслонкой

TECHNO 08AF/230V - электромеханический привод воздушного клапана, применяемый для плавного управления вентиляционной заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и имеет регулируемое крепление для квадратного или круглого вала.

Электропривод TECHNO 08AF/230V без возвратной пружины имеет крутящий момент 8 Нм, этого усилия достаточно для плавного управления (0-10V) воздушным клапаном с заслонкой до 1.5 м². Эл.привод 08AF/230V подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.

Эл.привод воздушного клапана TECHNO 08AF/230V без возвратной пружины имеет встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).

Купить электропривод 08AF/230V или другие вентиляционные приводы TECHNO в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных и противопожарных клапанов: Нанотек, Lufberg, Спутник, Hoocon, BVM, UCP, AIRS, Dastech и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    08AF/230V
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение TECHNO 08AF/230V

Реверсивные воздушные приводы TECHNO без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов круглого и прямоугольного сечения, используемых в системах приточно-вытяжной общеобменной вентиляции и в кондиционировании. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто/закрыто или на нужный угол.

Принцип работы 08AF/230V

Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление плавное (0)2…10 В, т.е. отрегулировать просвет воздуховода можно на 10%, 20% и т.д..

Аналоги электропривода TECHNO 08AF/230V

    Основные характеристики 08AF 230V:
  • усилие 8Нм;
  • напряжение 230В;
  • время поворота двигателя - 30 сек;
  • размер оси Ø10—20 мм, □ 10х10..16х16 мм;

Аналоги привода заслонки вентиляции Techno от других компаний с такими же или близкими параметрами: Dastech DA-08N220A-SR, Belimo NM230A-SR, Hoocon DA8MU230-AS, Lufberg DA08N220PS, BVM NM230-SR-8, BVM NM230-SR-10, Gruner 227C-230-10-S2. Все перечисленные модели могут быть заменены на TECHNO 08AF/230V.

Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, BVM, UCP, Dacond, AIRS, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Наличие возвратной пружины Реверсивный
Вес 1.3 кг
Вспомогательный переключатель Есть
Индикация положения механический указатель
Класс защиты Ⅱ (полностью изолированный)
Крутящий момент 8 Нм
Назначение Воздушный
Направление вращения Переключатель на корпусе
Напряжение 230 В
Номинальный диапазон напряжения АС/DC 230 В ± 10%
Относительная влажность 95%, без конденсации (EN60730-1)
Похожие модели 08AF/24V, 08DF/230V
Размер заслонки max 1.5 м²
Ручное управление Есть
Сечение проводов 0,5 мм²
Температура окружающей среды -20 … + 50 ℃
Температура хранения -40 … + 70 ℃ / IEC 721-3-2
Тепловой датчик SAF72 Нет
Угол поворота 95° (максимум)
Управление 0...10 В - плавное
Уровень защиты IP54
Уровень звуковой мощности 45 дБ
