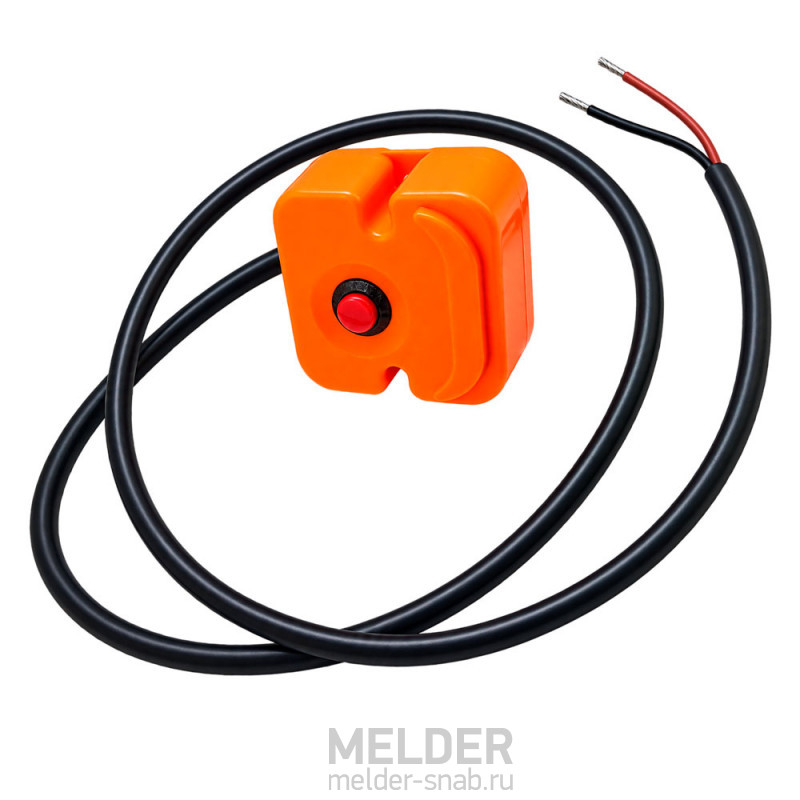

Терморазмыкающее устройство - ТРУ для привода огнезадерживающего НО клапана
Терморазмыкающее устройство (ТРУ) — температурный датчик для электрического привода противопожарного клапана, предназначенный для дополнительной защиты системы при повышении температуры внутри клапана ОЗК. Устройство применяется совместно с электроприводом противопожарного клапана с возвратной пружиной и обеспечивает дополнительное срабатывание независимо от внешней системы пожарной автоматики.
ТРУ используется преимущественно с нормально открытыми (НО) противопожарными клапанами. При достижении температуры во внутренней полости клапана 72 °C термочувствительный контакт размыкает электрическую цепь питания регулирующего электропривода. После отключения питания возвратная пружина привода переводит заслонку клапана в рабочее, то есть защитное положение — огнезадерживающий клапан закрывается.
ТРУ для противопожарного клапана применяется в системах вентиляции, противодымной и противопожарной защиты зданий, где используются нормально открытые клапаны с электроприводами, оснащёнными возвратной пружиной. Устройство может использоваться совместно с электроприводами на 24В и 220В различных производителей при условии совместимости по конструкции и электрической схеме.
Купить термодатчик для установки на огнезадерживающий клапан в компании "Мелдер". Наша компания осуществляет поставки оборудования для вентиляции, в частности противопожарные и дымовые клапаны, а так же автоматику для их управления - электроприводы и датчики. Доставка продукции по России, самовывоз - Московский склад.
- 1
Цену уточняйте
Есть в наличии
Для чего нужен датчик температуры ТРУ
Основная задача ТРУ — дублировать действие противопожарной автоматики.
В штатном режиме противопожарный электропривод получает питание и удерживает клапан в открытом положении. При поступлении команды от системы пожарной автоматики питание привода отключается, и возвратная пружина закрывает клапан НО.
Терморазмыкающее устройство обеспечивает дополнительный сценарий срабатывания. Если внешняя система пожарной сигнализации по какой-либо причине не сформировала команду на отключение привода, но температура внутри клапана ОЗК достигла установленного порога, ТРУ самостоятельно размыкает цепь питания.
Таким образом, последовательность работы выглядит следующим образом:
повышение температуры → срабатывание ТРУ → размыкание цепи питания → отключение электропривода → возвратная пружина срабатывает → клапан закрывается.
Именно поэтому ТРУ часто называют термодатчиком для противопожарного клапана, термодатчиком для электропривода или тепловым замком привода.
Принцип работы ТРУ
ТРУ устанавливается в электрическую цепь питания электропривода с возвратной пружиной. При нормальной температуре термочувствительный контакт находится в замкнутом состоянии и не препятствует работе привода.
При повышении температуры воздуха внутри клапана до 72 °C происходит срабатывание термочувствительного элемента. Контакт ТРУ размыкает цепь питания электропривода.
После обесточивания электропривода энергия, накопленная в возвратной пружине, используется для перевода заслонки в защитное положение. Для нормально открытого противопожарного клапана это означает закрытие клапана.
Ручная проверка. Конструкция ТРУ предусматривает кнопку ручной проверки. С её помощью можно проверить работоспособность устройства и реакцию электропривода без нагрева клапана. Это упрощает проведение периодического контроля системы.

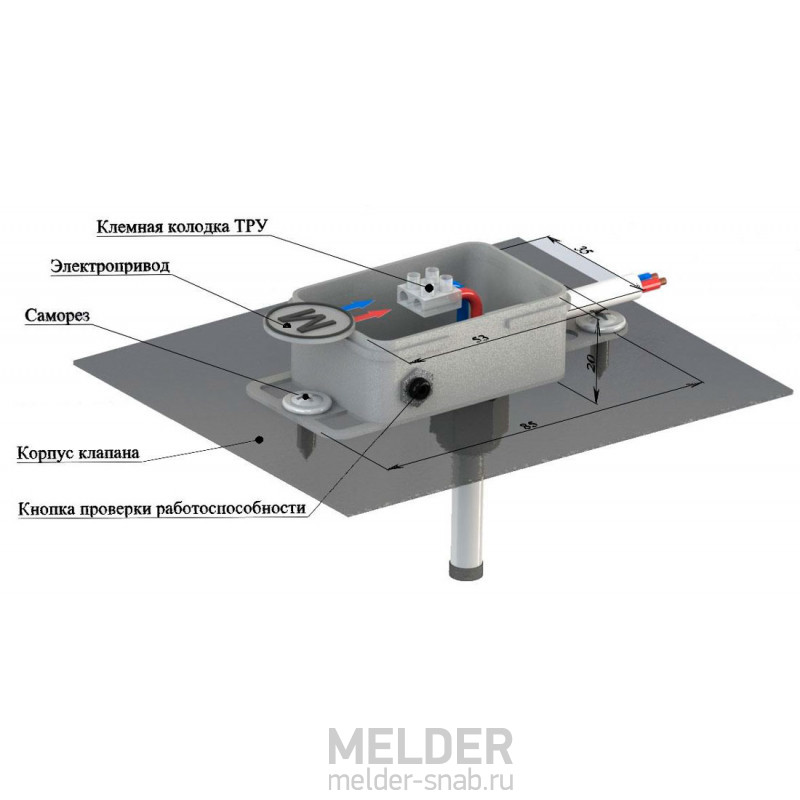

Схема подключения Терморазмыкающего устройства (ТРУ) к электроприводу
| Назначение | ТРУ на противопожарные клапаны для срабатывания электропривода |
| Рабочая температура | срабатывание при 72 °C |
