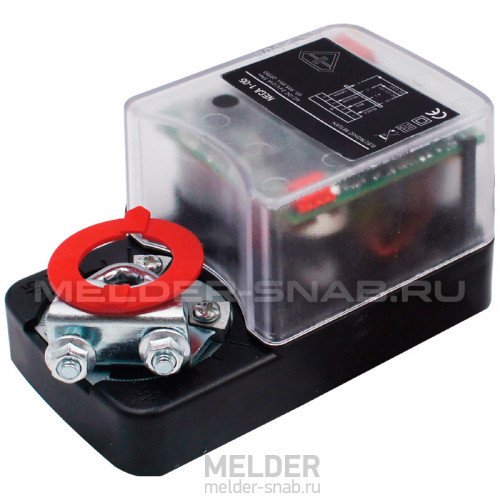

Реверсивный привод UCP LEC-24-05 5 Нм с электронным возвратом и управлением (0-10В)
UCP LEC-24-05 - электромеханический привод воздушного клапана с функцией электронного возврата, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод UCP LEC-24-05 не имеет возвратной пружины, возврат заслонки в заданное положение производит двигатель через 4 секунды после отключения электричества за счёт встроенного источника питания. Сервопривод имеет крутящий момент 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель LEC-24-05 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Привод заслонки вентиляции UCP LEC-24-05 применяется для фанкойлов и систем HVAC (ОВиК - отопление, вентиляция и кондиционирование) как элемент автоматики. Также возможно применение на таких вентиляционных клапанах как КВК, АВК, УВК и другие.
Купить электропривод LEC-24-05 с функцией электронного возврата или другие вентиляционные приводы UCP в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LEC-24-05
- Артикул:UCP LEC-24-05
- 100
Применение UCP LEC-24-05
Особенностью электроприводов UCP серии LEC является функция электронного возврата, которая заменяет собой возвратную пружину. Такие сервоприводы предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и расширения функций в фанкойлах. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет состояние воздушной заслонки или водяного клапана на открыто или закрыто.
Принцип работы LEC-24-05
Реверсивный электропривод с электронными аварийными функциями может заменить привод с возвратной пружиной, при этом сохраняя компактные размеры и малый вес сервопривода без пружинного возврата. Во время нормальной работы двигатель сервопривода приводит в действие заслонку. При отключении питания привод возвращается в исходное положение. Электронный возврат не реагирует на изменение напряжения в течение 4 секунд, чтобы предотвратить ложные закрытия заслонки при краткосрочном сбое электропитания. В случае длительного перерыва электропитания сервопривод переместит заслонку или клапан в заданное положение. UCP серии LEC имеют модулирующее (аналоговое) управление (0)2…10 В, т.е. регулируют просвет воздуховода на 10%, 20% и т.д..
Аналоги электропривода UCP LEC-24-05
- Основные характеристики LEC-24-05:
- усилие 5Нм;
- напряжение 24В;
- время поворота - 50-55 / 35 сек;
- размер оси Ø10—17 мм, □ 5 - 12 мм;
Аналоги приводов UCP с электронным возвратом на Российском рынке найти сложно, в качестве замены приведём электроприводы с плавным управлением и возвратной пружиной: Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo LF24-SR, Lufberg DA05S24P, Siemens GMA161.1E, Gruner 341C-024-05.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, BVM, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Смена направления вращения
Заводская настройка по умолчанию: CW.
Направление вращения можно изменить, переключаясь между CW/Переключатель КОО на корпусе привода.
Настройка вспомогательного переключателя
Точка переключения вспомогательного переключателя (а) в диапазоне 0˚….90˚
Ограничение угла поворота
Во время параллельной работы выходной сигнал (клемма 6, постоянный ток 0. . .10 В) главного привода должен быть подключен к клемме 5 следующего ведомого привода.
Схема подключения UCP LEC-24-05. Плавное управление 0-10В. Напряжение 24В.
Габаритные размеры электропривода UCP LEC-24-05
Наличие возвратной пружины | Электронный возврат |
Вес | 0.7 кг |
Вспомогательный переключатель | Нет |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 5 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC/DC 24 В +/- 10% |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 7.2 Вт (работа) / 1.2 Вт (удержание) |
Похожие модели | Электропривод SEC-24-10, LEC-24-05-S |
Размер заслонки | 1 м² |
Размеры (Д×Ш×В) | 115мм х 65мм х 59 мм |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -30 … + 60 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | 0...10 В - плавное |
Уровень защиты | IP54 |
Уровень звуковой мощности | < 40 дБ |
