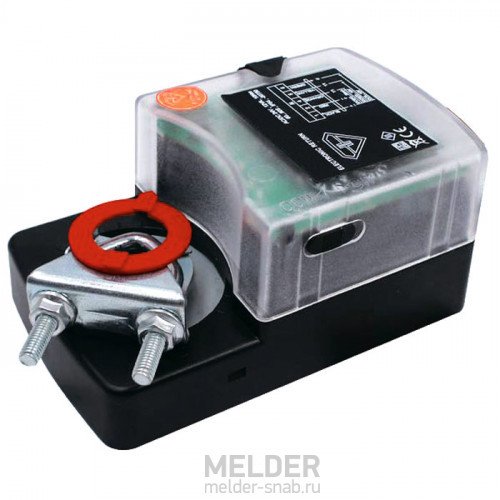

Реверсивный привод UCP REC-24-20 20 Нм с электронным возвратом и управлением (0-10В)

Применение UCP REC-24-20

Особенностью электроприводов UCP серии REC является функция электронного возврата, которая заменяет собой возвратную пружину. Такие сервоприводы предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и расширения функций в фанкойлах. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет состояние воздушной заслонки или водяного клапана на открыто или закрыто.

Принцип работы REC-24-20

Реверсивный электропривод с электронными аварийными функциями может заменить привод с возвратной пружиной, при этом сохраняя компактные размеры и малый вес сервопривода без пружинного возврата. Во время нормальной работы двигатель сервопривода приводит в действие заслонку. При отключении питания привод возвращается в исходное положение. Электронный возврат не реагирует на изменение напряжения в течение 4 секунд, чтобы предотвратить ложные закрытия заслонки при краткосрочном сбое электропитания. В случае длительного перерыва электропитания сервопривод переместит заслонку или клапан в заданное положение. UCP серии REC имеют модулирующее (аналоговое) управление (0)2…10 В, т.е. регулируют просвет воздуховода на 10%, 20% и т.д..

Аналоги электропривода UCP REC-24-20

Основные характеристики REC-24-20:
• усилие 20Нм;
• напряжение 24В;
• время поворота - 70-100 / 65 сек;
• размер оси Ø12—20 мм, □ 11 - 14 мм;

Аналоги приводов UCP с электронным возвратом на Российском рынке найти сложно, в качестве замены приведём электроприводы с плавным управлением и возвратной пружиной: Nanotek NF 24 BS, Belimo SF24A-SR, Lufberg DA15S24P, Siemens GCA161.1E, Gruner 361C-024-20.

Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, BVM, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
