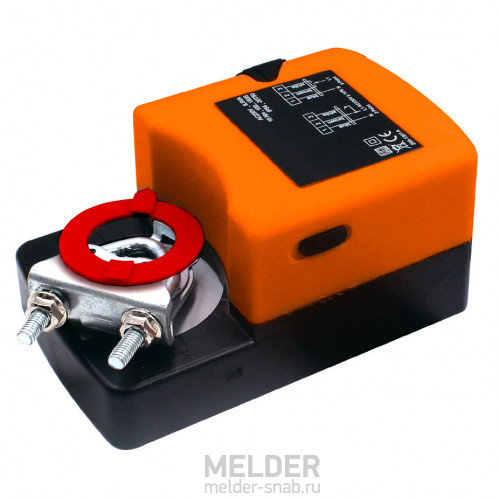

Реверсивный привод UCP SMC-24-10 10 Нм / 24 В без пружины (0-10В)
UCP SMC-24-10 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод UCP SMC-24-10 без возвратной пружины и имеет крутящий момент 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 2 м². Модель SMC-24-10 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Привод заслонки вентиляции UCP SMC-24-10 применяется в системах HVAC (вентиляция, кондиционирование и отопление) как элемент автоматики. Может быть установлен на такие вентиляционные клапаны как КВК, АВК, УВК и другие.
Купить электропривод SMC-24-10 или другие вентиляционные приводы UCP в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:SMC-24-10
- Артикул:UCP SMC-24-10
- 100
Применение UCP SMC-24-10
Электроприводы UCP серии SMC без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы SMC-24-10
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление плавное (0)2…10 В, т.е. отрегулировать просвет воздуховода можно на 10%, 20% и т.д..
Аналоги электропривода UCP SMC-24-10
- Основные характеристики SMC-24-10:
- усилие 10Нм;
- напряжение 24В;
- время поворота двигателя - 70-100 сек;
- размер оси Ø10—20 мм, □ 5 - 14 мм;
Аналоги привода заслонки вентиляцииa UCP от других компаний с такими же или близкими параметрами: Nanotek NM 24 BS, Belimo NM24A-SR, Sputnik AP24-8, Lufberg DA08N24PI, BVM NM24-SR-10, Siemens GLB161.1E, Gruner 227C-024-10. Все перечисленные модели могут быть заменены на UCP SMC-24-10.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, BVM, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Смена направления вращения
Заводская настройка по умолчанию: CW.
Направление вращения можно изменить, переключаясь между CW/Переключатель КОО на корпусе привода.
Настройка вспомогательного переключателя
Точка переключения вспомогательного переключателя (а) в диапазоне 0˚….90˚
Ограничение угла поворота
Во время параллельной работы выходной сигнал (клемма 6, постоянный ток 0. . .10 В) главного привода должен быть подключен к клемме 5 следующего ведомого привода.
Схема подключения UCP SMC-24-10. Плавное управление 0-10В. Напряжение 24В.
Габаритные размеры электропривода UCP SMC-24-10
Наличие возвратной пружины | Реверсивный |
Вес | 1 кг |
Вспомогательный переключатель | Нет |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 10 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC/DC 24 В +/- 10% |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 6 Вт (работа) / 2 Вт (удержание) |
Похожие модели | Электропривод SEC-24-05, SEC-24-05-S |
Размер заслонки | 2 м² |
Размеры (Д×Ш×В) | 136мм х 85мм х 62 мм |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -30 … + 60 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | 0...10 В - плавное |
Уровень защиты | IP54 |
Уровень звуковой мощности | < 40 дБ |
