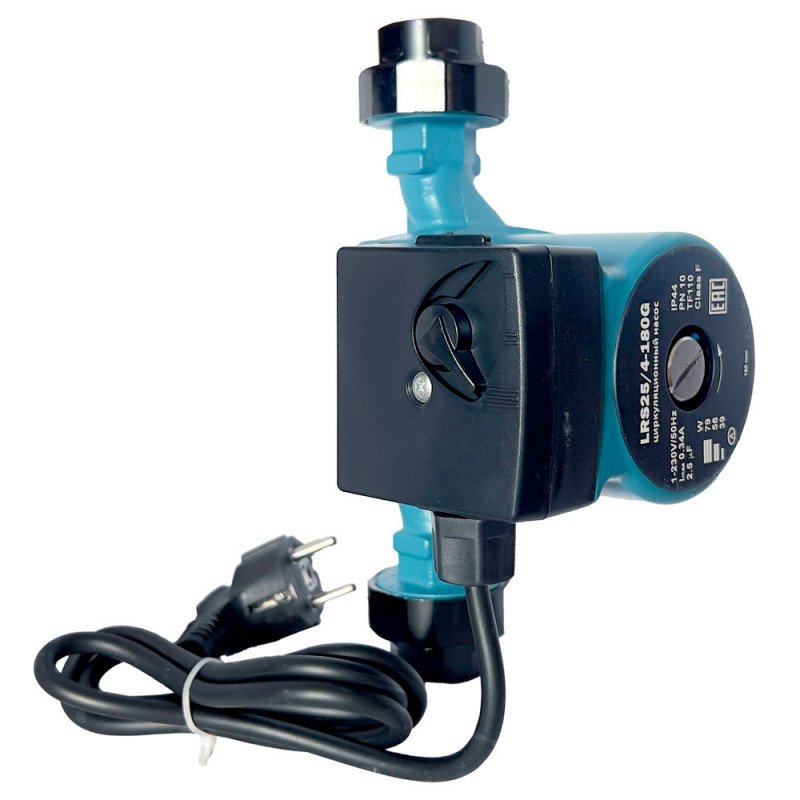

Циркуляционный водяной насос LRS25/4-180G 25/180 мм трёхскоростной, напор до 4.5 м
LRS25/4-180G — трёхскоростной циркуляционный водяной насос с напором до 4.5 метров для принудительной циркуляции теплоносителя в закрытых системах отопления. Он обеспечивает движение воды по трубопроводам, помогая поддерживать равномерный прогрев радиаторов и других отопительных приборов. Серия насосов LRS имеют стандартные присоединительные размеры (25/180) и работают от обычной сети 220В, поэтому активно используются в частных домах для принудительной циркуляции жидкости.
Насос оснащён асинхронным электродвигателем с мокрым ротором. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, благодаря чему насос работает с низким уровнем шума и не требует регулярного технического обслуживания. Три скорости позволяют подобрать режим работы с учётом потребностей системы отопления.
Чугунный корпус рассчитан на эксплуатацию в инженерных системах, а монтажная длина 180 мм и присоединительный размер 25 мм упрощают подбор оборудования для существующего трубопровода. Насос LRS25/4-180G подходит для установки в системах отопления частных домов, коттеджей и других объектов с соответствующими параметрами циркуляции.
Купить циркуляционный насос LRS25/4-180G с монтажными размерами 25/180 мм в компании МЕЛДЕР, у нас также можно подобрать водяные насосы с другими присоединительными диаметрами и характеристиками. Оборудование систем отопления поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.
- Модель:LRS25/4-180G
- 1
2 350 руб
Есть в наличии
Область применения водяных наосов LRS25/4-180G
Циркуляционный насос LRS25/4-180G применяется для организации принудительной циркуляции теплоносителя в закрытых системах:
- Отопление частных домов и коттеджей — циркуляция воды в радиаторных системах.
- Системы отопления зданий — поддержание движения теплоносителя по отопительным контурам.
- Циркуляционные контуры котлов — обеспечение движения теплоносителя через котёл и подключённые отопительные приборы при соответствии характеристик насоса требованиям системы.
- Системы кондиционирования — циркуляция жидкости в подходящих по параметрам контурах.
Циркуляционный насос предназначен для работы при стабильном или незначительно меняющемся расходе жидкости. Не допускается перекачивание загрязнённой воды с абразивными частицами, а также использование в системах питьевого водоснабжения и при контакте с пищевыми продуктами.
Основные характеристики BVM LRS25/4-180G
- Количество скоростей - 3
- Напор - 3 / 4 / 4.5 м
- Максимальная производительность - 3.4 м³/ч
- Потребляемая мощность - 39 / 56 / 79 Вт
- Напряжение питания - 230 В ±10%
- Присоединительный диаметр - 25 мм
- Монтажная длина - 180 мм
LRS25/4-180G — практичный выбор, если нужен насос циркуляционный для отопления с тремя скоростями, стандартной монтажной длиной 180 мм и присоединением 25 мм. При подборе оборудования необходимо учитывать требуемые расход и напор, гидравлическое сопротивление системы и условия эксплуатации.
Схема правильной установки циркуляционного насоса LRS25/4-180G
Установка насоса должна производиться только после выполнения всех предварительных работ по монтажу системы и промывки трубопроводов. Установите насос в месте, легкодоступном для обслуживания и замены. Запорная арматура должна быть установлена до и после насоса, чтобы облегчить обслуживание. В то же время необходимо выполнять установку так, чтобы вода в случае протечки не попадала на блок управления.
На насос не должны передаваться нагрузки от трубопровода и его вес. Допустимые положения установки насосов показаны на рисунке.
Стрелка на торце мотора указывает направление вращения, а на корпусе насоса — направление потока.
Если монтажное положение модуля необходимо изменить, корпус мотора следует повернуть следующим образом:
- Открутите четыре крепёжных болта корпуса.
- Поверните корпус двигателя вместе с клеммной коробкой.
- Закрутите крепёжные болты.
Техническое обслуживание
Во время эксплуатации насос не требует технического обслуживания. При пуске насоса перед каждым отопительным сезоном или после длительного простоя необходимо убедиться в свободном вращении ротора.
Если насос не запускается, переключите регулятор на максимальную частоту вращения. Если насос по-прежнему не запускается, устраните блокировку, принудительно прокручивая вал электродвигателя с помощью отвёртки через снятую заглушку для удаления воздуха.
Внимание! Это действие должно выполняться только на отключённом насосе, при закрытой запорной арматуре, изолирующей насос от системы!
Неисправности BVM LRS и методы их устранения
| Неисправность | Меры по устранению |
|---|---|
| Насос не запускается |
Проверьте электроснабжение на наличие неисправностей. Проверьте целостность предохранителей и положение защитных автоматов. Проверьте ротор на предмет блокировки. |
| Насос запускается, но не обеспечивает требуемого объёмного расхода |
Проверьте запорную арматуру на предмет открытия. Проверьте корпус насоса на предмет отсутствия воздуха. Проверьте правильность положения переключателя частоты вращения. |
| Шумы |
Проверьте давление системы: при низких значениях возможно образование шумов, вызванных кавитацией. Увеличьте давление системы до допустимого значения (давление в системе не ниже 1 бар). Проверьте корпус насоса на предмет отсутствия воздуха. |
Схема подключения электропитания к циркуляционному насосу LRS25/4-180G
Если комплектация насоса не предусматривает наличие подключенного электрического кабеля, необходимо выполнить работы по подключению, для этого:
- Используйте термостойкий трёхжильный кабель с поперечным сечением каждой жилы не менее 0,75 мм².
- Отрежьте кабель в соответствии с требуемой длиной.
- Снимите крышку клеммной коробки.
- Введите кабель через кабельный ввод.
-
Чтобы открыть кабельные клеммы, нажмите рукоятку внизу.
Подключите кабель следующим образом:
- Коричневый провод — к клемме L.
- Синий провод — к клемме N.
- Жёлто-зелёный провод — к клемме заземления.
- Отрегулируйте положение кабеля и зажмите его оболочку в держателе.
- Установите на место крышку клеммной коробки и закрутите винты.
Ввод в эксплуатацию
- Насос должен быть заземлён.
- Не включайте насос без воды.
- Откройте запорную арматуру на входе и выходе насоса и полностью заполните систему водой.
- Удалите воздух из верхней точки системы.
- Удаление воздуха из насоса осуществляется вручную: ослабьте заглушку, но не отвинчивайте её до конца.
- Опасность ожога! При рабочей температуре системы существует риск ожога теплоносителем, так как давление в системе превышает атмосферное.
- После того как из-под винта перестанет выходить воздух и начнёт поступать только вода, затяните заглушку до упора.
- Убедитесь, что давление в системе не ниже 1 бар.
- Включите насос.
- Если насос имеет несколько режимов работы, при помощи переключателя выберите необходимый режим.
- Опасность ожога! При контакте с мотором существует риск ожога, так как его температура во время работы может превышать 60 °C.
Скачать паспорт на Циркуляционный насос LRS25/4-180G| Давление | 10 бар |
| Вес | 2.18 кг |
| Длина | 180 мм |
| Количество скоростей | 3 |
| Материал | электродвигателя - алюминий, рабочего колеса - GF-PP, подшипников - керамика |
| Материал корпуса | Чугун |
| Мощность | 39 / 56 / 79 Вт |
| Напряжение | 230 В ±10% |
| Рабочая температура | от −10 до +110 °C |
| Расход воды, л | 1,3/2,3/3,4 м³/ч |
| Сила тока | 0.34 А |
| Степень защиты | IP44 |
| Температура окружающей среды | +40 °C |
| Тип | циркуляционный водяной насос |
| Тип соединения | резьбовое |
| DN Диаметр | 25 мм |
