Клапан противопожарный КЛОП-2 ВИНГС-М

Клапан огнезадерживающий КЛОП-2 разработан и производится Российской компанией ВИНГС-М с 2004 года и является усовершенствованной версией клапана КЛОП-1. Данное оборудование актуально и сейчас, всё время продолжались работы по его улучшению, так в 2009 уменьшилась масса изделия и улучшены характеристики по коэффициенту местного сопротивления, в 2010 году электропривод был вынесен за пределы закрытой заслонки, повысилась огнезащитная эффективность и аэродинамика. В течении 2010-х разработаны морозостойкие (с обогревом и без) и взрывозащищённые модели, а так же версии для влажных помещений и транспорта. Оборудование сертифицировано на соответствие требованиям ТР ЕАЭС 043/2017.

Конструктивные особенности КЛОП-2 ВИНГС-М

КЛОП-2 - это только канальные противопожарные клапаны с одной заслонкой, регулирующий привод (электромагнитный или электропривод Belimo) расположен снаружи корпуса и, благодаря конструкции, не нуждается в защитном кожухе. Стеновые модели огнезадерживающих ОЗК с внутренним расположением привода и без вылета заслонки есть в модификациях КЛОП-3 и КЛОП-4. В зависимости от типа воздуховода, ОЗК могут быть прямоугольного или круглого сечения.

Прямоугольные противопожарные клапаны КЛОП-2

Прямоугольные огнезадерживающие ОЗК изготавливаются из оцинкованной стали, по запросу - нержавеющей. Соединение с воздуховодами – фланцевое, фланцы с двух сторон, шина №20 или №30 (при высоте от 600 мм). Для обслуживания на корпусе предусмотрен смотровой люк, при высоте от 600 мм люков два. Длина корпуса КЛОП-2(60/90) – 150мм, для КЛОП-2(120) – 180мм. Габаритные размеры по высоте – от 100 мм до 1500 мм, по ширине – от 100 мм до 1000 мм. Большие размеры возможны за счёт кассетного исполнения.

Круглые противопожарные клапаны КЛОП-2

Круглые огнезадерживающие ОЗК производятся из оцинкованной стали, по запросу применяется нержавеющая сталь. Регулирующий привод расположен снаружи корпуса. Для D 100-140 электропривод расположен продольно длине корпуса, от 160мм – поперёк. На корпусе имеется смотровой люк для обслуживания. Габаритные размеры – D от 100 до 1000 мм. По способу соединения с каналами вентиляции есть два варианта: ниппельный и фланцевый.

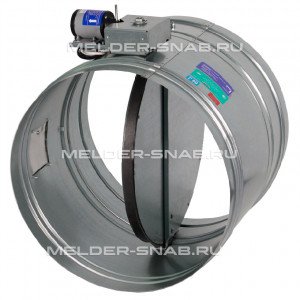

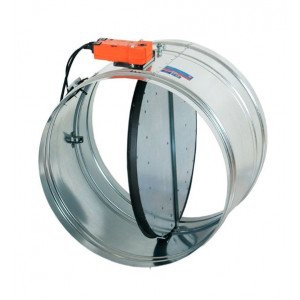

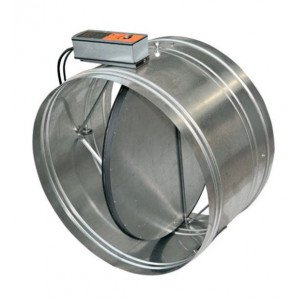

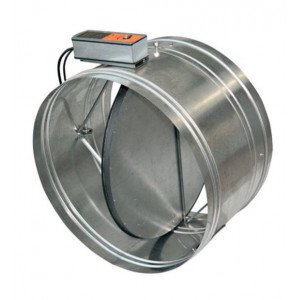

Круглый ниппельный клапан КЛОП-2 Нп рассчитан на ниппельное соединение с воздуховодами (безболтовое). Длина L = 450мм. Вылет заслонки начинается с диаметра от 315мм.

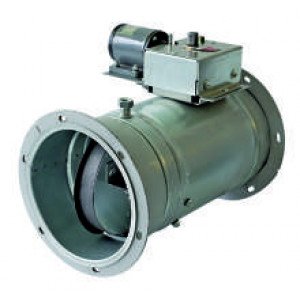

Круглый фланцевый клапан КЛОП-1 Фл предназначен для фланцевых воздуховодов, фланцы с двух сторон. Длина L = 400мм для диаметров 100, 125 и 140 мм с приводом Belimo, в остальных случаях L = 350мм. Вылет заслонки от D225.

Типы клапанов по применению – КЛОП-2 НО и КЛОП-2 НЗ

КЛОП-2 НО - противопожарный нормально-открытый клапан, применяемый в системах вентиляции и кондиционирования, воздушного отопления. Назначение – блокирование распространения пожара и дыма по вентиляционной системе в другие помещения. Стандартно заслонка открыта, но в аварийной ситуации закрывается, блокируя вентканал. Как дублирующий элемент автоматики, на корпусе монтируется терморазмыкающее устройство (ТРУ), которое срабатывает от заданной температуры (72°С, 93°С или 141°С).

КЛОП-2 НЗ - противопожарный нормально-закрытый клапан, применяемый в приточно-вытяжной противодымной вентиляции и системах дымоудаления с механическим побуждением. Огнезадерживающая версия имеет заслонку с термоизоляцией, обозначается как КЛОП-2(НЗ), клапан для дымоудаления имеет заслонку без теплоизоляционного материала, обозначается как КЛОП-2(Д). Стандартно заслонка закрыта и открывается для удаления дыма из помещения.

Предел огнестойкости огнезадерживающих КЛОП-1-60/90/120

Противопожарные клапаны выпускаются с нормируемым пределом огнестойкости, который указывает на способность ОЗК сохранять свои свойства в течении указанного времени. Клапаны КЛОП-2 выпускаются с огнестойкостью EI 60/90/120 и E 60/90/120.

Огнестойкость «EI» характеризует способность огнезадерживающих ОЗК сохранять свою плотность и теплоизолирующие способности. Огнестойкость «E» применяется для дымовых клапанов и характеризует время потери плотности. Цифра означает время в минутах, например, КЛОП-2(60)-НО – нормально-открытый огнезадерживающий ОЗК, имеющий предел огнестойкости EI60, т.е. при пожаре, гарантировано, в течении не менее чем 60 минут, будет сохранять свои характеристики.

Способы управления приводом - КЛОП-2-МВ/МВЕ/ЭМ

Электромеханические приводы, которые могут быть с возвратной пружиной и без пружинного возврата;
Электромагнитные приводы (ЭМ).

Оба регулирующих привода выполняют одну и туже функцию, открывают или закрывают заслонку. Но есть ряд принципиальных отличий.

Электроприводы обеспечивают полную автоматизацию ОЗК, регулируют положении заслонки в автоматическом или ручном режиме (диспетчер нажимает нужную кнопку). Но цена такого решения высока.

Электромагнитные приводы срабатывают от сигнала автоматики или диспетчера только один раз, далее, работнику необходимо вручную возвращать заслонку в нужное положение. Это самый недорогой вариант.

На КЛОП-2 ВИНГС-М устанавливается электропривод Belimo (Швейцария) или недорогой Soloon Controls (Китай). КЛОП-2 c электроприводом Belimo имеет обозначение МВ(24)/МВ(220) для привода с возвратной пружиной и МВЕ(24)/МВЕ(220) для привода без возвратной пружины. Электроприводы Soloon Controls обозначаются как MB/S(24) и MB/S(220) для привода с пружинным возвратом и MBE/S(24) и MBE/S(220) для привода без пружинного возврата.

Противопожарные электроприводы с возвратной пружиной применяются на нормально-открытых ОЗК, реверсивные приводы дымоудаления используют на нормально-закрытых ОЗК. Электромагнитные приводы (ЭМ 12/24/220) используются на обоих видах, но на нормально-открытых еще применяется тепловой замок.

Примечание: КЛОП-2(60)-НО/НЗ выпускается только с электрическим приводом Belimo или Soloon Controls.

На нормально-открытых клапанах монтируются электроприводы Belimo с возвратной пружиной серии BFL, BFN и BF, на старых моделях BLF. На нормально-закрытых установлены Belimo без возвратной пружины серии BEN, BEE и BE, на старых моделях BLE.

Противопожарные клапаны КЛОП-2 специального назначения

огнезадерживающие ОЗК

Взрывозащищённые КЛОП-2В - предназначены для помещений категорий А и Б по взрывопожароопасности, во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г согласно классификации ПУЭ. Электропривод Belimo защищён мощной металлической оболочкой;
Морское исполнение (ОМ2), применяют в районах с морским климатом и помещениях повышенной влажности, материал изготовления - нержавеющая сталь. Электропривод Belimo находится в оболочке с защитой IP 66;
Морозостойкие (МС) без обогрева способны сохранять работоспособность при температуре до - 30°С, в некоторых случаях до -35°С;
Морозостойкие (МС НК) с обогревом. Данное исполнение оснащается нагревательным кабелем, благодаря которому сохраняется работа оборудования вплоть до -60°С;
Транспортное исполнение имеет повышенную виброустойчивость, могут применяться в системах вентиляции железнодорожных составов;
Устойчивые к сейсмическому удару – выдерживают сейсмический удар с амплитудой полуволны импульса ускорений 20g;
Исполнение для помещений с повышенными требованиями к чистоте рабочей среды, могут применяться на предприятиях фармацевтической, микроэлектронной и другой промышленности.

Недорогие аналоги клапанов КЛОП-2 Belimo Вингс-М

Компания «МЕЛДЕР» может предложить не только оборудование ВИНГС-М, но и клапаны собственного производства - КПП прямоугольного сечения и ПРОК круглого сечения. Материал изготовления: оцинкованная сталь или нержавеющая сталь. Толщина металла 1 мм. Тип привода: электромеханический с возвратной пружиной, электромеханический реверсивный, электромагнитный.

Стандартно мы устанавливаем электроприводы Sputnik, Nanotek или Dastech. Есть возможность установить других производителей с более низкой ценой. Оборудование сертифицировано. Работаем со всеми регионами России.
