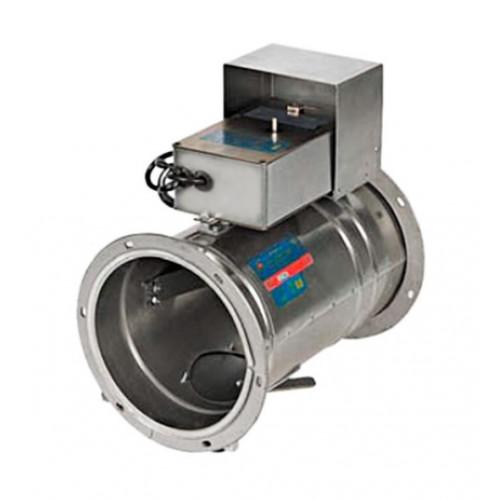

Круглый фланцевый клапан КЛОП-1 90 НЗ Фл электромагнитный привод

Круглый фланцевый клапан КЛОП-1 90 НЗ Фл электромагнитный привод

КЛОП-1 НЗ Фл ЭМ - нормально-закрытый клапан круглого сечения с огнестойкостью EI90 (огнезадерживающий) или E90 (дымовой), применяется в противодымной вентиляции или системах дымоудаления как элемент огнезащиты, используемый для удаления продуктов горения из помещения. Противопожарный клапан устанавливается в проём строительной конструкции и может быть присоединён к круглым вентиляционным каналам или же вести в шахту, другое помещение. Предел огнестойкости КЛОП-1 Фл - 90 минут, такая огнестойкость обеспечивается при всех возможных вариантах теплового воздействия.

Круглый фланцевой клапан КЛОП-1(90)-НЗ-Фл-ЭМ является первой версией противопожарных клапанов ВИНГС-М, производится с 1999 года. С 2004 компания начала выпускать КЛОП-2(90)-НЗ-Фл-ЭМ, улучшив ряд характеристик: снижена потеря давления, новая конструкция позволила избавиться от защитного кожуха для электромагнтного привода ЭМ, упростился монтаж. Огнезадерживающий ОЗК производится компанией ВИНГС-М на заводе в России, версия огнестойкостью 90 минут поставляется с электромагнитным приводом ЭМ, напряжение 12В, 24В или 220В. Так же есть вариант с электромеханическим приводом вентиляции: Belimo или Soloon - КЛОП-1(90)-НЗ-Фл-MB.

Заслонка круглого противопожарного клапана КЛОП-1(90)-НЗ-ЭМ в исходном состоянии закрыта. При пожаре или после пожара, должна сработать автоматика и подать сигнал на электромагнитный (пружинный) привод для открытия заслонки - вентиляционный проём открывается, через него вытяжные вентиляторы вытягивают дым наружу.

Купить круглый фланцевый клапан КЛОП-1(90)-НЗ-ЭМ(12/24/220)-Н/К (клеммная коробка: Н - нет, К - есть) в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М прямоугольного и круглого сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП с электромагнитным приводом. Цена на КЛОП-1(90) зависит от диаметра, по запросу отправим коммерческое предложение на КЛОП-1 и недорогой аналог КПП-90. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.

  • Модель:
    КЛОП-1 90 НЗ Фл привод ЭМ
  • Артикул:
    Круглый фланцевый клапан КЛОП-1(90)-НЗ-Фл-ЭМ(24/220)
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Конструкция клапана КЛОП-1(90)-НЗ-Фл

Фланцевый КЛОП-1(90) - канальный противопожарный клапан круглого сечения стандартно изготавливаемый из углеродистой холоднокатаной стали с покраской, по запросу возможно изготовление из нержавеющей стали. Заслонка заполнена теплоизоляционным материалом. Регулирующий привод установлен снаружи и защищён металлическим кожухом. В корпусе предусмотрен смотровой люк для обслуживания. Соединение с круглыми воздуховодами - фланцевое. Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Оборудование сертифицировано.

Варианты изготовления КЛОП-1 ВИНГС-М

Помимо общепромышленного исполнения, клапаны КЛОП-1 могут быть следующих видов:

  • Взрывозащищённые КЛОП-1В;
  • Для районов с морским климатом и влажных помещений (М);
  • «Транспортного» исполнения (устанавливаются на объектах транспорта);
  • Для помещений с повышенными требованиями к чистоте рабочей среды
  • Антивандальные - электропривод защищается от несанкционированного демонтажа.

Круглые клапаны КЛОП-1(90)-НЗ-Фл имеют вылет заслонки начиная с диаметра 200 мм. Минимальный диаметр фланцевого клапана - 160 мм, для воздуховода D100 и D125 применяется пластинчатый переход. Для воздуховода D140 используется пластинчатый переход, установленный на ОЗК диаметром 200 мм.

Управление круглым клапаном КЛОП-1(90)-Фл ЭМ 12/24/220

Для управления заслонкой круглого огнезадерживающего КЛОП-1(90)-ЭМ устанавливается привод с электромагнитной защелкой, который срабатывает автоматически от сигнала пожарной автоматики, дистанционно с пульта управления или нажатия кнопки на самом приводе. Возврат в исходное положение необходимо производить вручную. Полная автоматизация процесса регулирования заслонкой обеспечивается только с помощью электропривода, это версия КЛОП-1(90)-НЗ-Фл-МВЕ (Belimo). При заказе, электромагнитный привод имеет условное обозначение ЭМ(12), ЭМ(24) или ЭМ(220), где цифра указывает на напряжение питания.

В компании "МЕЛДЕР" можно приобрести круглые противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.

Исполнение НЗ (Нормально-Закрытый)
Марка КЛОП-1
Предел огнестойкости ЕI90
Соединение Фланцевое
