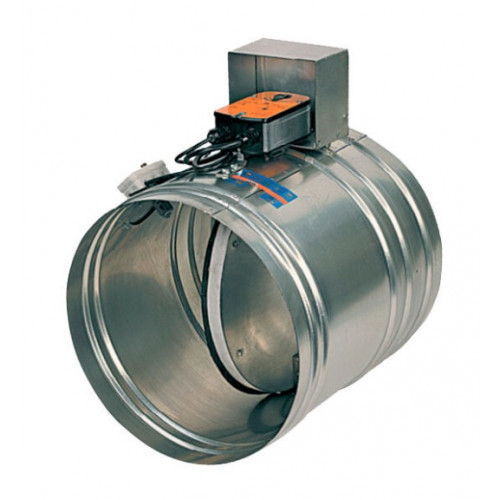

Круглый ниппельный клапан КЛОП-1(60)-НЗ-Нп привод Belimo MBE 24/220

Круглый ниппельный клапан КЛОП-1(60)-НЗ-Нп привод Belimo MBE 24/220

КЛОП-1 НЗ Нп - нормально-закрытый клапан круглого сечения с огнестойкостью EI60 (огнезадерживающий) или E60 (дымовой), применяется в противодымной вентиляции или системах дымоудаления как элемент огнезащиты, используемый для удаления продуктов горения из помещения. Противопожарный клапан устанавливается в проём строительной конструкции и может быть присоединён к круглым вентиляционным каналам или же вести в шахту, другое помещение. Предел огнестойкости КЛОП-1 Нп - 60 минут, такая огнестойкость обеспечивается при всех возможных вариантах теплового воздействия.

Круглый ниппельный клапан КЛОП-1(60)-НЗ-Нп является первой версией огнезадерживающих клапанов ВИНГС-М, производится с 1999 года. С 2004 компания начала выпускать КЛОП-2(60)-НЗ-Нп, улучшив ряд характеристик: снижена потеря давления, новая конструкция позволила избавиться от защитного кожуха для электропривода (МВЕ 24/220), упростился монтаж. Огнезадерживающий ОЗК производится компанией ВИНГС-М на заводе в России, версия огнестойкостью 60 минут поставляется с реверсивным приводом MBE24/MBE220 от Belimo (Швейцария) или недорогой аналог от Soloon Controls (Китай).

Заслонка ниппельного противопожарного клапана КЛОП-1(60)-НЗ-МВЕ в исходном состоянии закрыта. При пожаре или после пожара, должна сработать автоматика и подать сигнал на регулирующий реверсивный привод (mbe24, mbe220) для открытия заслонки - вентиляционный проём открывается, через него вытяжные вентиляторы вытягивают дым наружу.

Купить круглый клапан КЛОП-1(60)-НЗ-Нп-МВЕ(24/220)-Н/К с клеммной коробкой и без, диаметром от 100 мм в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М прямоугольного и круглого сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП с электроприводом Dastech, Nanotek, Sputnik и других компаний. Цена на КЛОП-1 зависит от диаметра и регулирующего привода - Belimo или Soloon (дешевле). По запросу отправим коммерческое предложение на КЛОП-1(60) и недорогой аналог КПП-60 с ценой на требуемый размер. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.

  • Модель:
    КЛОП-1 60 НЗ Нп привод MBЕ 24/220
  • Артикул:
    Круглый ниппельный клапан КЛОП-1(60)-НЗ-Нп-MBЕ(24/220)
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Конструкция клапана КЛОП-1(60)-НЗ-Нп

Ниппельный КЛОП-1(60) - канальный противопожарный клапан круглого сечения стандартно изготавливаемый из углеродистой холоднокатаной стали с покраской, по запросу возможно изготовление из нержавеющей стали. Заслонка заполнена теплоизоляционным материалом. Дымовой реверсивный привод установлен снаружи и защищён металлическим кожухом. В корпусе предусмотрен смотровой люк для обслуживания. Соединение с круглыми воздуховодами - ниппельное. Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Оборудование сертифицировано.

Варианты изготовления КЛОП-1 ВИНГС-М

Помимо общепромышленного исполнения, клапаны КЛОП-1 могут быть следующих видов:

  • Взрывозащищённые КЛОП-1В;
  • Для районов с морским климатом и влажных помещений (М);
  • «Транспортного» исполнения (устанавливаются на объектах транспорта);
  • Для помещений с повышенными требованиями к чистоте рабочей среды
  • Антивандальные - электропривод защищается от несанкционированного демонтажа.

Круглые клапаны КЛОП-1(60)-НЗ-Нп имеют вылет заслонки начиная с диаметра 315 мм. Минимальный диаметр ниппельного клапана - 160 мм, для меньшего размера - 100, 125 и 140 применяются фланцевые КЛОП-1(60)-НЗ-Фл диаметром 160 мм с трубчатым переходом для ниппельного соединения нужного размера.

Управление круглым клапаном КЛОП-1(60)-Нп МВЕ 24/220

Для управления заслонкой огнезадерживающего КЛОП-1(60) устанавливается электропривод Belimo без возвратной пружины. В зависимости от габаритных размеров, применяется привод Белимо с разным крутящим моментом - BEN (15 Нм), BEE (25 Нм) и BE (40 Нм). Belimo BLE не применяется, модель снята с производства. При заказе, электропривод Belimo на 24В или 230В имеет условное обозначение МВЕ24 или МВЕ220.

Как недорогой аналог Belimo, на ОЗК может монтироваться китайский электропривод без возвратной пружины фирмы Soloon Controls серии NS. Крутящий момент 15Нм и 40Нм. Условное обозначение - MBE/S(24) и MBE/S(220). Схема подключения и принцип работы в обоих случаях одинаковые.

В компании "МЕЛДЕР" можно приобрести круглые противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.

Исполнение НЗ (Нормально-Закрытый)
Марка КЛОП-1
Предел огнестойкости ЕI60
Соединение Ниппельное
