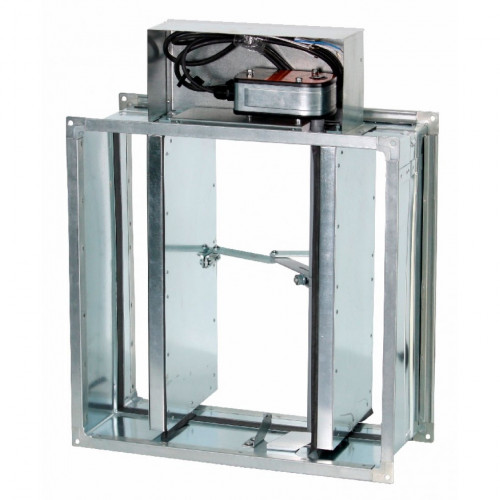

Противопожарный клапан КЛОП-3 120 НЗ К канальный Belimo МВЕ 24/220

Противопожарный клапан КЛОП-3 120 НЗ К канальный Belimo МВЕ 24/220

Канальный клапан КЛОП-3 НЗ (нормально-закрытый) с огнестойкостью EI120 применяется в приточной и вытяжной противодымной вентиляции, системах дымоудаления и компенсации подачи воздуха, а также в приточных системах лифтов. Возможно применение в качестве как огнезадерживающего ОЗК, так и клапана дымоудаления. Предел огнестойкости КЛОП-3 НЗ К – 120 минут, такая огнестойкость обеспечивается в проёме ограждающих конструкций и за их пределами на участке воздуховода.

Прямоугольный клапан КЛОП-3(120)-НЗ-К канального типа вобрал в себя лучшие инженерные решения КЛОП-2(120)-НЗ, но имеет ряд отличий: уменьшена длина корпуса, для больших размеров заметно меньше вылет заслонки и повышенная надёжность при больших скоростях и расходах воздуха. Противопожарный клапан производится компанией ВИНГС-М на заводе в России и поставляется с электромеханическим приводом Belimo (МВЕ 24/МВЕ 220) или недорогой аналог от Soloon Controls.

Заслонка огнезадерживающего клапана КЛОП-3(120)-НЗ-К-МВЕ в исходном состоянии закрыта. При пожаре или после пожара, должна сработать автоматика и подать сигнал на регулирующий реверсивный привод (mbe24, mbe220) для открытия заслонки - вентиляционный проём открывается, через него вытяжные вентиляторы вытягивают дым наружу.

Купить канальный клапан КЛОП-3(120)-НЗ-МВЕ(24/220)-СН с клеммной коробкой и без в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М круглого и прямоугольного сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП с электроприводом Dastech, Nanotek, Sputnik и других компаний. Цена на КЛОП-3 зависит от регулирующего привода - Belimo или Soloon (дешевле). По запросу отправим коммерческое предложение на КЛОП-3(120) и недорогой аналог КПП-120 с ценой на требуемый размер. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.

  • Модель:
    КЛОП-3 120 НЗ Канальный
  • Артикул:
    Клапан КЛОП-3 120 НЗ К с приводом МВЕ
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Конструкция клапана КЛОП-3(120)-НЗ-К

КЛОП-3 120 НЗ К - канальный противопожарный клапан прямоугольного сечения стандартно изготавливаемый из оцинкованной стали, по запросу возможно изготовление из нержавеющей стали. Заслонка заполнена негорючим теплоизоляционным материалом. Дымовой реверсивный привод установлен снаружи и защищён защитным кожухом.

В отличие от КЛОП-1 и КЛОП-2 уменьшена длина корпуса до 220 мм и отсутствуют смотровые люки. Для размеров от 400 мм по ширине применяются две лопатки, благодаря чему вылет заслонки значительно меньше. Конструкция позволяет применение ОЗК как в приточной противодымной вентиляции, так и использовать как клапан дымоудаления (КДУ). Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Сертификат соответствия ТР ЕАЭС 043/2017.

Варианты изготовления КЛОП-3 ВИНГС-М

Помимо общепромышленного исполнения, клапаны КЛОП-3 могут быть следующих видов:

  • Морозостойкие, до -30°С (МС);
  • Для влажных и чистых помещений;
  • Антивандальные - электропривод защищается от несанкционированного демонтажа.

Взрывозащищённые исполнения только у КЛОП-1В и КЛОП-2В. Версия ЛК (без вылета заслонок) теперь обозначается как КЛОП-4. В случае, когда габаритные размеры противопожарного клапана слишком большие (более AxB 1500х1000), КЛОП-3 имеет кассетное исполнение - это фактически два клапана ОЗК соединённые между собой и, соответственно, имеются две двойные заслонки и два регулирующих привода.

Управление клапаном КЛОП-3(120) MBE24/220

Регулирующим механизмом управления заслонкой огнезадерживающего КЛОП-3(120) является электропривод Belimo без возвратной пружины. В зависимости от габаритных размеров, применяется привод Белимо с разным крутящим моментом - BEN (15 Нм), BEE (25 Нм) и BE (40 Нм). Belimo BLE не применяется, модель снята с производства. При заказе, электропривод Belimo на 24В или 230В имеет условное обозначение МВЕ24 или МВЕ220.

Как недорогой аналог Belimo, на ОЗК может монтироваться китайский электропривод без возвратной пружины фирмы Soloon Controls серии NS. Крутящий момент 15Нм и 40Нм. Условное обозначение - MBE/S(24) и MBE/S(220). Схема подключения и принцип работы в обоих случаях одинаковые.

В компании "МЕЛДЕР" можно приобрести прямоугольные противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.

Исполнение НЗ (Нормально-Закрытый)
Марка КЛОП-3
Предел огнестойкости ЕI120
Соединение Фланцевое
