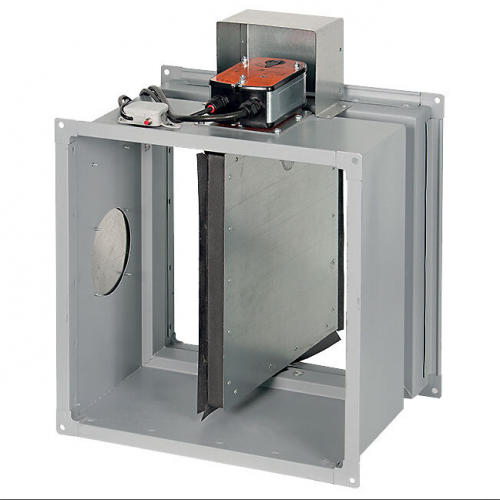

Огнезадерживающий клапан КЛОП-1 60 НО Belimo MB 24/220
Нормально-Открытый клапан КЛОП-1 с огнестойкостью EI60 применяется в противопожарной вентиляции как защита от распространения огня и продуктов горения по системе воздуховодов и шахт. Огнезадерживающий клапан устанавливается в проём строительной конструкции и может быть присоединён к вентиляционным каналам или же вести в шахту, другое помещение. Предел огнестойкости КЛОП-1 - 60 минут, такая огнестойкость обеспечивается при всех возможных вариантах теплового воздействия.
Прямоугольный КЛОП-1(60)-НО является первой версией противопожарных клапанов ВИНГС-М, производится с 1999 года. С 2004 компания начала выпускать КЛОП-2(60)-НО, улучшив ряд характеристик: снижена потеря давления, новая конструкция позволила избавиться от защитного кожуха для электропривода (МВ24/220), упростился монтаж. Огнезадерживающий ОЗК производится компанией ВИНГС-М на заводе в России, версия огнестойкостью 60 минут поставляется с электромеханическим приводом MB24/MB220 от Belimo (Швейцария) или недорогой аналог от Soloon Controls (Китай).
Заслонка противопожарного клапана КЛОП-1(60)НО-МВ в исходном состоянии открыта, происходит вентиляция помещения. При пожаре, должна сработать автоматика и подать сигнал на регулирующий привод (mb24, mb220) для закрытия заслонки - вентиляционный проём перекрыт, распространение пожара замедляется или вовсе прекращается.
Купить прямоугольный клапан КЛОП-1(60)НО-МВ(24/220) в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М круглого и прямоугольного сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП с электроприводом Dastech, Nanotek, Sputnik и других компаний. Цена на КЛОП-1 зависит от габаритных размеров и регулирующего привода - Belimo или Soloon (дешевле). По запросу отправим коммерческое предложение на КЛОП-1(60) и недорогой аналог КПП-60 с ценой на требуемый размер. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.
- Модель:Прямоугольный КЛОП-1 60 НО МВ
- Артикул:КЛОП-1 60 НО MB 24/220
- 100
Цену уточняйте
Есть в наличии
Конструкция клапана КЛОП-1(60)-НО
КЛОП-1(60) - канальный противопожарный клапан прямоугольного сечения стандартно изготавливаемый из углеродистой холоднокатаной стали с окраской, по запросу возможно изготовление из нержавеющей стали. Заслонка заполнена теплоизоляционным материалом. Регулирующий привод установлен снаружи и защищён металлическим кожухом. В корпусе есть смотровой люк для обслуживания. На корпусе установлен блок ТРУ (термодатчик) который срабатывает при 72°С. По запросу ТРУ может быть на 93°С или 141°С. Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Оборудование сертифицировано.
Варианты изготовления КЛОП-1 ВИНГС-М
Помимо общепромышленного исполнения, клапаны КЛОП-1 могут быть следующих видов:
- Взрывозащищённые КЛОП-1В;
- Для районов с морским климатом и влажных помещений (М);
- «Транспортного» исполнения (устанавливаются на объектах транспорта);
- Для помещений с повышенными требованиями к чистоте рабочей среды
- Антивандальные - электропривод защищается от несанкционированного демонтажа.
В случае, когда габаритные размеры противопожарного клапана слишком большие (более 1000х1500), КЛОП-1 имеет кассетное исполнение - это фактически два клапана ОЗК соединённые между собой и, соответственно, имеется две заслонки и два регулирующих привода.
Управление клапаном КЛОП-1(60) МВ24/220
Для управления заслонкой огнезадерживающего КЛОП-1(60) устанавливается электропривод Belimo с возвратной пружиной. В зависимости от габаритных размеров, применяется привод Белимо с разным крутящим моментом - BFL (4 Нм), BFN (9 Нм) и BF (18 Нм). Belimo BLF не применяется, модель снята с производства. При заказе, электропривод Belimo на 24В или 230В имеет условное обозначение МВ24 или МВ220.
Как недорогой аналог Belimo, на ОЗК может монтироваться китайский электропривод с возвратной пружиной фирмы Soloon Controls серии SF. Крутящий момент 5Нм, 10Нм и 15Нм. Условное обозначение - MB/S(24) и MB/S(220). Схема подключения и принцип работы в обоих случаях одинаковые.
В компании "МЕЛДЕР" можно приобрести прямоугольные противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.
| Исполнение | НО (Нормально-Открытый) |
| Марка | КЛОП-1 |
| Предел огнестойкости | ЕI60 |
| Соединение | Фланцевое |
