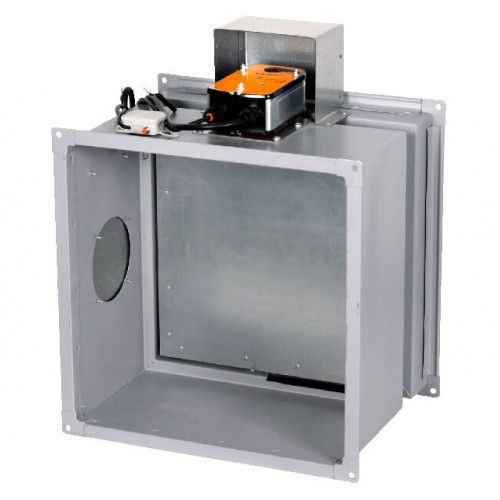

Огнезадерживающий клапан КЛОП-1 60 НЗ Belimo МВЕ 24/220

Огнезадерживающий клапан КЛОП-1 60 НЗ Belimo МВЕ 24/220

Нормально-Закрытый клапан КЛОП-1 с огнестойкостью EI60 применяется в противодымной вентиляции или системах дымоудаления как элемент противопожарной защиты, используемый для удаления продуктов горения из помещения. Огнезадерживающий клапан устанавливается в проём строительной конструкции и может быть присоединён к вентиляционным каналам или же вести в шахту. Предел огнестойкости КЛОП-1 - 60 минут, такая огнестойкость обеспечивается при всех возможных вариантах теплового воздействия.

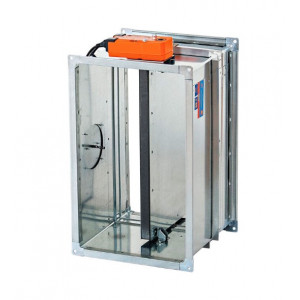

Прямоугольный КЛОП-1(60)-НЗ является первой версией противопожарных клапанов ВИНГС-М, производится с 1999 года. С 2004 компания начала выпускать КЛОП-2(60)-НЗ, улучшив ряд характеристик: снижена потеря давления, новая конструкция позволила избавиться от защитного кожуха для электропривода (МВЕ24/220), упростился монтаж. Огнезадерживающий ОЗК производится компанией ВИНГС-М на заводе в России, версия огнестойкостью 60 минут поставляется с реверсивным дымовым приводом MBE24/MBE220 от Belimo (Швейцария) или недорогой аналог от Soloon Controls (Китай).

Заслонка противопожарного/дымового клапана КЛОП-1(60)НЗ-МВЕ в исходном состоянии закрыта. При пожаре или после пожара, должна сработать автоматика и подать сигнал на регулирующий реверсивный привод (mbe24, mbe220) для открытия заслонки - вентиляционный проём открывается, через него вытяжные вентиляторы вытягивают дым наружу.

Купить прямоугольный клапан КЛОП-1(60)-НЗ-МВЕ(24/220) в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М круглого и прямоугольного сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП и КДУ с электроприводом Dastech, Nanotek, Sputnik и других компаний. Цена на КЛОП-1 зависит от габаритных размеров и регулирующего привода - Belimo или Soloon (дешевле). По запросу отправим коммерческое предложение на КЛОП-1(60)-НЗ/Д и недорогой аналог КПП/КДУ с ценой на требуемый размер. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.

  • Модель:
    Прямоугольный КЛОП-1 60 НЗ МВЕ
  • Артикул:
    КЛОП-1 60 НЗ МВЕ
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Конструкция клапана КЛОП-1(60)-НЗ

КЛОП-1(60) - канальный противопожарный клапан прямоугольного сечения стандартно изготавливаемый из углеродистой холоднокатаной стали с окраской, по запросу возможно изготовление из нержавеющей стали. Огнезадерживающая заслонка заполнена негорючим теплоизоляционным материалом, заслонка для дымоудаления (КЛОП-1(60)-Д) без теплоизоляции. Дымовой реверсивный привод расположен снаружи на корпусе внутри защитного кожуха. В корпусе есть смотровой люк для обслуживания. Конструкция позволяет применение ОЗК как в приточной противодымной вентиляции, так и использовать как клапан дымоудаления. Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Оборудование сертифицировано.

Варианты изготовления КЛОП-1 ВИНГС-М

Помимо общепромышленного исполнения, клапаны КЛОП-1 могут быть следующих видов:

  • Взрывозащищённые КЛОП-1В;
  • Для районов с морским климатом и влажных помещений (М);
  • «Транспортного» исполнения (устанавливаются на объектах транспорта);
  • Для помещений с повышенными требованиями к чистоте рабочей среды
  • Антивандальные - электропривод защищается от несанкционированного демонтажа.

В случае, когда габаритные размеры противопожарного клапана слишком большие (более 1000х1500), КЛОП-1 имеет кассетное исполнение - это фактически два клапана ОЗК соединённые между собой и, соответственно, имеется две заслонки и два регулирующих привода.

Управление клапаном КЛОП-1(60) MBE24/220

Для управления заслонкой огнезадерживающего КЛОП-1(60) устанавливается электропривод Belimo без возвратной пружины. В зависимости от габаритных размеров, применяется привод Белимо с разным крутящим моментом - BEN (15 Нм), BEE (25 Нм) и BE (40 Нм). Belimo BLE не применяется, модель снята с производства. При заказе, электропривод Belimo на 24В или 230В имеет условное обозначение МВЕ24 или МВЕ220.

Как недорогой аналог Belimo, на ОЗК может монтироваться китайский электропривод без возвратной пружины фирмы Soloon Controls серии NS. Крутящий момент 15Нм и 40Нм. Условное обозначение - MBE/S(24) и MBE/S(220). Схема подключения и принцип работы в обоих случаях одинаковые.

В компании "МЕЛДЕР" можно приобрести прямоугольные противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.

Исполнение НЗ (Нормально-Закрытый)
Марка КЛОП-1
Предел огнестойкости ЕI60
Соединение Фланцевое
