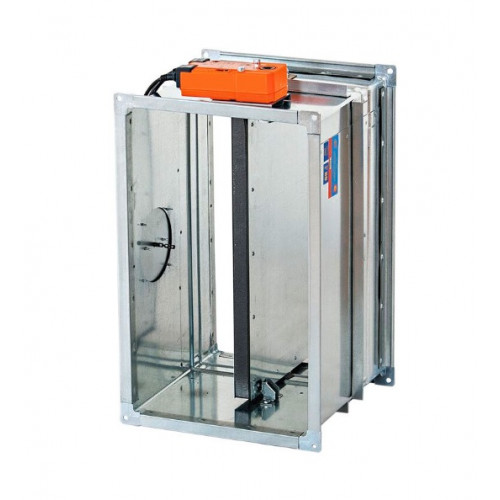

Огнезадерживающий клапан КЛОП-2 90 НЗ Belimo МВЕ 24/220

Огнезадерживающий клапан КЛОП-2 90 НЗ Belimo МВЕ 24/220

Нормально-Закрытый клапан КЛОП-2 с огнестойкостью EI90 применяется в противодымной вентиляции или системах дымоудаления как элемент противопожарной защиты, используемый для удаления продуктов горения из помещения. Огнезадерживающий клапан устанавливается в проём строительной конструкции и может быть присоединён к вентиляционным каналам или же вести в шахту. Предел огнестойкости КЛОП-2 - 90 минут, такая огнестойкость обеспечивается при всех возможных вариантах теплового воздействия.

Прямоугольный клапан КЛОП-2(90)-НЗ является улучшенной версией КЛОП-1(90)-НЗ, снижена потеря давления, новая конструкция позволила избавиться от защитного кожуха для электропривода (МВЕ24/220), упростился монтаж. Огнезадерживающий ОЗК производится компанией ВИНГС-М на заводе в России, версия огнестойкостью 90 минут поставляется с электромеханическим приводом MBE24/MBE220 от Belimo (Швейцария) или недорогой аналог от Soloon Controls (Китай). Так же есть недорогой вариант с электромагнитным приводом - КЛОП-2(90)-НЗ-ЭМ(12/24/220).

Заслонка противопожарного клапана КЛОП-2(90)НЗ-МВЕ в исходном состоянии закрыта. При пожаре или после пожара, должна сработать автоматика и подать сигнал на регулирующий реверсивный привод (mbe24, mbe220) для открытия заслонки - вентиляционный проём открывается, через него вытяжные вентиляторы вытягивают дым наружу.

Купить прямоугольный клапан КЛОП-2(90)НЗ-МВЕ(24/220) в компании "МЕЛДЕР". Мы можем предложить полный перечень противопожарных клапанов ВИНГС-М круглого и прямоугольного сечения. Так же у нас можно подобрать недорогой аналог - клапаны КПП с электроприводом Dastech, Nanotek, Sputnik и других компаний. Цена на КЛОП-2 зависит от регулирующего привода - Belimo или Soloon (дешевле). По запросу отправим коммерческое предложение на КЛОП-2(90) и недорогой аналог КПП-90 с ценой на требуемый размер. Компания МЕЛДЕР поставляет вентиляционного оборудование по всей России.

  • Модель:
    Прямоугольный КЛОП-2 90 НЗ
  • Артикул:
    КЛОП-2 90 НЗ MBЕ 24/220
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Конструкция клапана КЛОП-2(90)-НЗ

КЛОП-2(90) - канальный противопожарный клапан прямоугольного сечения стандартно изготавливаемый из оцинкованной стали, по запросу возможно изготовление из нержавеющей стали. Заслонка заполнена негорючим теплоизоляционным материалом. Дымовой реверсивный привод установлен снаружи, защитного кожуха нет. В корпусе есть смотровой люк для обслуживания. Конструкция позволяет применение ОЗК как в приточной противодымной вентиляции, так и использовать как клапан дымоудаления. Вид общепромышленного исполнения – У3 по ГОСТ 15150-69. Сертификат соответствия ТР ЕАЭС 043/2017.

Варианты изготовления КЛОП-2 ВИНГС-М

Помимо общепромышленного исполнения, клапаны КЛОП-2 могут быть следующих видов:

  • Взрывозащищённые КЛОП-2В;
  • Морозостойкие, до -30°С (МС);
  • Морозостойкие с обогревом, до -60°С (МС-НК);
  • Для районов с морским климатом и влажных помещений (М);
  • «Транспортного» исполнения (устанавливаются на объектах транспорта);
  • Устойчивые к воздействию сейсмического удара 20g;
  • Антивандальные - электропривод защищается от несанкционированного демонтажа.

В случае, когда габаритные размеры противопожарного клапана слишком большие (более 1000х1500), КЛОП-2 имеет кассетное исполнение - это фактически два клапана ОЗК соединённые между собой и, соответственно, имеется две заслонки и два регулирующих привода.

Управление клапаном КЛОП-2(90) MBE24/220

Для управления заслонкой огнезадерживающего КЛОП-2(90) устанавливается электропривод Belimo без возвратной пружины. В зависимости от габаритных размеров, применяется привод Белимо с разным крутящим моментом - BEN (15 Нм), BEE (25 Нм) и BE (40 Нм). Belimo BLE не применяется, модель снята с производства. При заказе, электропривод Belimo на 24В или 230В имеет условное обозначение МВЕ24 или МВЕ220.

Как недорогой аналог Belimo, на ОЗК может монтироваться китайский электропривод без возвратной пружины фирмы Soloon Controls серии NS. Крутящий момент 15Нм и 40Нм. Условное обозначение - MBE/S(24) и MBE/S(220). Схема подключения и принцип работы в обоих случаях одинаковые.

В компании "МЕЛДЕР" можно приобрести прямоугольные противопожарные клапаны нужных габаритных размеров и исполнений. Помимо продукции фирмы ВИНГС-М, в нашем каталоге можно подобрать модели от Веза, Сигмавент и других производителей. Вся продукция сертифицирована и соответствует стандартам противопожарной безопасности России.

Исполнение НЗ (Нормально-Закрытый)
Марка КЛОП-2
Предел огнестойкости ЕI90
Соединение Фланцевое
