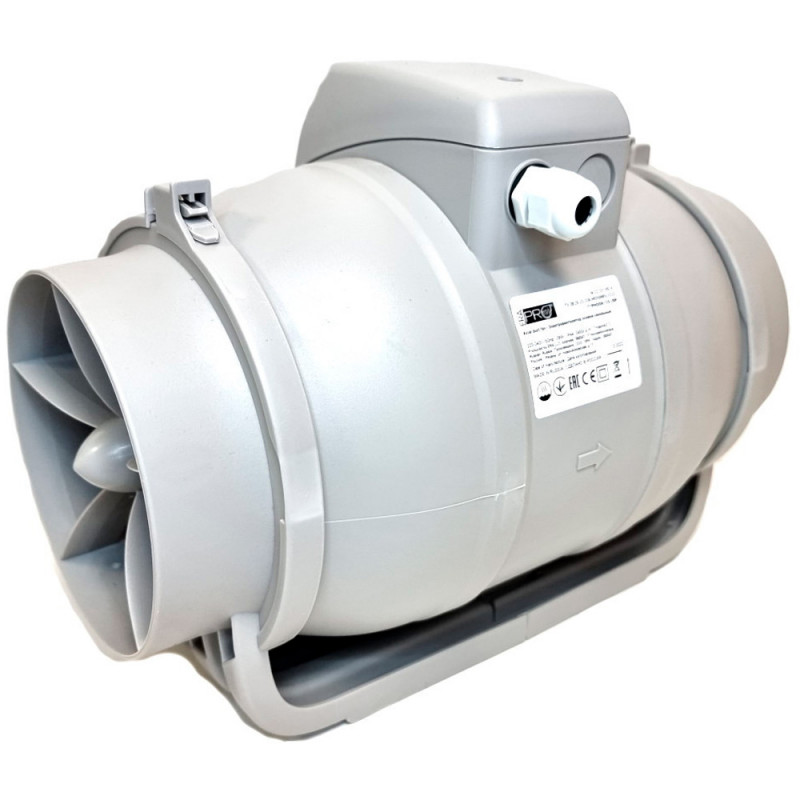

2-хскоростной канальный вентилятор ERA Typhoon 125 2SP малошумный

2-хскоростной канальный вентилятор ERA Typhoon 125 2SP малошумный

TYPHOON 125 2SP — канальный осевой вентилятор смешанного типа от ERA PRO, предназначенный для организации приточно-вытяжной вентиляции в жилых, общественных и промышленных помещениях. Модель устанавливается в круглые воздуховоды диаметром 125 мм и обеспечивает производительность 240/355 м³/ч в зависимости от выбранной скорости.

Малошумный вентилятор сочетает компактные размеры, удобство монтажа и обслуживания, а также возможность выбора одного из двух режимов работы. Благодаря этому двухскоростной канальный вентилятор TYPHOON D125 2SP можно использовать в различных вентиляционных системах, подбирая интенсивность воздухообмена в зависимости от текущих условий.

Вентилятор TYPHOON 125 2SP оснащен двумя режимами производительности. Переключение скорости осуществляется подключением питания к соответствующим клеммам в клеммной коробке. Также предусмотрена возможность установки кнопки переключения скорости, которая входит в комплект поставки.

Купить двухскоростной вентилятор ERA TYPHOON 125 2SP для круглого воздуховода 125 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать осевой вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.

  • Модель:
    Typhoon 125 2SP
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Особенности конструкции ERA Typhoon 125 2SP

Одним из преимуществ модели является удобная разборная конструкция. Центральный блок, в который входят двигатель, крыльчатка и клеммная коробка, является съемным и крепится к боковым патрубкам пластиковыми хомутами.

Такое решение значительно упрощает монтаж, техническое обслуживание и очистку канального вентилятора. При необходимости центральный блок можно снять, обеспечив удобный доступ к основным рабочим узлам без демонтажа всей системы вентиляционных каналов.

    Особенности
  • Канальный осевой вентилятор смешанного типа для круглых воздуховодов;
  • две скорости работы — 1800 или 2450 оборотов в минуту;
  • двухскоростной однофазный двигатель на шарикоподшипниках;
  • встроенная многоразовая защита двигателя от перегрева с автоматическим перезапуском;
  • пластиковый корпус, устойчивый к коррозии;
  • степень защиты двигателя — IP44;
  • возможность горизонтального и вертикального монтажа;
  • кнопка переключения скорости входит в комплект;

Двухскоростной режим работы

В TYPHOON 125 2SP устанавливается двухскоростной однофазный двигатель на шарикоподшипниках с длительным сроком службы, встроенной тепловой защитой и автоматическим перезапуском. Асимметричная форма клеммной коробки облегчает подключение сетевого провода. Вентилятор имеет две скорости работы, выбор скорости осуществляется при подключении питания к клеммам, либо с помощью кнопки (входит в комплект, устанавливается самостоятельно по желанию пользователя).

Два режима работы позволяют выбрать оптимальную интенсивность воздухообмена: использовать более производительный режим при необходимости быстрого удаления воздуха или перейти на меньшую скорость для экономии энергии и уменьшения шума.

Основные характеристики ERA Typhoon 125

  • Максимальный расход воздуха - 355 м³/ч
  • Полное давление - 110/190 Па
  • Мощность - 25/29 Вт
  • Подключение - 230В
  • Максимальный уровень шума - 39 дБА

TYPHOON D125 2SP является малошумным канальным вентилятором с относительно низким уровнем шума для своего класса. Уровень звукового давления составляет 30 дБ(А) на первой скорости и 39 дБ(А) на второй. Это позволяет использовать модель в системах вентиляции, где требуется сочетание эффективного воздухообмена и приемлемого уровня шума.

При необходимости подберём аналог в пластиковом корпусе - малошумный Dastech HF 125P или модель с большей производительностью - шумоизолированный Dastech HDI-150PE, а также у нас есть - шумоизолированный ERA STELS Silent 125 в металлическом корпусе и с центробежным рабочим колесом.

Монтаж ERA Typhoon 125 2SP на стене, потолке или на полу

    Вентилятор TYPHOON подходит для следующих видов монтажа:
  • — на стене, потолке или на полу;
  • — для самостоятельного монтажа или в составе воздушных каналов;
  • — для горизонтального и вертикального монтажа.

При горизонтальном монтаже длина воздуховода должна быть не менее 0,5 м, при вертикальном обязательно должен быть установ-лен вентиляционный зонт, предотвращающий попадание влаги в устройство.
Не устанавливайте вентиляторы на высоте ниже 850 мм от пола.

Монтаж ERA Typhoon 125 - запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз

Запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз.

Уровень наклона клеммной коробки вентилятора TYPHOON не должен быть ниже центральной оси.

Монтаж ERA Typhoon 125 - правильный монтаж на крыши

В случае не соблюдения данных требований, степень IP44 не будет обеспечена.

Инструкция по установке вентилятора TYPHOON

  1. Отключить питание электросети.
  2. Открыть хомут, потянув за язычок вверх.
  3. Вынуть корпус вентилятора из базы.
  4. Приложить базу к монтажной поверхности и отметить отверстие для винтов.
  5. Просверлить отверстия, зафиксировать базу вентилятора на монтажной поверхности с помощью винтов.
  6. Установить корпус, плотно соединив хомут.

Конструктивные особенности ERA Typhoon 125 Инструкция по установке вентилятора

Конструктивные особенности ERA Typhoon 125 Инструкция по установке на стену

Инструкция по установке кнопки переключения скоростей

  1. Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
  2. Установить кнопку в проделанное отверстие.
  3. Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.

Пример монтажа вентиляторов Typhoon

Пример монтажа вентиляторов Typhoon в больнице, офисе, кухне, ванной

Пример монтажа вентиляторов Era Typhoon в больнице, офисе, кухне, ванной

Схема подключения двухскоростного ERA Typhoon 125 2SP. Напряжение 230В.

Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов без кнопки переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 125 (для вентиляторов без кнопки переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов с кнопкой переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 125 (для вентиляторов с кнопкой переключения скоростей)



Подключение осевого вентилятора ERA Typhoon 125 2SP к сети

Вентилятор имеет две скорости работы. В зависимости от требуемой производительности вентилятора переключение фазы питающей сети осуществляется между клеммами:
Для моделей с диаметром фланца от 100 до 315 мм.
• L1 (LA) Low Speed – Низкая скорость
• L2 (LB) High Speed – Высокая скорость

При установке высокой скорости работы вентилятора, в зависимости от модели, необходимо осуществить подключение вентилятора следующим образом L2 (фаза питающей сети), N (нейтраль питающей сети).

При установке низкой скорости работы вентилятора, необходимо осуществить переключение фазы питающей сети с клеммных колодок L2 (фаза) на клеммные колодки L1 (фаза), подключение N (нейтраль питающей сети).

ВНИМАНИЕ! Во избежание выхода вентилятора из строя не допускается одновременное подключение фазы питающей сети к клеммам L1 и L2. При необходимости подключения вентилятора к первой скорости необходимо извлечь заглушку из гнезда L1 клеммной колодки.

ВНИМАНИЕ! Все работы по монтажу и подключению вентиляторов проводить только при снятом напряжении сети. Подключение вентиляторов производится специалистами-электриками, имеющими специальный допуск к выполняемым работам.

Средства отключения от сети питания должны быть встроены в стационарную проводку в соответствии с правилами по монтажу. Отключающее устройство должно отключать все полюса. Заземляющий проводник не должен разрываться. Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от электропитания во время установки и/или обслуживания.

Снимите крышку с распределительного блока, изучите электромонтажную схему и произведите необходимые подключения. После окончания соединительных работ и проверки присоединений к распределительной коробке переместите крышку и убедитесь, что она закреплена.

Инструкция по установке кнопки переключения скоростей

  1. Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
  2. Установить кнопку в проделанное отверстие.
  3. Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.

Габаритные размеры вентилятора ERA Typhoon 125 2SP для круглого воздуховода 125 мм

Габаритные размеры вентилятора ERA Typhoon 125 2SP для круглого воздуховода 125 мм

Тип Размеры, мм Масса, кг
A B C D
TYPHOON 100 2SP 371 173 216 99 1,84
TYPHOON 125 2SP 291 173 216 124 1,72
TYPHOON 150 2SP 323 190 238 149 2,3
TYPHOON 160 2SP 340 190 238 159 2,4
TYPHOON 200 2SP 376 250 267 198,5 4,0
TYPHOON 250 2SP 455 309 326 250 7,5
Диаметр вентилятора 125 мм
Вес 1.72 кг
Класс защиты IP44
Материал корпуса пластик
Мощность 25/29 Вт
Напряжение 230 В
Производительность 240/355 м³/ч
Тип вентилятора Осевой
Тип воздуховода Круглый
Тип двигателя двухскоростной однофазный
Уровень шума 30/39 дБ(А)
Частота вращения 1800/2450 об/мин.
Частота тока, Гц 50/60
