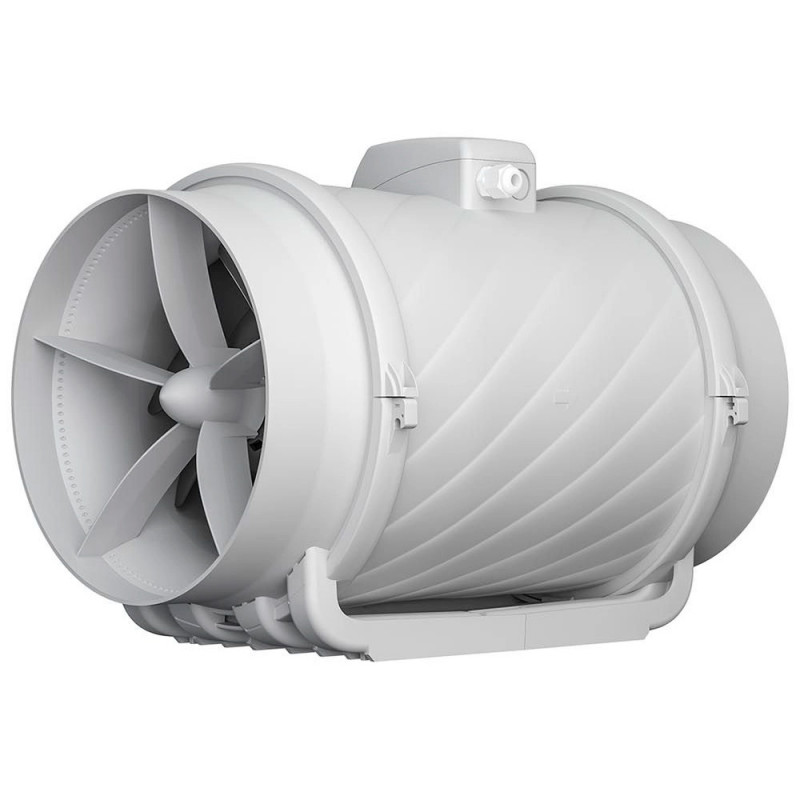

ERA PRO TYPHOON 250 2SP — осевой канальный вентилятор диаметром 250 мм, предназначенный для организации приточно-вытяжной вентиляции в жилых, общественных и промышленных помещениях. Модель оснащена двухскоростным однофазным электродвигателем и позволяет выбирать производительность системы в зависимости от требуемого режима работы.

Двухскоростной канальный вентилятор TYPHOON 250 2SP устанавливается непосредственно в круглые воздуховоды диаметра D250. Благодаря компактному и лёгкому пластиковому корпусу, разборной конструкции и креплению центрального блока с помощью хомутов вентилятор удобен для монтажа, технического обслуживания и очистки.

Вентилятор ERA Typhoon 250 имеет две рабочие скорости. На низкой скорости производительность составляет до 1150 м³/ч, на высокой — до 1560 м³/ч. Переключение скорости осуществляется подключением фазы к соответствующей клемме L1 или L2 (схема подключения есть на крышке и в паспорте).

Купить двухскоростной осевой вентилятор ERA TYPHOON 250 2SP для круглого воздуховода 250 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать осевой вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.

  • Модель:
    Typhoon 250 2SP
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Особенности конструкции ERA Typhoon 250 2SP

Конструкция ERA Typhoon 250 предусматривает съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой. Боковые патрубки соединяются с центральной частью с помощью хомутов, благодаря чему канальный вентилятор можно быстро разобрать для обслуживания.

Вентилятор Typhoon допускает горизонтальный и вертикальный монтаж, а также установку на стене, потолке или полу. При вертикальной установке необходимо предусмотреть вентиляционный зонт, препятствующий попаданию влаги внутрь устройства. Клеммная коробка не должна располагаться снизу.

    Особенности
  • Канальный осевой вентилятор смешанного типа для круглых воздуховодов;
  • две скорости работы — 1985 или 2550 оборотов в минуту;
  • двухскоростной однофазный двигатель на шарикоподшипниках;
  • встроенная многоразовая защита двигателя от перегрева с автоматическим перезапуском;
  • пластиковый корпус, устойчивый к коррозии;
  • степень защиты двигателя — IP44;
  • возможность горизонтального и вертикального монтажа;
  • кнопка переключения скорости входит в комплект;

Двухскоростной режим работы

В TYPHOON 250 2SP устанавливается двухскоростной однофазный двигатель на шарикоподшипниках с длительным сроком службы, встроенной тепловой защитой и автоматическим перезапуском. Асимметричная форма клеммной коробки облегчает подключение сетевого провода. Вентилятор имеет две скорости работы, выбор скорости осуществляется при подключении питания к клеммам, либо с помощью кнопки (входит в комплект, устанавливается самостоятельно по желанию пользователя).

Два режима работы позволяют выбрать оптимальную интенсивность воздухообмена: использовать более производительный режим при необходимости быстрого удаления воздуха или перейти на меньшую скорость для экономии энергии и уменьшения шума.

Основные характеристики ERA Typhoon 250

  • Максимальный расход воздуха - 1560 м³/ч
  • Полное давление - 370/510 Па
  • Мощность - 134/180 Вт
  • Подключение - 230В
  • Максимальный уровень шума - 60 дБА

При необходимости подберём аналог в пластиковом корпусе - Dastech HF 250P или модель с большей производительностью - шумоизолированный Dastech HDI-250PE, а также у нас есть - шумоизолированный ERA STELS Silent 250 в металлическом корпусе и с центробежным рабочим колесом.

Монтаж ERA Typhoon 250 2SP на стене, потолке или на полу

    Вентилятор TYPHOON подходит для следующих видов монтажа:
  • — на стене, потолке или на полу;
  • — для самостоятельного монтажа или в составе воздушных каналов;
  • — для горизонтального и вертикального монтажа.

При горизонтальном монтаже длина воздуховода должна быть не менее 0,5 м, при вертикальном обязательно должен быть установ-лен вентиляционный зонт, предотвращающий попадание влаги в устройство.
Не устанавливайте вентиляторы на высоте ниже 850 мм от пола.

Монтаж ERA Typhoon 250 - запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз

Запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз.

Уровень наклона клеммной коробки вентилятора TYPHOON не должен быть ниже центральной оси.

Монтаж ERA Typhoon 250 - правильный монтаж на крыши

В случае не соблюдения данных требований, степень IP44 не будет обеспечена.

Инструкция по установке вентилятора TYPHOON

  1. Отключить питание электросети.
  2. Открыть хомут, потянув за язычок вверх.
  3. Вынуть корпус вентилятора из базы.
  4. Приложить базу к монтажной поверхности и отметить отверстие для винтов.
  5. Просверлить отверстия, зафиксировать базу вентилятора на монтажной поверхности с помощью винтов.
  6. Установить корпус, плотно соединив хомут.

Конструктивные особенности ERA Typhoon 250 Инструкция по установке вентилятора

Конструктивные особенности ERA Typhoon 250 Инструкция по установке на стену

Инструкция по установке кнопки переключения скоростей

  1. Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
  2. Установить кнопку в проделанное отверстие.
  3. Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.

Пример монтажа вентиляторов Typhoon

Пример монтажа вентиляторов Typhoon в больнице, офисе, кухне, ванной

Пример монтажа вентиляторов Era Typhoon в больнице, офисе, кухне, ванной

Схема подключения двухскоростного ERA Typhoon 250 2SP. Напряжение 230В.

Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов без кнопки переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 250 (для вентиляторов без кнопки переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов с кнопкой переключения скоростей)

Электромонтажная схема подключения для моделей с диаметром фланца 250 (для вентиляторов с кнопкой переключения скоростей)



Подключение осевого вентилятора ERA Typhoon 250 2SP к сети

Вентилятор имеет две скорости работы. В зависимости от требуемой производительности вентилятора переключение фазы питающей сети осуществляется между клеммами:
Для моделей с диаметром фланца от 100 до 315 мм.
• L1 (LA) Low Speed – Низкая скорость
• L2 (LB) High Speed – Высокая скорость

При установке высокой скорости работы вентилятора, в зависимости от модели, необходимо осуществить подключение вентилятора следующим образом L2 (фаза питающей сети), N (нейтраль питающей сети).

При установке низкой скорости работы вентилятора, необходимо осуществить переключение фазы питающей сети с клеммных колодок L2 (фаза) на клеммные колодки L1 (фаза), подключение N (нейтраль питающей сети).

ВНИМАНИЕ! Во избежание выхода вентилятора из строя не допускается одновременное подключение фазы питающей сети к клеммам L1 и L2. При необходимости подключения вентилятора к первой скорости необходимо извлечь заглушку из гнезда L1 клеммной колодки.

ВНИМАНИЕ! Все работы по монтажу и подключению вентиляторов проводить только при снятом напряжении сети. Подключение вентиляторов производится специалистами-электриками, имеющими специальный допуск к выполняемым работам.

Средства отключения от сети питания должны быть встроены в стационарную проводку в соответствии с правилами по монтажу. Отключающее устройство должно отключать все полюса. Заземляющий проводник не должен разрываться. Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от электропитания во время установки и/или обслуживания.

Снимите крышку с распределительного блока, изучите электромонтажную схему и произведите необходимые подключения. После окончания соединительных работ и проверки присоединений к распределительной коробке переместите крышку и убедитесь, что она закреплена.

Инструкция по установке кнопки переключения скоростей

  1. Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
  2. Установить кнопку в проделанное отверстие.
  3. Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.

Габаритные размеры вентилятора ERA Typhoon 250 2SP для круглого воздуховода 250 мм

Габаритные размеры вентилятора ERA Typhoon 250 2SP для круглого воздуховода 250 мм

Тип Размеры, мм Масса, кг
A B C D
TYPHOON 100 2SP 371 173 216 99 1,84
TYPHOON 125 2SP 291 173 216 124 1,72
TYPHOON 150 2SP 323 190 238 149 2,3
TYPHOON 160 2SP 340 190 238 159 2,4
TYPHOON 200 2SP 376 250 267 198,5 4,0
TYPHOON 250 2SP 455 309 326 250 7,5
Диаметр вентилятора 250 мм
Вес 7.5 кг
Класс защиты IP44
Материал корпуса пластик
Мощность 134/180 Вт
Напряжение 230 В
Производительность 1150/1560 м³/ч
Тип вентилятора Осевой
Тип воздуховода Круглый
Тип двигателя двухскоростной однофазный
Уровень шума 52/60 дБ(А)
Частота вращения 1985/2550 об/мин.
Частота тока, Гц 50/60
