2-хскоростной канальный вентилятор ERA Typhoon 250 2SP осевой
ERA PRO TYPHOON 315 2SP — осевой канальный вентилятор диаметром 315 мм, предназначенный для организации приточно-вытяжной вентиляции в жилых, общественных и промышленных помещениях. Модель оснащена двухскоростным однофазным электродвигателем и позволяет выбирать производительность системы в зависимости от требуемого режима работы.

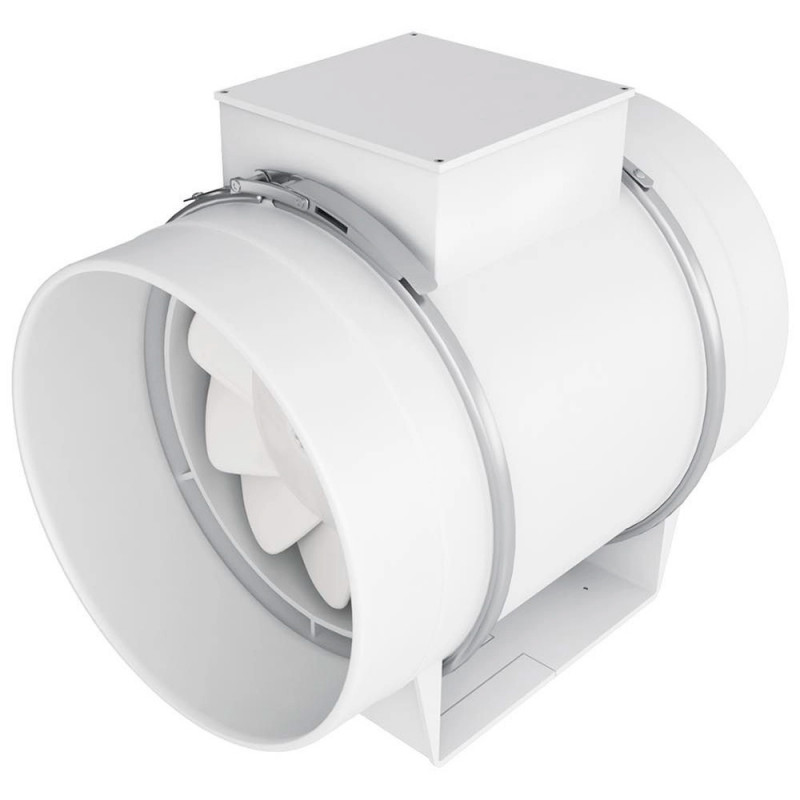

Двухскоростной канальный вентилятор TYPHOON 315 2SP устанавливается непосредственно в круглые воздуховоды диаметра D315. Благодаря компактному и лёгкому пластиковому корпусу, разборной конструкции и креплению центрального блока с помощью хомутов вентилятор удобен для монтажа, технического обслуживания и очистки.
Вентилятор ERA Typhoon 315 имеет две рабочие скорости. На низкой скорости производительность составляет до 1650 м³/ч, на высокой — до 2060 м³/ч. Переключение скорости осуществляется подключением фазы к соответствующей клемме LA или LB (схема подключения есть на крышке и в паспорте).
Купить двухскоростной осевой вентилятор ERA TYPHOON 315 2SP для круглого воздуховода 315 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать осевой вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.
- Модель:Typhoon 315 2SP
- 1
Цену уточняйте
Есть в наличии
Особенности конструкции ERA Typhoon 315 2SP
Конструкция ERA Typhoon 315 предусматривает съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой. Боковые патрубки соединяются с центральной частью с помощью хомутов, благодаря чему канальный вентилятор можно быстро разобрать для обслуживания.
Вентилятор Typhoon допускает горизонтальный и вертикальный монтаж, а также установку на стене, потолке или полу. При вертикальной установке необходимо предусмотреть вентиляционный зонт, препятствующий попаданию влаги внутрь устройства. Клеммная коробка не должна располагаться снизу.
- Особенности
- Канальный осевой вентилятор смешанного типа для круглых воздуховодов;
- две скорости работы — 1900 или 2350 оборотов в минуту;
- двухскоростной однофазный двигатель на шарикоподшипниках;
- встроенная многоразовая защита двигателя от перегрева с автоматическим перезапуском;
- пластиковый корпус, устойчивый к коррозии;
- степень защиты двигателя — IP44;
- возможность горизонтального и вертикального монтажа;
- кнопка переключения скорости входит в комплект;
Двухскоростной режим работы
В TYPHOON 315 2SP устанавливается двухскоростной однофазный двигатель на шарикоподшипниках с длительным сроком службы, встроенной тепловой защитой и автоматическим перезапуском. Асимметричная форма клеммной коробки облегчает подключение сетевого провода. Вентилятор имеет две скорости работы, выбор скорости осуществляется при подключении питания к клеммам, либо с помощью кнопки (входит в комплект, устанавливается самостоятельно по желанию пользователя).
Два режима работы позволяют выбрать оптимальную интенсивность воздухообмена: использовать более производительный режим при необходимости быстрого удаления воздуха или перейти на меньшую скорость для экономии энергии и уменьшения шума.
Основные характеристики ERA Typhoon 315
- Максимальный расход воздуха - 2060 м³/ч
- Полное давление - 480/715 Па
- Мощность - 215/285 Вт
- Подключение - 230В
- Максимальный уровень шума - 69 дБА
При необходимости подберём аналог в пластиковом корпусе - Dastech HF 315P или модель с большей производительностью - шумоизолированный Dastech HDI-315PE, а также у нас есть - шумоизолированный ERA STELS Silent 315 в металлическом корпусе и с центробежным рабочим колесом.
Монтаж ERA Typhoon 315 2SP на стене, потолке или на полу
- Вентилятор TYPHOON подходит для следующих видов монтажа:
- — на стене, потолке или на полу;
- — для самостоятельного монтажа или в составе воздушных каналов;
- — для горизонтального и вертикального монтажа.
При горизонтальном монтаже длина воздуховода должна быть не менее 0,5 м, при вертикальном обязательно должен быть установ-лен вентиляционный зонт, предотвращающий попадание влаги в устройство.
Не устанавливайте вентиляторы на высоте ниже 850 мм от пола.
Запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз.
Уровень наклона клеммной коробки вентилятора TYPHOON не должен быть ниже центральной оси.
В случае не соблюдения данных требований, степень IP44 не будет обеспечена.
Инструкция по установке вентилятора TYPHOON
- Отключить питание электросети.
- Открыть хомут, потянув за язычок вверх.
- Вынуть корпус вентилятора из базы.
- Приложить базу к монтажной поверхности и отметить отверстие для винтов.
- Просверлить отверстия, зафиксировать базу вентилятора на монтажной поверхности с помощью винтов.
- Установить корпус, плотно соединив хомут.
Инструкция по установке кнопки переключения скоростей
- Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
- Установить кнопку в проделанное отверстие.
- Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.
Пример монтажа вентиляторов Typhoon
Пример монтажа вентиляторов Era Typhoon в больнице, офисе, кухне, ванной
Схема подключения двухскоростного ERA Typhoon 315 2SP. Напряжение 230В.
Электромонтажная схема подключения для моделей с диаметром фланца 315 (для вентиляторов без кнопки переключения скоростей)
Электромонтажная схема подключения для моделей с диаметром фланца 315 (для вентиляторов с кнопкой переключения скоростей)
Подключение осевого вентилятора ERA Typhoon 315 2SP к сети
Вентилятор имеет две скорости работы. В зависимости от требуемой производительности вентилятора переключение фазы питающей сети осуществляется между клеммами:
Для моделей с диаметром фланца от 100 до 315 мм.
• L1 (LA) Low Speed – Низкая скорость
• L2 (LB) High Speed – Высокая скорость
При установке высокой скорости работы вентилятора, в зависимости от модели, необходимо осуществить подключение вентилятора следующим образом L2 (фаза питающей сети), N (нейтраль питающей сети).
При установке низкой скорости работы вентилятора, необходимо осуществить переключение фазы питающей сети с клеммных колодок L2 (фаза) на клеммные колодки L1 (фаза), подключение N (нейтраль питающей сети).
ВНИМАНИЕ! Во избежание выхода вентилятора из строя не допускается одновременное подключение фазы питающей сети к клеммам L1 и L2. При необходимости подключения вентилятора к первой скорости необходимо извлечь заглушку из гнезда L1 клеммной колодки.
ВНИМАНИЕ! Все работы по монтажу и подключению вентиляторов проводить только при снятом напряжении сети. Подключение вентиляторов производится специалистами-электриками, имеющими специальный допуск к выполняемым работам.
Средства отключения от сети питания должны быть встроены в стационарную проводку в соответствии с правилами по монтажу. Отключающее устройство должно отключать все полюса. Заземляющий проводник не должен разрываться. Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от электропитания во время установки и/или обслуживания.
Снимите крышку с распределительного блока, изучите электромонтажную схему и произведите необходимые подключения. После окончания соединительных работ и проверки присоединений к распределительной коробке переместите крышку и убедитесь, что она закреплена.
Инструкция по установке кнопки переключения скоростей
- Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
- Установить кнопку в проделанное отверстие.
- Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.
Габаритные размеры вентилятора ERA Typhoon 315 2SP для круглого воздуховода 315 мм
| Тип | A | B | D | E | F | G | L | W | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| TYPHOON 315 2SP | 181 | 178 | 312 | 187 | 216 | 357 | 446 | 386 | 11,5 |
Скачать технические данные на вентилятор ERA Typhoon 315 2SP| Диаметр вентилятора | 315 мм |
| Вес | 11.5 кг |
| Класс защиты | IP44 |
| Материал корпуса | пластик |
| Мощность | 215/285 Вт |
| Напряжение | 230 В |
| Производительность | 1650/2060 м³/ч |
| Тип вентилятора | Осевой |
| Тип воздуховода | Круглый |
| Тип двигателя | двухскоростной однофазный |
| Уровень шума | 61/69 дБ(А) |
| Частота вращения | 1900/2350 об/мин. |
| Частота тока, Гц | 50/60 |
