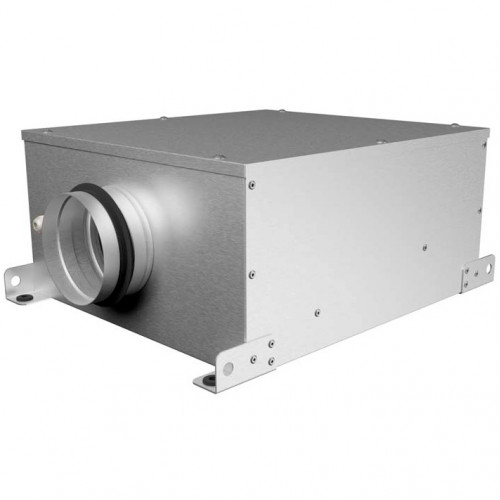

Шумоизолированный канальный вентилятор ERA STELS Silent на круглый канал 100 мм, малошумный
ERA STELS Silent 100 — центробежный канальный вентилятор в шумоизолированном корпусе, предназначенный для организации эффективной вентиляции жилых, общественных и промышленных помещений, где к уровню шума предъявляются повышенные требования. Вентилятор рассчитан на подключение к круглым воздуховодам диаметром 100 мм и сочетает компактные размеры, достаточную производительность и пониженный уровень шума.
Конструкция STELS Silent 100 предусматривает оцинкованный стальной корпус с двумя слоями шумоизоляции. Такое исполнение снижает передачу шума от работающего канального вентилятора в помещение и делает модель подходящей для установки в системах вентиляции квартир, частных домов, офисов, гостиниц, кафе и других объектов, где важно сохранить акустический комфорт.
Вентилятор STELS Silent 100 оснащён однофазным электродвигателем мощностью 55 Вт, рассчитанным на питание от сети 220–240 В, 50 Гц. Двигатель имеет встроенную защиту от перегрева с помощью саморазмыкающихся термоконтактов. При аварийном повышении температуры обмотки термоконтакт отключает питание двигателя, помогая предотвратить его повреждение. Для регулирования производительности рекомендуется использовать регуляторы оборотов трансформаторного типа.
Купить шумоизолированный вентилятор ERA STELS Silent 100 для круглого воздуховода 100 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать центробежный вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.
- Модель:STELS Silent 100
- 1
Цену уточняйте
Есть в наличии
Особенности вентилятора ERA STELS Silent 100 в шумоизолированном корпусе
Главное преимущество оборудования — специальная конструкция корпуса с двумя слоями шумоизоляции. Благодаря этому ERA STELS Silent 100 представляет собой шумоизолированный канальный вентилятор, который позволяет уменьшить акустический дискомфорт при работе вентиляционной системы.
Корпус выполнен из оцинкованной стали, а фланцы оснащены уплотнителями. Для дополнительного снижения вибраций двигатель установлен на виброопорах, а монтажный кронштейн оборудован сайлент-блоком. Серия ERA STELS Silent — это центробежные канальные вентиляторы с мотор-колесом, оснащённым назад загнутыми лопатками. Это позволяет создавать высокое давление, необходимое для преодоления сопротивления воздуховодов, фильтров, решёток и других элементов вентиляционной системы.
Удобный монтаж на потолок или на стену
ERA STELS Silent 100 можно устанавливать как на горизонтальную, так и на вертикальную поверхность. Конструкция предусматривает монтажные кронштейны и уплотнённые фланцевые соединения с воздуховодами.
Клеммная коробка расположена внутри корпуса и имеет степень защиты IP66. Степень защиты самого вентилятора — IPX4, двигателя — не менее IP44.
Основные характеристики ERA STELS Silent 100
- Максимальный расход воздуха - 242 м³/ч
- Полное давление - 312 Па
- Мощность - 55 Вт
- Подключение - 230В
- Частота вращения рабочего колеса - 2400 об./мин
- Максимальный уровень шума, не более 3 м - 34 дБА
ERA STELS Silent 100 — это малошумный канальный вентилятор для систем вентиляции, в которых требуется одновременно обеспечить эффективное удаление воздуха и снизить уровень шума от вентиляционного оборудования. Шумоизолированный корпус, виброразвязка двигателя и рабочее колесо с назад загнутыми лопатками делают модель подходящим решением для помещений с повышенными требованиями к акустическому комфорту.
При необходимости подберём аналог в пластиковом корпусе - малошумный Dastech HF 100P или модель с большей производительностью - шумоизолированный Dastech HDI-150PE, а также полный аналог по конструкции - звукоизолированный SHUFT ICFE 125 VIM.
Монтаж ERA STELS Silent 100 на потолок или стену
Канальный вентилятор 100 мм ERA STELS Silent 100 устанавливается непосредственно в вентиляционный канал и может монтироваться как на стене, так и на потолке. Перед установкой необходимо выбрать место, обеспечивающее свободный доступ к вентилятору для последующего обслуживания.
При монтаже необходимо учитывать направление движения воздуха и вращения рабочего колеса, обозначенное стрелками на корпусе. Для снижения вибраций, шума и потери давления производитель рекомендует предусматривать перед вентилятором прямой участок воздуховода длиной не менее трёх диаметров воздуховода. Для подключения STELS Silent 100 с диаметром 100 мм это означает прямой участок не менее 300 мм.
Расстояние А должно составлять минимум 3 диаметра воздуховода В
- Монтаж вентиляторов должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.
- Обслуживание и ремонт вентиляторов необходимо производить только при отключении их от электросети и полной остановке вращающихся частей.
- Заземление вентиляторов производится в соответствии с «Правилами устройства электроустановок». потолочный монтаж
Конструктивные особенности ERA STELS Silent 100
Пример монтажа ERA STELS Silent 100
Для предотвращения обратного потока воздуха возможна установка обратного клапана (опционально).
- Монтаж вентилятора осуществляется в следующей последовательности:
- убедитесь в отсутствии подачи электропитания на двигатель;
- выполните разметку для монтажа кронштейнов на несущей плоскости (конструкции);
- просверлите отверстия и закрепите вентилятор на кронштейнах при помощи соответствующего крепежа (например, дюбелей);
- подключите воздуховоды.
Обслуживание ERA STELS Silent 100
Техническое обслуживание заключается в периодической очистке поверхностей от пыли и грязи. Лопасти рабочего колеса требуют тщательной очистки каждые 6 месяцев.
Схема подключения вентилятора ERA STELS Silent 100. Напряжение 230В.
Подключение центробежного вентилятора ERA STELS Silent к сети
На внешнем вводе должен быть установлен встроенный в стационарную сеть электроснабжения автоматический выключатель S1, разрывающий электрическую цепь в случае короткого замыкания или перегрузки. Место установки внешнего выключателя должно обеспечивать свободный доступ для оперативного отключения изделия.
Номинальный ток автоматического выключателя должен быть выше максимального тока потребления изделия (см. в разделе «Технические характеристики» или на наклейке изделия). Рекомендуется выбирать номинальный ток автоматического выключателя из стандартного ряда, следующий после максимального тока подключаемого изделия. Автоматический выключатель не входит в комплект поставки.
Рекомендуемый номинальный ток автоматического выключателя — 1,0 А. Сечение проводников — 0,75 мм², тип кабеля - ВВГ НГ круглого сечения.
В корпусе вентилятора расположена клеммная коробка, внутри которой размещена клеммная колодка для подключения вентилятора к сети в соответствии со схемой электрических подключений. Направление нагнетания воздуха и вращения крыльчатки расположены на этикетке изделия.
Последовательность подключения вентилятора к сети:
- Снять крышку с распределительного блока, изучить электромонтажную схему, расположенную на крышке
- Завести провода электросети через гермоввод на монтажной коробке
- Снять изоляцию с концов проводов на длину 5-7 мм, вставить их в соответствующие клеммы до упора изоляции в металлическую часть клемм и зафиксировать их винтами;
- Убедиться в наличии заземления.
- Установить на место крышку монтажной коробки и плотно зафиксировать на 4 самореза.
Для подвода электропитания рекомендуется использовать кабели типа ВВГ НГ круглого сечения.
Пуск ERA STELS Silent:
- убедиться в отсутствии внутри вентилятора посторонних предметов;
- прекратить все работы на пускаемом вентиляторе и воздуховодах, убрать с них посторонние предметы;
- проверить надежность присоединения токоподводящего кабеля к зажимам коробки выводов, а заземляющего проводника – к зажимам заземления;
При пробном пуске необходимо убедиться в соответствии направления вращения рабочего колеса (см наклейку на корпусе вентилятора).
Включить двигатель и провести обкатку вентилятора в течение часа. При отсутствии посторонних стуков, шумов, повышенной вибрации и других дефектов вентилятор вводится в эксплуатацию.
При эксплуатации вентилятора следует руководствоваться требованиями ГОСТ 12.3.002-2014, ГОСТ 12.4.021-75 и настоящего паспорта. При аварийном перегреве электродвигателя более +155°С срабатывают встроенные в обмотку статора термо-контакты размыкающие её питание.
Габаритные размеры вентилятора ERA STELS Silent 100 для круглого воздуховода 100 мм
| Тип | Размеры, мм | |||
|---|---|---|---|---|
| d | A | B | C | |
| STELS 100 Silent | 97 | 449 | 326 | 176 |
| STELS 125 Silent | 122 | 449 | 326 | 176 |
| STELS 150 Silent | 147 | 498 | 356 | 192 |
| STELS 160 Silent | 157 | 498 | 356 | 192 |
| STELS 200 Silent | 197 | 503 | 398 | 231 |
| STELS 250 Silent | 247 | 513 | 415 | 281 |
| STELS 315 Silent | 312 | 553 | 458 | 346 |
Скачать технические данные на вентилятор ERA STELS Silent 100| Диаметр вентилятора | 100 мм |
| Вес | 6.07 кг |
| Класс защиты | IP44 |
| Материал корпуса | оцинкованная сталь |
| Мощность | 55 Вт |
| Напряжение | 230 В |
| Производительность | 242 м³/ч |
| Тип вентилятора | Центробежный |
| Тип воздуховода | Круглый |
| Тип двигателя | асинхронный с внешним ротором |
| Уровень шума | 34 дБ(А) |
| Частота вращения | 2400 об/мин. |
| Частота тока, Гц | 50 |
