Воздушные клапаны КВК-М для круглых воздуховодов
Воздушные клапаны КВК-М – оборудование систем канальной вентиляции и воздушного отопления, применяемые для регулирования воздушных потоков в вентиляционных каналах, а также для полного перекрытия этих каналов. Воздушный клапан КВК-М может быть расположен со стороны улицы, для забора свежего воздуха, или внутри здания, осуществляя распределение потоков воздуха по помещениям. Оборудование одинаково востребовано как в приточной, так и в вытяжной вентиляции.
Особенность модификации вентиляционного клапана КВК-М – наличие электромеханического привода, работающего от сети питания 24В или 220В, и который способен регулировать заслонку в автоматическом режиме. Наличие электропривода и, как следствие, возможность удалённого управления воздушным клапаном является отличием от версии КВК-Р с ручным приводом, где управление заслонкой происходит в ручном режиме, что крайне неудобно в обслуживании, когда большая и разветвлённая система вентиляции, да и сам дроссель-клапан может быть расположен в труднодоступном месте. Ещё, применяя КВК-Р, не возможно удалённо получать информацию о состоянии воздушной заслонки – открыта она, или закрыта, а клапан КВК-М с электроприводом даёт такую возможность.

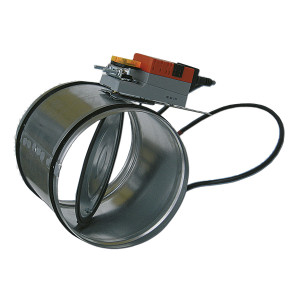

Конструктивные особенности КВК-М с электроприводом
Корпус клапана КВК-М круглого сечения и изготовлен из оцинкованной стали толщиной 1 мм, заслонка и подставка под привод также из оцинковки. Для плотного подсоединения к воздуховодам или вентиляционному оборудованию на корпусе есть резиновые уплотнители. Заслонка снабжена резиновым уплотнением и обеспечивает плотное перекрывание канала.
Регулирование заслонкой происходит через металлический шток. На подставке закреплён электропривод, который также соединён со штоком для его вращения на 90 градусов и обратно.
Управление заслонкой клапана КВК-М
Для регулирования объёма воздушных масс, проходящих через клапан КВК-М, предназначена заслонка, которая управляется через шток. Шток соединен с регулирующим электроприводом.
Электромеханический привод может выполнять простою функцию – открытие и закрытие канала по нажатию кнопки на щите управления. А если его подключить к контроллеру, который в свою очередь соединён с датчиками и термостатами, то можно создать полноценную автоматизированную вентиляционную систему, которая будет работать без участия человека согласно установленным параметрам.
- В зависимости от места установки и назначения круглого воздушного клапана, подбирается электропривод с нужным типом управления:
- Привод с возвратной пружиной с двухпозиционным управлением;
- Привод с пружинным возвратом и плавным управлением (0-10В);
- Реверсивный привод без возвратной пружины с двух и трёхпозиционным управлением;
- Реверсивный привод без пружинного возврата и плавным управлением (0-10В).
Электроприводы с возвратной пружиной часто используются в местах с низкими температурами, чтобы обеспечить дополнительную защиту от замерзания за счёт пружинного возврата.
Сервоприводы с 2хпозиционным и 2/3хпозиционным управлением могут вращать заслонку только на 90 °, т.е. открывать канал или закрывать его.
Когда необходимо регулировать воздушный поток, перераспределять объёмы воздушных масс по разным каналам, то применяется электропривод с плавным (аналоговым) управлением. Такой привод вращает заслонку на 10 °, 20 °….80 °, 90 °. Т.е. есть возможность открыть канал частично.
Заказать клапан КВК-М с электроприводом у производителя
Компания ООО «МЕЛДЕР» производит регулирующие воздушные клапаны для прямоугольных и круглых воздуховодов стандартных и нестандартных размеров. У нас можно заказать недорогие дроссель-клапаны с ручным приводом или же с электромеханическим приводом.
В основном мы применяем электроприводы Dastech, Nanotek и Sputnik. Это надёжное и недорогое оборудование с небольшим браком и подходящими характеристиками.
При необходимости можно установить приводы от Lufberg, Hoocon и других компаний, представленные на Российском рынке.
Так же у нас можно подобрать другие элементы автоматики для вентиляционной системы: дифференциальные датчики давления и капиллярные термостаты PTC.
Наш склад находится в Москве, доставка вентиляционного оборудования осуществляется по всем России.
