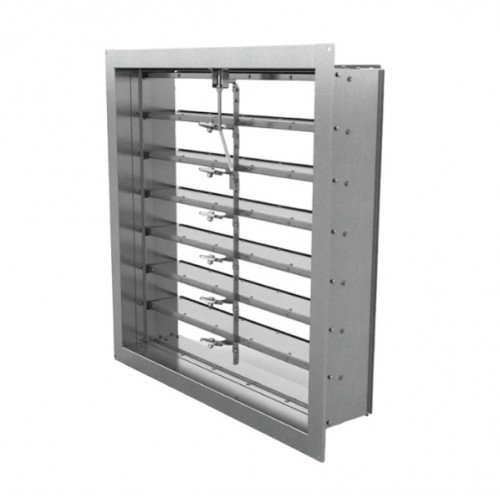

Клапан сброса избыточного давления КИД
Назначение: клапан избыточного давления;
Тип клапана:
1 - стеновой;
2, 3 - канальный.
Рабочее давление до 2500 Па;
Скорость перемещения рабочей среды до 20 м/с;
Диапозон регулировки избыточного давления:
1, 2 - 20 ... 200 Па;
3 - 50 ... 300 Па.
Класс протечки:
1, 2 - требования не предъявляются;
3 - 2(3 - по специальному заказу).
Вертикальная пространственная ориентация;
Климатическое исполнение по ГОСТ 15150-69: УХЛ2.
- Модель:Клапан сброса избыточного давления КИД
- 1
Цену уточняйте
Есть в наличии
КИД - это клапан сброса избыточного давления, предназначенный для перепуска воздуха из одного помещения в смежное либо в атмосферу, поддерживая при этом определенное давление в помещениях, обслуживаемых системой вентиляции.
Одним из требований СП 7.13130.2013, определяющего эффективность работы систем прoтивoдымнoй защиты, являются величина избыточного давления в защищаемых объёмах (не менее 20 Пa) и расходы удаляемого дыма.
Также регламентируется максимальный перепад давления, возникающий в дверях, ведущих с лестничной клетки на поэтажный коридор, который не должен превышать 150 Пa.
Превышение давления на двери эвакуационных выходов выше указанного значения может затруднить или полностью блокировать возможность открытия дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха.
Исполнение:
- Общепромышленное (Н);
- Коррозионностойкое (К);
- Взрывозащищенное (В);
- Коррозионностойкое взрывозащищенное (КВ).
Тип клапан:
• 1 – клапан стенового типа, механизм настройки давления открытия клапана находится внутри корпуса;
• 2 – клапан канального типа, механизм настройки давления открытия клапана находится внутри корпуса;
• 3 – клапан канального типа, механизм настройки давления открытия клапана находится снаружи корпуса.
Клапан избыточного давления КИД состоит из коробчатого корпуса и лопаток, установленных в корпус на осях и выполненных из стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. Для настройки давления открытия клапана предусмотрен специальный пружинный механизм, который находится внутри (тип • 1 • 2) или снаружи (тип • 3) клапана.
