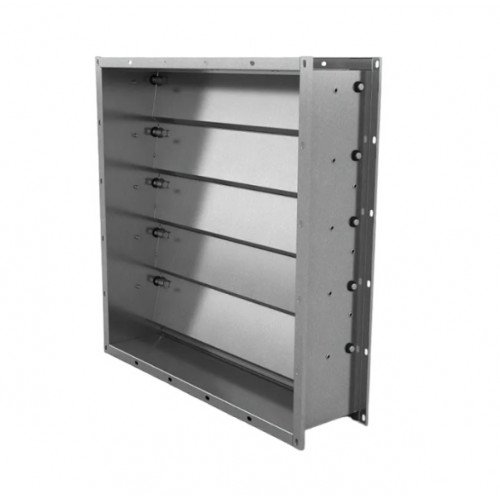

Обратный клапан ТЮЛЬПАН
Назначение: обратный (лепестковый);
Канальный клапан;
Рабочее давление до 1500 Па;
1 класс уровня протечки;
Скорость потока воздуха: : 2…12 м/с;
Пространственная ориентация;
ТЮЛЬПАН 1 - вертикальная;
ТЮЛЬПАН 2 - горизонтальная на вытяжку;
ТЮЛЬПАН 3 - горизонтальная на приток;
Климатическое исполнение по ГОСТ 15150-69: УХЛ2Климатическое исполнение по ГОСТ 15150-69: УХЛ2.
- Модель:Обратный клапан ТЮЛЬПАН
- 100
Цену уточняйте
Есть в наличии
ТЮЛЬПАН® - это обратный клапан гравитационного действия лепесткового типа. От обычных (однолопаточных) обратных клапанов его отличает низкая инерционность срабатывания и меньшая регламентированная минимальная скорость потока, необходимая для его раскрытия. Лопатки таких клапанов открываются под действием потока воздуха и автоматически возвращаются в исходное закрытое положение при прекращении подачи воздуха. Особенно актуально использование такого клапана совместно с осевыми вентиляторами, имеющими, как правило, меньшую скорость потока на выходе в сравнении с радиальными вентиляторами.
Исполнение:
- Общепромышленное (Н);
- Коррозионностойкое (К);
- Взрывозащищенное (В);
- Коррозионностойкое взрывозащищенное (КВ).
Клапан ТЮЛЬПАН® представлен в трех основных моделях:
• ТЮЛЬПАН®-1 - для работы на горизонтальных участках воздуховода (установлен вертикально);
• ТЮЛЬПАН®-2 - для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока воздуха снизу вверх (на вытяжку);
• ТЮЛЬПАН®-3 - для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока сверху вниз (на приток).
Клапан ТЮЛЬПАН® состоит из коробчатого корпуса и профилированных лопаток, установленных в корпусе на осях и выполненных из стали. Примыкание лопаток клапана ТЮЛЬПАН® - замковое. Вылет лопаток за габарит корпуса отсутствует.
Материал изготовления – оцинкованная (исполнение • Н • В) или нержавеющая (исполнение • К • КВ) сталь.
Возможна комплектация клапана переходником (переходниками) на круглое сечение.
